4 – Anordnen von Teilen
Ausrichten von Teilen
In diesem Bildschirm können Sie folgende Aktionen durchführen:
 Den Align-Assistenten starten.
 Das aktuelle Teil an einer der vier Ecken der Platte ausrichten. Dies wird häufig mit Teilen gemacht, die über einen
inneren Lochstechpunkt wie zum Beispiel einen Flansch verfügen.
 Schiefwinklige oder schräg ausgerichtete Platten beim Ausrichten des Teils unterbringen. Dies wird häufig bei einer
Verschachtelung von Teilen gemacht, die einen kleinen Fehlerrand für das Platzieren auf der Platte aufweist.
Align-Assistent
Der Align-Assistent automatisiert die Reihenfolge von Vorgängen für die Eingabe von Koordinaten zu einer schiefwinkligen
Platte auf dem Tisch und für das Ausrichten von Teilen auf einer schiefwinkligen oder einer ausgerichteten Platte.

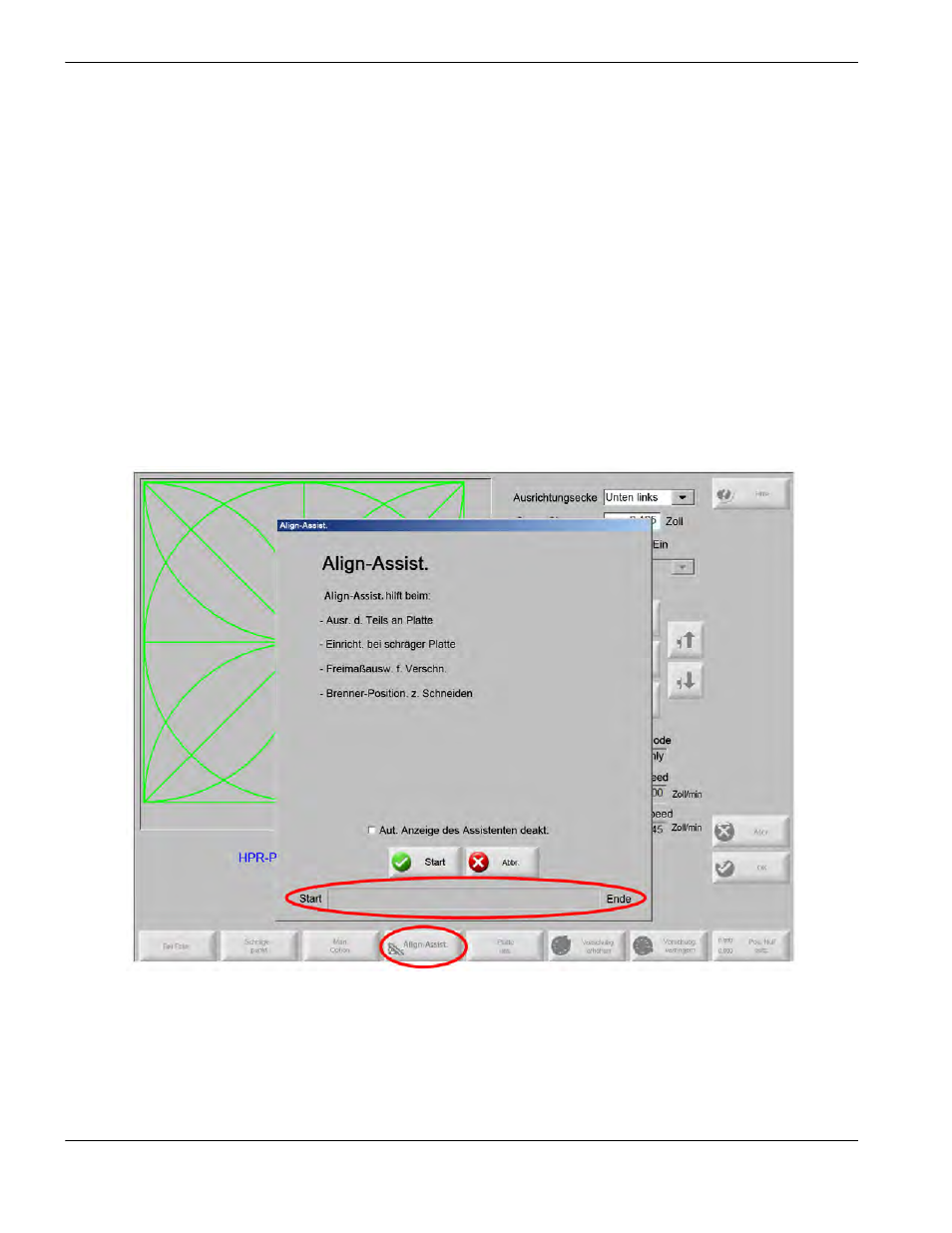

Der Align-Assistent wird automatisch über den Bildschirm „Ausrichtung“ geöffnet; Sie können ihn jedoch auch durch
Berühren des Buttons „Align-Assist.“ im Fenster „Ausrichtung“ öffnen.
Während Ihrer Arbeit mit dem Align-Assistenten wird der aktuelle Fortschritt in einem Fortschrittsbalken unten im Fenster
des Assistenten dargestellt.
Sie haben die Möglichkeit, die Platte mit dem Brenner oder einem Laserzeiger auszurichten. Bei Wahl des Laserzeigers
muss unter Markierungs-Offset 10, 11 oder 12 im Bildschirm „Spezial-Konfig.“ ein Wert von mindestens 1 eingegeben sein.
