104 Phoenix Software V9.76.0 Betriebsanleitung 806401
5 – Schneiden von Teilen
Mit der Endlagenfunktion wird eine bekannte, absolute physische Position auf dem Schneidtisch festgelegt, die als
Bezugsposition für künftige manuelle Endlagen- und andere Vorschubbefehle dient. Dies geschieht im Allgemeinen
mittels Aktivierung eines Endlagenschalters an der entsprechenden Achse, wodurch diese eine bekannte physische
Position erhält.
Bei Eingabe des Endlagenrückstellbefehls in die CNC-Maschine wird die Achse mit hoher Rückstellgeschwindigkeit an
die Endlagenschalter bewegt, bis diese aktiviert werden. Nach dem Aktivieren der Schalter wird der Vorschub gestoppt
und die Achse bewegt sich in Gegenrichtung mit geringer Rückstellgeschwindigkeit vom Schalter weg.
Bei Deaktivieren des Schalters wird die Position in der CNC-Maschine gespeichert und gilt fortan als absoluter
Bezugspunkt für künftige Vorschubbefehle.
Transv. Durch Berühren der Schaltfläche „Transv.“ wird das automatische Endlagenrückstellverfahren eingeleitet. Je nach
den konfigurierten Parametern zur Endlagenrückstellung wird hiermit im Allgemeinen ein Maschinenvorschub
in der Transversalachse erzeugt.
Schie Durch Berühren der Schaltfläche „Schie“ wird das automatische Endlagenrückstellverfahren eingeleitet. Je nach
den konfigurierten Parametern zur Endlagenrückstellung wird hiermit im Allgemeinen ein Maschinenvorschub
in der Schienenachse erzeugt.
CBH Durch Berühren der Schaltfläche „CBH“ wird das automatische Endlagenrückstellverfahren eingeleitet. Je nach
den konfigurierten Parametern zur Endlagenrückstellung wird hiermit im Allgemeinen ein Maschinenvorschub
in der CBH-Achse erzeugt.
THC Durch Berühren der Schaltfläche „THC“ wird das automatische Endlagenrückstellverfahren für die Sensor THC
eingeleitet. Je nach den konfigurierten Parametern zur Endlagenrückstellung wird hiermit im Allgemeinen ein
Maschinenvorschub in der THC-Achse erzeugt.
Kipp Durch Berühren der Schaltfläche „Kipp“ wird das automatische Verfahren zur Rückstellung der Kippachse in die
Endlage eingeleitet.
Dreh Durch Berühren der Schaltfläche „Dreh“ wird das automatische Verfahren zur Rückstellung der Drehachse in die
Endlage eingeleitet.

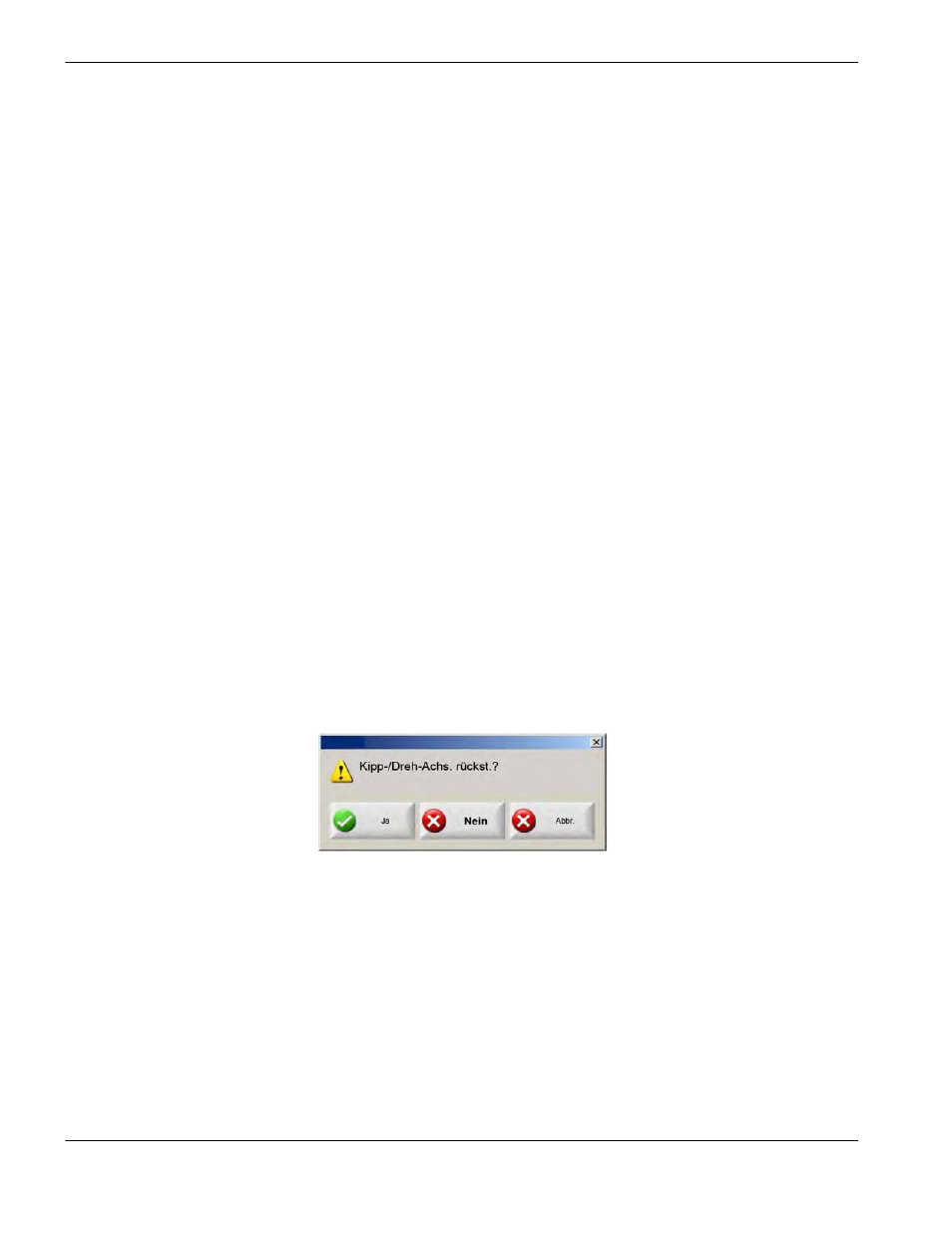

 Wenn Kipp- und Drehachse aktiviert sind, wird das oben stehende Fenster angezeigt,
das Zugriff auf die Kipp-/Drehachse oder andere Achsen bietet.
Wählen Sie „Ja“, um auf die Endlagenrückstellfunktionen für die Kipp- und die Drehachse zuzugreifen.
Wählen Sie „Nein“, wenn Sie auf die Endlagenrückstellfunktionen für die anderen Achsen zugreifen möchten.
Alle Durch Berühren der Schaltfläche „Alle“ wird das automatische Endlagenrückstellverfahren eingeleitet. Je nach den
konfigurierten Parametern zur Endlagenrückstellung wird hiermit im Allgemeinen ein Maschinenvorschub in
einer oder mehreren Achsen erzeugt.
