Arcglide-diagnosebildschirm – Hypertherm Phoenix V9.76.0 Benutzerhandbuch
Seite 214
214
Phoenix Software V9.76.0 Betriebsanleitung 806401
8 – Brennerhöhensteuerungen

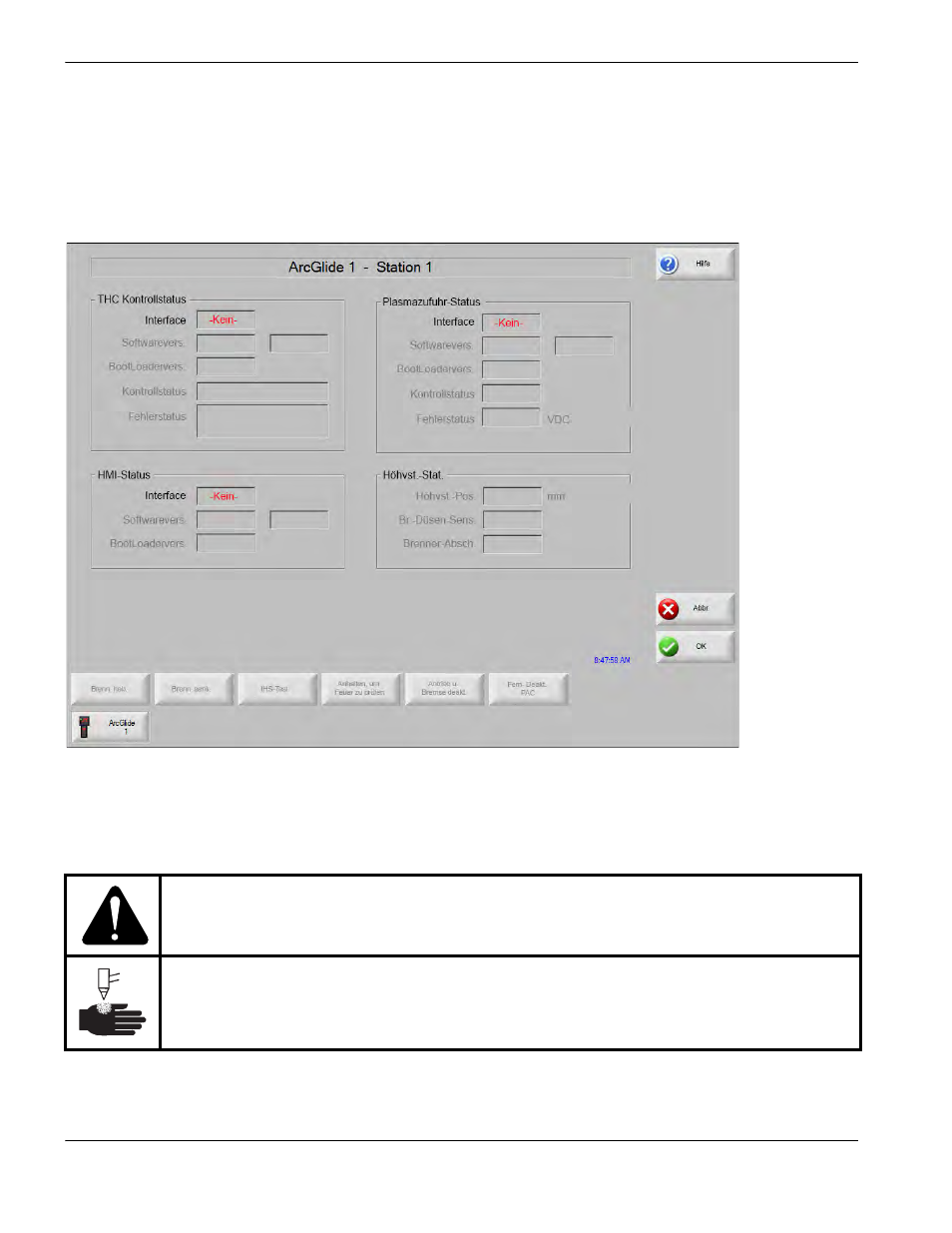

ArcGlide-Diagnosebildschirm
Der ArcGlide-Diagnose-Bildschirm zeigt für alle Hypernet-Komponenten der Schneidanlage die Softwareversion und
die Zustände an.
Um den ArcGlide-Diagnosebildschirm aufzurufen, wählen Sie „Konfig. > Diagnostik > ArcGlide“.
Brenn. heb. Durch Berühren der Schaltfläche „Brenn. heb.“ hebt sich der Brenner.
Brenn. senk. Durch Berühren der Schaltfläche „Brenn. senk.“ senkt sich der Brenner.
IHS-Test Berühren Sie diese Schaltfläche, um die Funktion der Anfangshöhenabtastung (IHS) zu testen.
Halte f. Feuertest Durch Berühren dieser Schaltfläche wird getestet, ob die Anlage ordnungsgemäß angeschlossen ist,
sowie eine Probezündung des Brenners durchgeführt.
WARNUNG
Die Schaltfläche „Halte f. Feuertest“ zündet den Brenner. Beachten Sie alle
Sicherheitsvorkehrungen, bevor Sie den Brenner zünden.
