Phoenix Software V9.76.0 Betriebsanleitung 806401 127
6 – Konfiguration von Schneidbildschirm und Watch Window

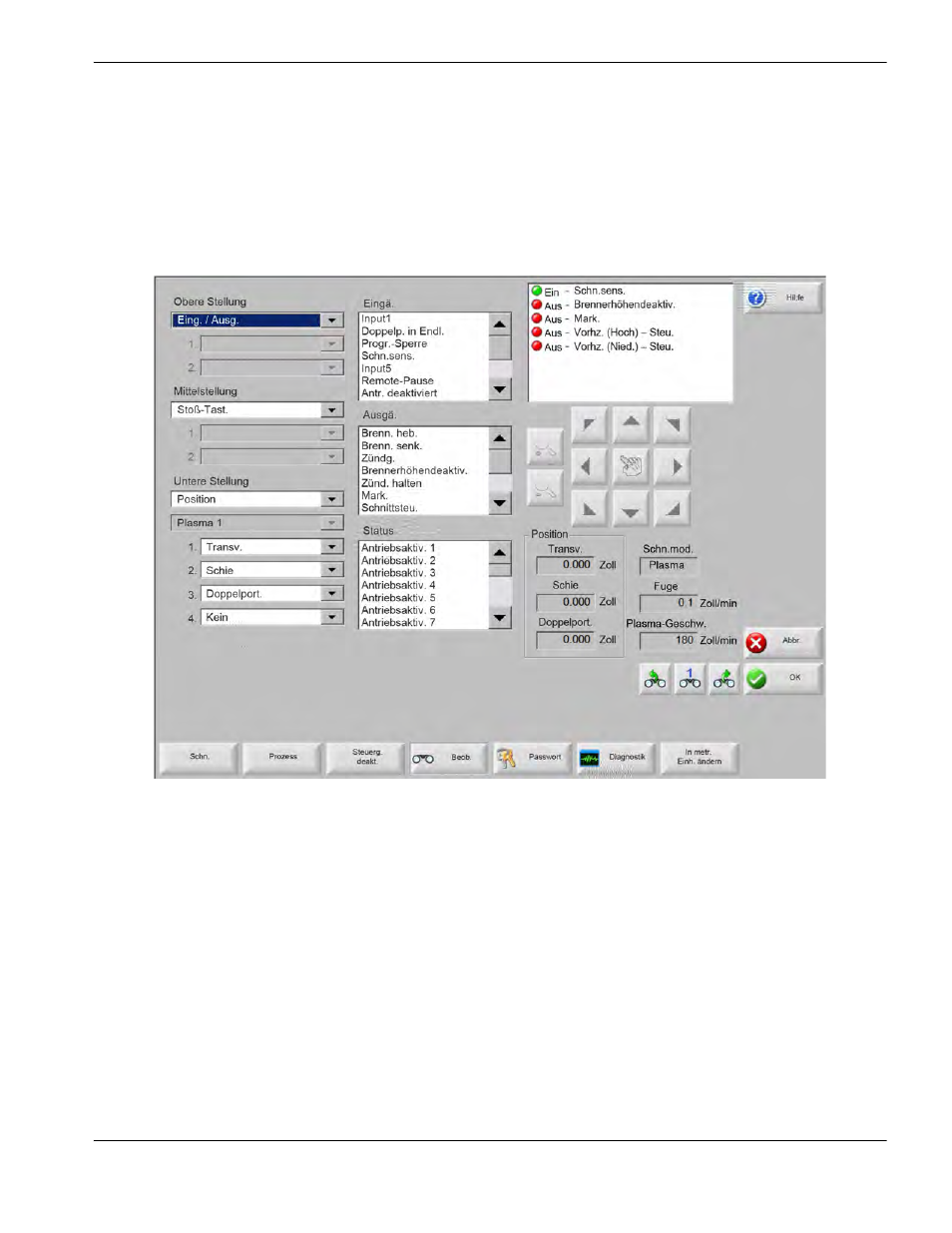

Konfiguration des Watch Window
Im Watch Window lassen sich während des Schneidens prozessbezogene Parameter ablesen. Sie können einen
bestimmten Abschnitt des Bildschirms so anpassen, dass darin für den jeweiligen Schneidvorgang wesentliche
Funktionen angezeigt werden. Hier werden die Informationen angezeigt, die Sie während der Vorgänge sehen möchten:
die aktuelle Geschwindigkeit, Position, E-/A-Status, Standzeit der Verschleißteile des Brenners usw.
Bei jedem Aktivieren oder Deaktivieren dieser Parameter wird das Watch Window aktualisiert.
Zur individuellen Gestaltung des Watch Window stehen mehrere Optionen zur Verfügung, die jedoch nicht alle
gleichzeitig angezeigt werden können. Die Optionen sind in zwei Widget- oder Symbolgrößen gruppiert. An der
Oberseite oder in der Mitte des Watch Window können große Widgets platziert werden. Kleine Widgets werden in der
unteren rechten Ecke des Watch Window neben den Schnittinformationen und der Uhr positioniert. Die unten rechts
angezeigten Schnittinformationen und die Uhr können nicht geändert werden.
Die Auswahlmöglichkeiten im Watch Window variieren leicht, je nach E/A-Konfiguration der CNC-Maschine und den
aktivierten Maschinenoptionen.
Die Beobachtungspositionen ermöglichen die Auswahl der folgenden Optionen:
Keine Mit der Auswahl von „Keine“ bleibt die Position leer.
