Seite 103
Phoenix Software V9.76.0 Betriebsanleitung 806401
103
5 – Schneiden von Teilen
Kipp/Dreh rückstell. Vollführt eine Bewegung in die vordefinierte Endlage der Drehvorrichtung.
Drehachse bewegen Bringt die Drehachse in eine festgelegte Position. Geben Sie die Position in das Dialogfeld ein,
das nach Berühren dieser Schaltfläche angezeigt wird.
Kippachse beweg. Bringt die Kippachse in eine festgelegte Position. Geben Sie die Position in das Dialogfeld ein, das
nach Berühren dieser Schaltfläche angezeigt wird.
Dop.Port.- Schrägl.ausr. Ermöglicht das Bewegen des Hauptschienenmotors mithilfe der manuellen
Richtungspfeiltasten und das Korrigieren der Schräglage des Doppelportals. Für diese Bewegung
benötigen Sie ein Passwort.
Ziehen Sie die Dokumentation zu Ihrem Schneidtisch zu Rate, um Schäden am Mechanismus zu vermeiden.
Brenner- abst. Führt die Brenner-Abstandsroutine durch. (Diese Funktion erfordert spezielle Programmcodes. Weitere
Informationen finden Sie in der Referenz für Programmierer der Phoenix-Software V9-Serie.) Abstand und
Anzahl der aufzustellenden Brenner können in diesem Bildschirm eingegeben werden. Drücken von
„Brenner-Abst.” erzeugt eine .txt-Datei, und positioniert mehrere Brenner in voneinander gleich entfernten
Abständen entlang der Transversal-Achse.

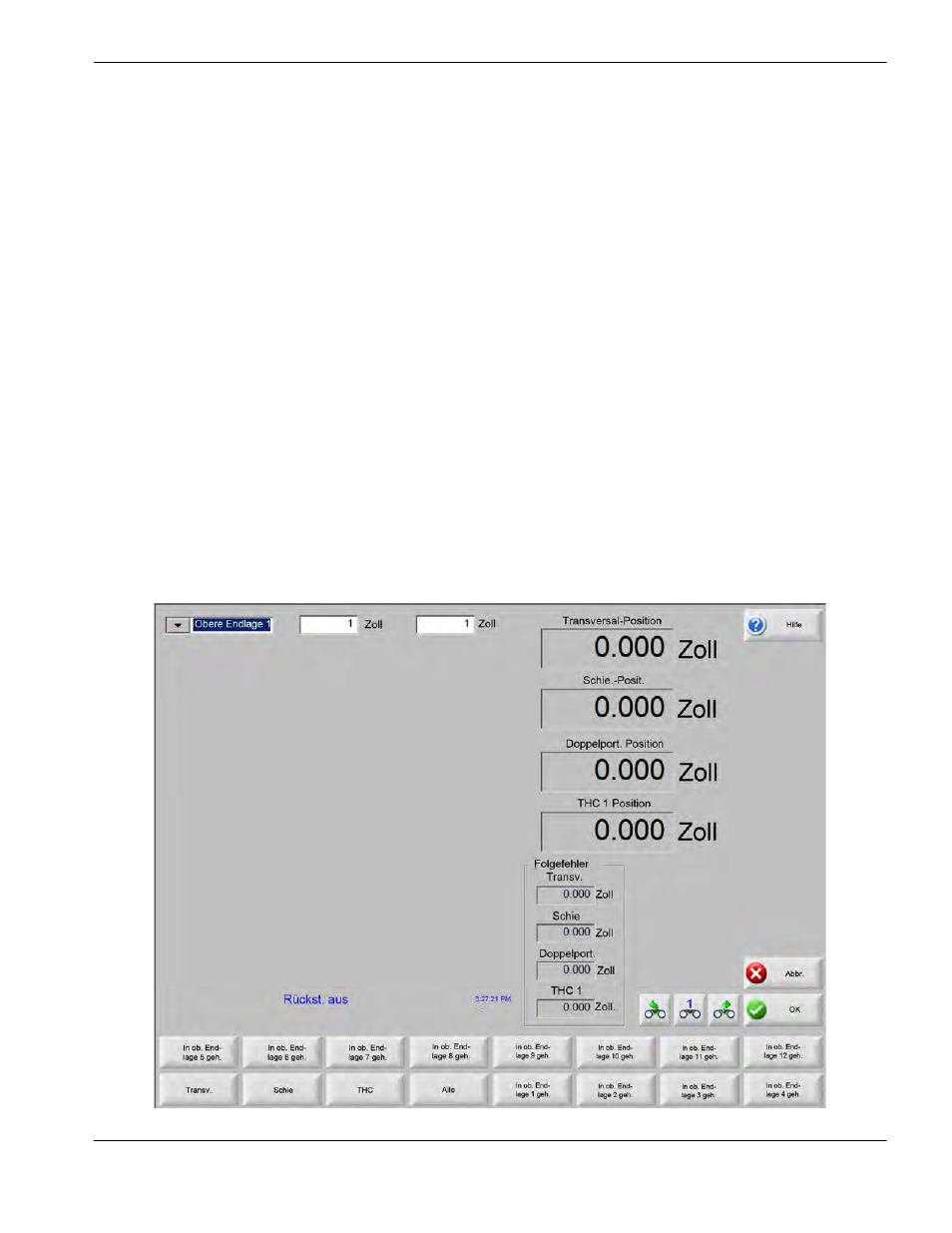

Achsen in Endlage stellen
Im Bildschirm „Endlage“ können einzelne Achsen oder alle Achsen auf einmal in Endlage gebracht werden. Außerdem
können Transversal- und Schienenachse an eine von bis zu 12 programmierten alternativen Endlagenpositionen
gesendet werden.
