Phoenix Software V9.76.0 Betriebsanleitung 806401 201
8 – Brennerhöhensteuerungen

Wenn ein Teileprogramm die Schneidtabelle, Transferhöhe, Kriechgangzeit und Schneidhöhe neu lädt, werden
die Verzögerungswerte durch die Werte der Schneidtabelle für diese Parameter ersetzt.
Vorström. währ. IHS: Dieser Parameter wird für „Rapid Part“-Schneiden verwendet. Wenn dieser Parameter aktiv
ist (Ein), sendet die CNC die Signale „Start“ und „Zündung halten“ an die Plasmaanlage früher aus,
um eine Gas-Vorströmung zu ermöglichen, während die THC eine Anfangshöhenabtastung (IHS) ausführt.
Dies reduziert die erforderliche Zeit, um sich zum nächsten Teil weiter zu bewegen und mit dem Schneiden
zu beginnen.
Einstellung: Ein/Aus
IHS-Offset (Sensor THC): Dieser Parameter aktiviert einen Fernsensor für die Werkstückerkennung und

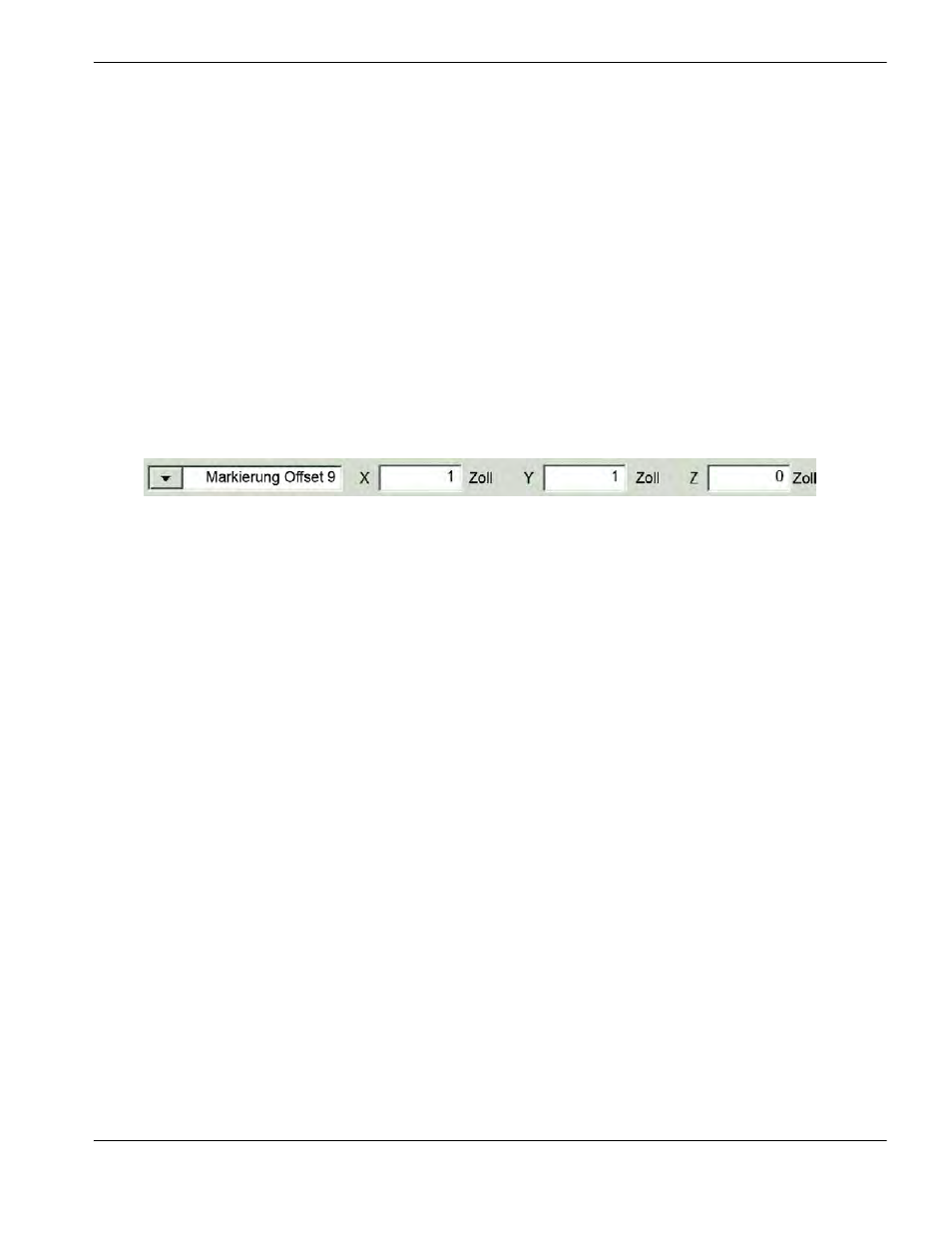

Anfangshöhenabtastung. Wenn diese Funktion verwendet wird, liest die CNC die Offset-Werte für den
Markierungs-Offset 9, die auf dem Schneidbildschirm festgelegt wurden (Haupt > Konfigurationen >
Schneiden). Eine Offset-IHS wird oft beim Schneiden eines vorgestochenen Werkstücks verwendet, so
dass der Brenner am Lochstechpunkt keine IHS durchführt. Der Brenner bewegt sich in der vom Offset
vorgegebenen Entfernung, führt die IHS durch und kehrt an die Lochstechstelle zurück. Die Z-Position des
Markierungs-Offsets koordiniert Höhenunterschiede zwischen Brenner und Sensor.
Einstellung: Ein/Aus
IHS-Starthöhe: Es handelt sich dabei um jene Höhe über dem Werkstück, bei der die THC den Prozess der
Anfangshöhenabtastung startet. Wenn der Brenner diesen Abstand über dem Werkstück erreicht, geschieht
Folgendes:
 Die Geschwindigkeit wird von maximaler THC-Geschwindigkeit auf hohe IHS-Geschwindigkeit
verringert.
 Das THC Drehmomentlimit und die Ausgänge der Düsenkontaktaktivierung werden
eingeschaltet.
 Die CNC überwacht den Düsenkontaktsensor-Eingang. Dieser Eingang wird aktiviert, wenn der
Brenner das Werkstück berührt, damit die CNC die Höhe des Werkstückes kennt.
 Die CNC überwacht den Achsen-Folgefehler, den sie mit der Drehmoment-Begrenzung
vergleicht. Wenn der Folgefehler die Drehmoment-Begrenzung überschreitet, kennt die CNC
die Höhe des Werkstückes.
Einstellung: 2,54–50,8 mm
IHS übspr. inn.: (IHS überspringen innerhalb) Dieser Parameter optimiert die Produktion durch Reduktion der Zeit
zwischen den Schnitten. Wenn der nächste Startpunkt sich innerhalb dieses Abstands vom Ende des
vorherigen Schnitts befindet, überspringt die Brennerhöhensteuerung die Anfangshöhenabtastung IHS.
Wenn dies geschieht, wechselt der Brenner direkt zur Transferhöhe und überspringt den Kontakt mit dem
Werkstück. Mit dieser Einstellung kann die Gesamtproduktionsrate der Maschine verbessert werden. Setzen
Sie diesen Parameter auf 0, um die Funktion zu deaktivieren. „IHS überspringen“ wird ignoriert, wenn:
 Für dieses Lochstechen im Teileprogramm ein M07 HS Befehl enthalten ist (siehe Referenz für
Programmierer der Phoenix-Software V9-Serie für mehr Informationen).
 Der Modus „abgetastete Lichtbogen-Spannung“ aktiv ist und für die Abtastung der
Lichtbogen-Spannung eine IHS notwendig ist (bevor die IHS übersprungen werden kann, sind
sechs Lichtbogen-Spannungsabtastungen notwendig).
