4 – Anordnen von Teilen

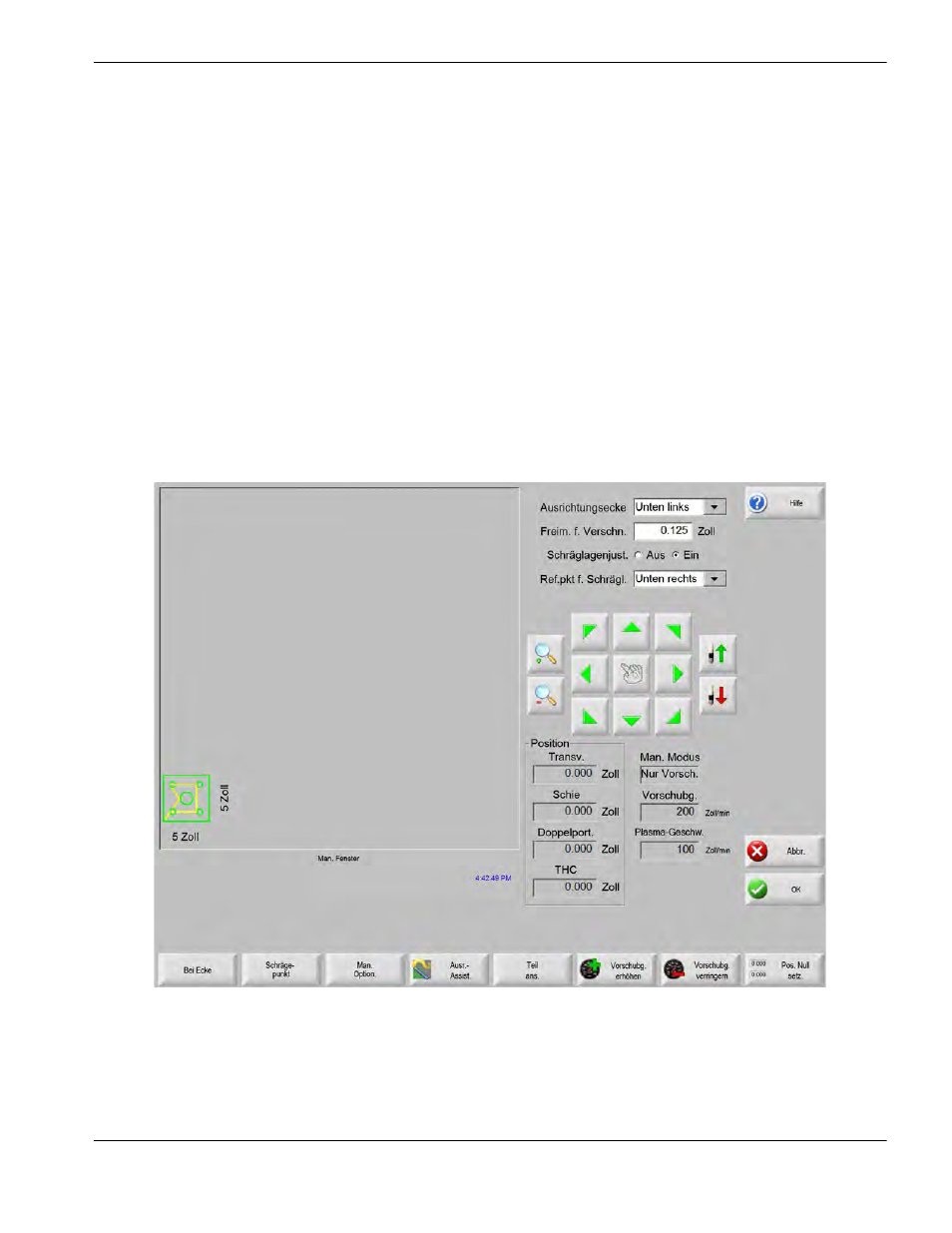

Manuelles Ausrichten von Teilen
So richten Sie ein Teil manuell auf der Platte aus:
1. Legen Sie die zum Ausrichten des Teils erforderlichen Parameter in der oberen rechten Ecke des Bildschirms fest.
2. Bewegen Sie den Brenner mithilfe der Kriechgang-Tasten an die erste Ecke (die Ausrichtungsecke).
3. Drücken Sie auf „Bei Ecke“.
4. Fahren Sie für das Ausrichten eines Teils bei Schritt 7 fort.
5. Bewegen Sie den Brenner an einen Punkt entlang der Plattenkante in Richtung des ausgewählten Referenzpunkts
für Schräglage.
6. Drücken Sie auf „Schrägepunkt“.
7. Drücken Sie „OK“. Die Maschine bewegt sich an den Startpunkt für das Teil, kehrt zum Hauptbildschirm zurück und
ist nun bereit zum Schneiden.
Ausrichtungsecke Wählt die Ecke der Platte, an der das Teil ausgerichtet werden soll.
Freim. f. Verschn. Dies ist das Freimaß zwischen Plattenkante und Teil, das die Steuerung beim Bewegen zum
Startpunkt des Teils hinzufügt.
