Hypertherm Phoenix V9.76.0 - Handbuch (Seite 79)

Phoenix Software V9.76.0 Betriebsanleitung 806401 79
4 – Anordnen von Teilen
Speichern einer Verschachtelung
Berühren Sie die Schaltfläche „Datei“ im Hauptbildschirm und anschließend „Auf Disk speich.“. An dieser Stelle kann das
Teil in einem Ordner auf der Festplatte der CNC-Maschine, auf Diskette oder einem USB-Speicherstick gespeichert
werden. Die Datei mit den verschachtelten Teilen kann als Verschachtelung oder als Teil gespeichert werden. Beim
Speichern als Verschachtelung mit der Funktion „Als Nester-Datei speichern“ entsteht eine größere Datei, wobei die
Verschachtelung zu einem späteren Funktion über die Nester-Software geändert werden kann. Verschachtelte Teile, die
als Teiledatei gespeichert werden, können hingegen nicht mehr geändert werden.
Hypernest ® – Automatisches CNC-Verschachteln

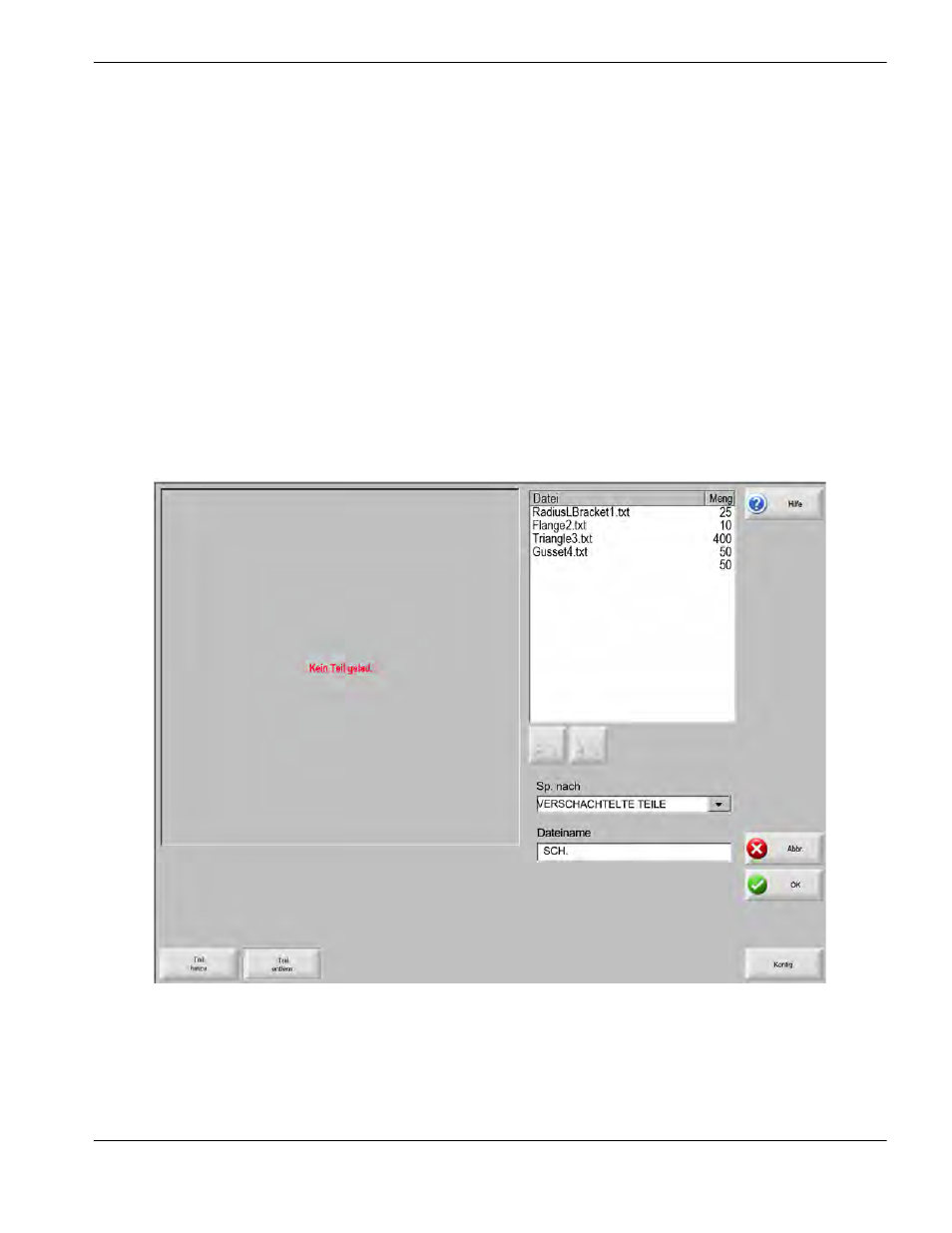

Der Hauptanzeigebereich im Nester-Bildschirm befindet sich in der oberen linken Ecke und dient zur Vorschau manueller
Verschachtelungen. Bei einer automatischen Verschachtelung bleibt dieser Bereich leer. Die bei der automatischen
Verschachtelung verwendete Plattengröße basiert auf den im Haupt-Konfigurationsbildschirm gewählten Plattendaten.
In der oberen rechten Ecke des Hauptbildschirms wird die Liste der Teileprogramme und die Menge der Teile angezeigt,
die zur Verschachtelung ausgewählt wurden. Unten rechts befinden sich Felder zum Speichern der Verschachtelung
unter einem Namen in einem Ordner.

Diese Software ist sowohl durch einen Software-Aktivierungsschlüssel als auch durch
einen Hardware-Schlüssel (Kopierschutzstecker) an der CNC-Maschine geschützt.
