Phoenix Software V9.76.0 Betriebsanleitung 806401 71
4 – Anordnen von Teilen

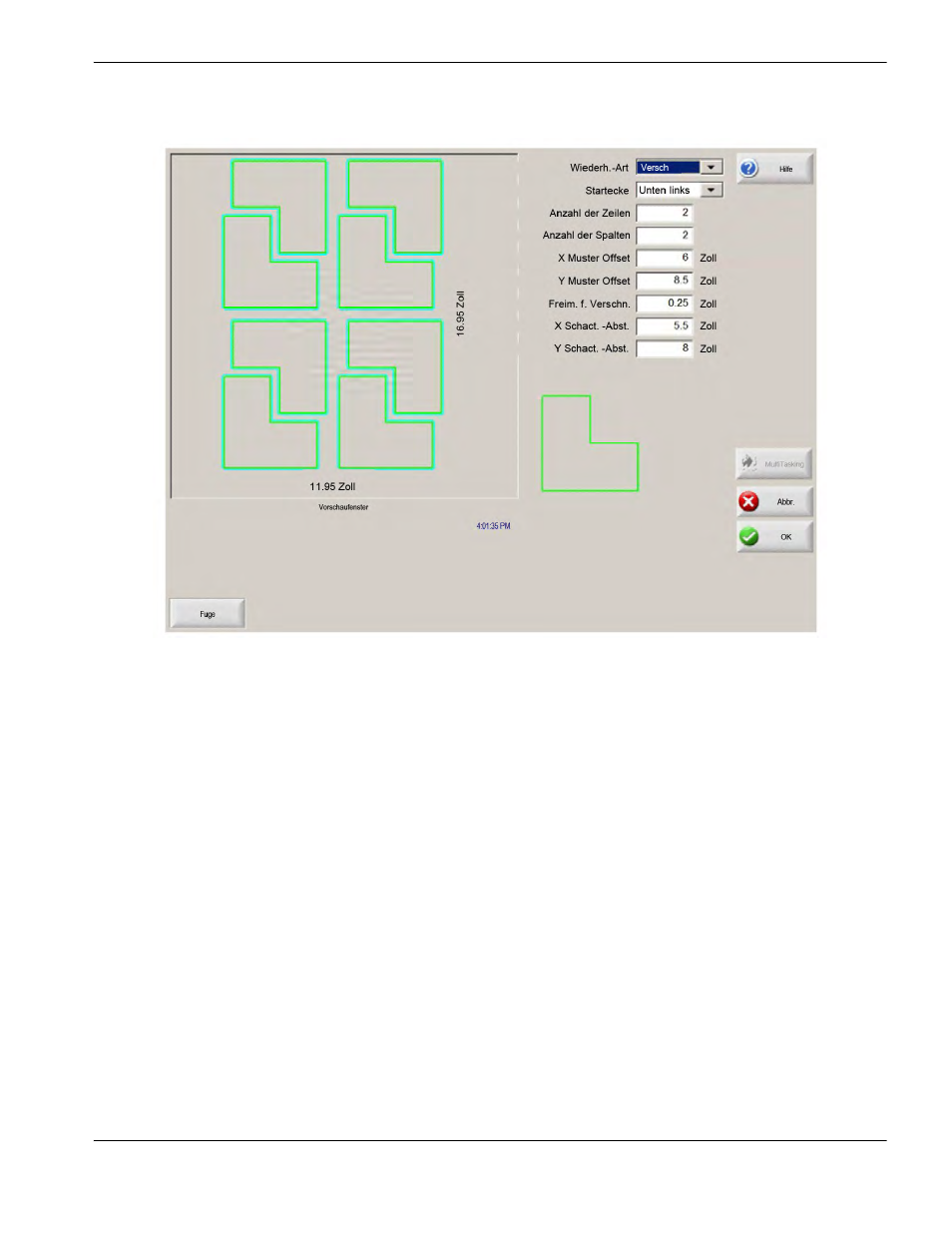

Verschachtelte Wiederholung
Muster-Offsets Berechnet automatisch den erforderlichen Mindestabstand zwischen wiederholten Teilen. Der Abstand
basiert auf der Größe des Teils (einschließlich Einfahrt und Ausfahrt), dem Schnittfugenwert und dem
Freimaß für Verschnitt. Mit diesem errechneten Abstand kann das Teil wiederholt werden, ohne dass es sich
überlappt.
Sie können diesen vorberechneten Wert verwenden oder manuell neue Werte wählen. Bei Eingabe neuer
Muster-Offsetwerte zeichnet Phoenix automatisch das neue Muster mit den neuen Werten.
Schacht.-Abst. Berechnet automatisch den erforderlichen Mindestabstand zwischen verschachtelten Teilen. Der
Abstand basiert auf der Größe des Teils (einschließlich Einfahrt und Ausfahrt), dem Schnittfugenwert und
dem Freimaß für Verschnitt. Mit diesem errechneten Abstand kann das Teil wiederholt werden, ohne dass es
sich überlappt.
Sie können diesen vorberechneten Wert verwenden oder manuell neue Werte wählen. Bei Eingabe neuer
Offsetwerte wird das neu verschachtelte Muster automatisch mit den neuen Werten gezeichnet.
Tipp: Beginnen Sie beim manuellen Ändern der Werte für den Verschachtelungsabstand mit einer einfachen
Verschachtelung (1 Spalte, 1 Zeile) und gleichen Sie die Werte entsprechend der Anzeige an. Das Muster im
Vorschaufenster ändert sich bei jeder Änderung der Werte. Wenn der Verschachtelungsabstand so eingestellt
ist, wie Sie ihn wünschen, vergrößern Sie die Verschachtelungsgröße auf 2 Spalten und 2 Zeilen und gleichen
Sie die X- und Y-Muster-Offsets erneut an. Wenn der Verschachtelungsabstand so eingestellt ist, wie Sie ihn
wünschen, vergrößern Sie die Verschachtelungsgröße so weit, wie es die Platte erlaubt.
