Verwenden der verschachtelung – Hypertherm Phoenix V9.76.0 Benutzerhandbuch
Seite 82
82
Phoenix Software V9.76.0 Betriebsanleitung 806401
4 – Anordnen von Teilen
Verwenden der Verschachtelung

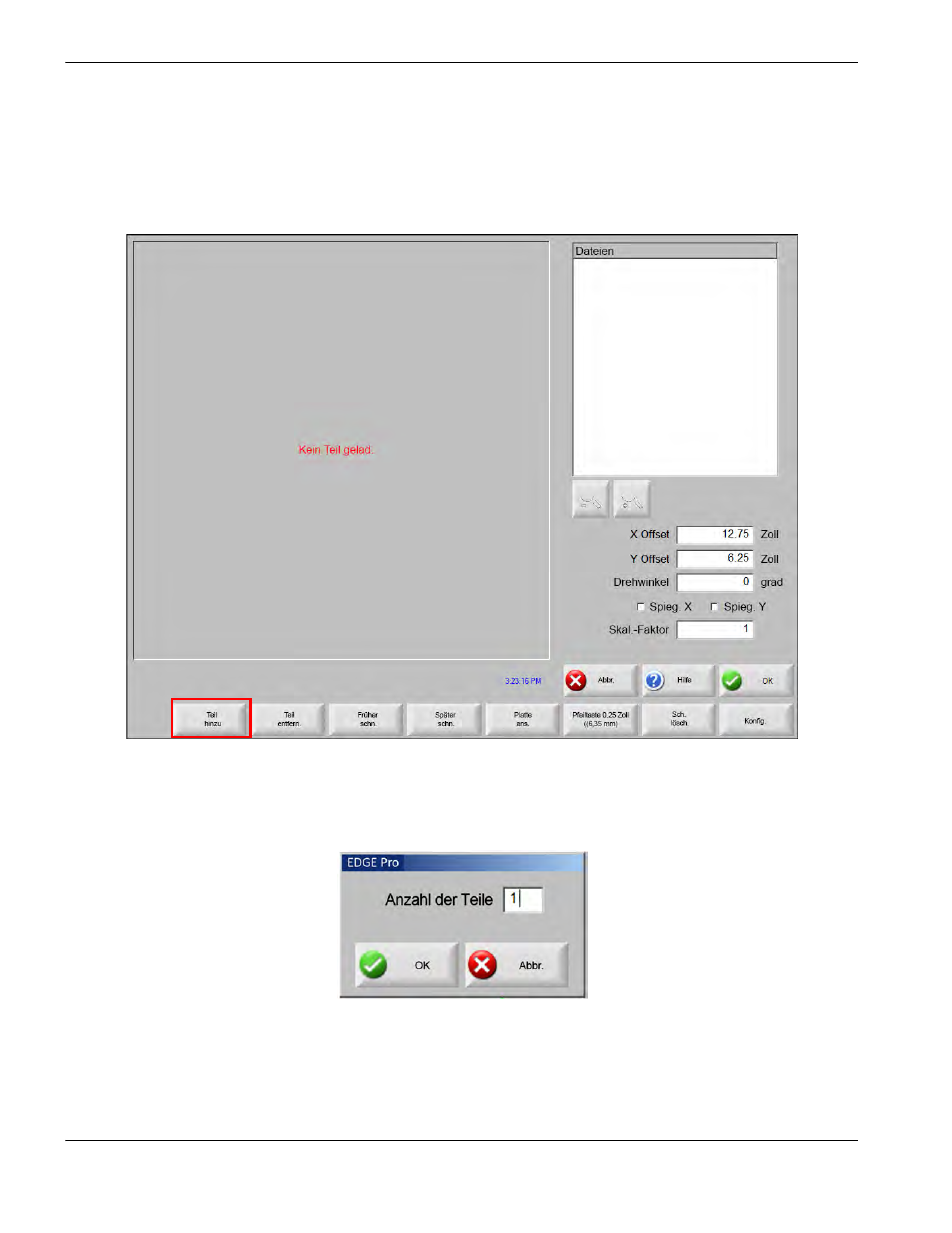

1. Wählen Sie „Form-Manager“ > „Nester“ auf dem Hauptbildschirm.
2. Durch Berühren der Schaltfläche „Teil hinzu“ auf dem Nester-Bildschirm können Sie der Liste der zu
verschachtelnden Teile ein weiteres Teil hinzufügen.
3. Wählen Sie ein Teil aus der Form-Bibliothek, von einem Datenträger oder über Kommunikationsverbindungen von
einem Hostcomputer aus.
4. Geben Sie in das angezeigte Popup-Feld die Anzahl der Stücke ein, die die Verschachtelung enthalten soll.
5. Beim Hinzufügen neuer Teile werden der Name der Teiledatei und die Anzahl im Fenster „Datei“ angezeigt. Die neuen
Teile stehen anschließend zur endgültigen Platzierung im automatischen Verschachtelungsprozess zur Verfügung.
6. Wählen Sie aus der Liste „Sp. nach“ einen Ordner für die Verschachtelung aus.
