176

Phoenix Software V9.76.0 Betriebsanleitung 806401

7 – Schneidprozesse und Schneidtabellen

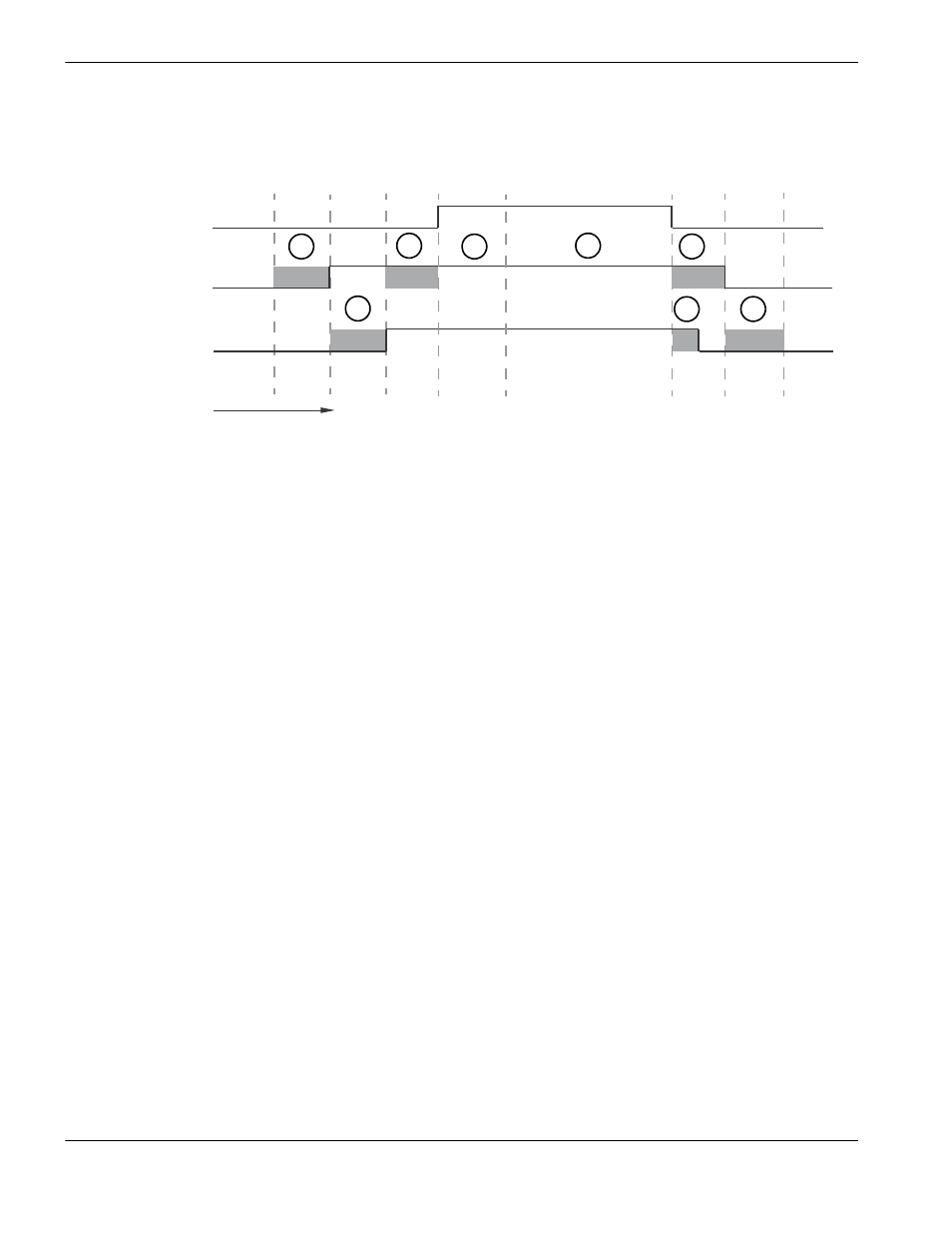

Das nachstehende Zeitdiagramm zeigt die Beziehung zwischen Timer und Schnittsteuerungs-Ausgang
(der den Wasserdurchfluss aktiviert) sowie Schleifsteuerungs-Ausgang (der das Schleifen aktiviert).

M07

M08

Schnittsteuerungs-

Ausgang

(Wasser ein)

Schleifsteuerungs-

ausgang

(Schleifen ein)

Zeit

1

2

3

4

5

6

7

8

Maschinenvorschub

1

Kopf-Absenkzeit

2

Schleifen-Ein-Verzögerungszeit (+)

3

Lochstech-Bewegungsverzögerung

4

Lochstechzeit (Einstellung in der Schneidtabelle)

5

Schneidbewegung

6

Wasser-Aus-Verzögerung (+) (läuft gleichzeitig
mit Schleifen-Aus-Verzögerung)

7

Schleifen-Aus-Verzögerung (+)

8

Kopf-Hebezeit
