Tabelle 2-2 beschreibt die Bedienelemente und Anzeigen an der Vorderseite.

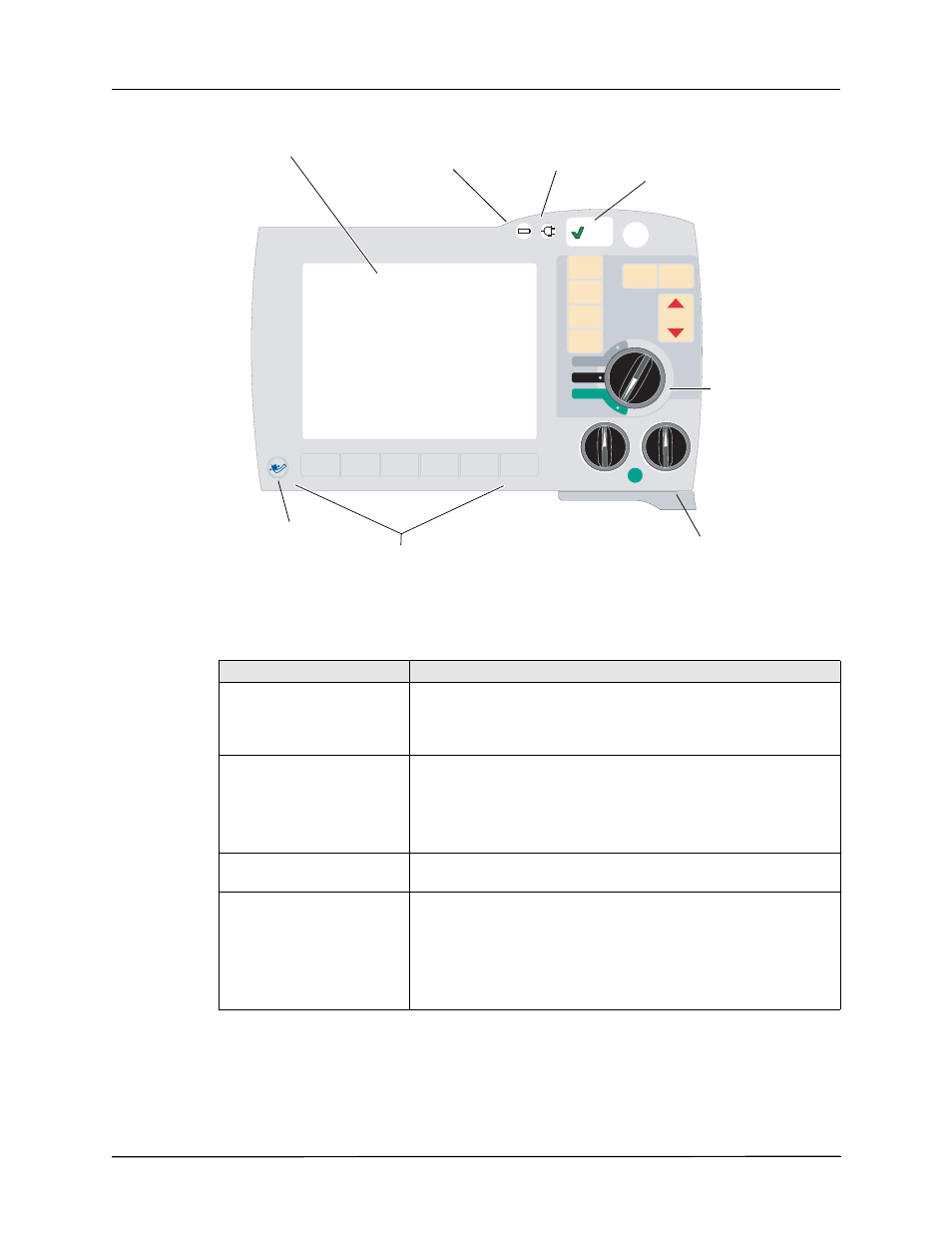

Abbildung 2-2.
Vorderseite des R Series (manueller Betrieb)
Tabelle 2-2.
Bedienelemente und Anzeigen des R Series Geräts
Bedienelement/Anzeige
Beschreibung
Display
Anzeige von therapeutischen Einstellungen, physiologischen
Signalkurven und weiteren Informationen zu den überwachten
Parametern, außerdem Meldungen, Uhrzeit und
Funktionstastenbeschriftungen.
Akkuanzeige
Anzeige des Akkuladezustands:
Gelbes Dauerleuchten:
Akku wird geladen
Grünes Dauerleuchten:
Akku ist geladen
Gelb und Grün abwechselnd:
Kein Akku eingesetzt oder Fehler
beim Laden des Akkus
Netzstromanzeige
Diese Anzeige leuchtet, wenn das Gerät an die
Netzstromversorgung angeschlossen ist.
Code-Bereitschaftsindikator
Zeigt den Status des Geräts nach dem letzten Bereitschaftstest an:
•
Ein grünes „
“ bedeutet, dass das Gerät für den
therapeutischen Einsatz bereit ist.
•
Ein rotes „X“ bedeutet, dass das Gerät nicht uneingeschränkt
bereit ist und eventuell nicht für therapeutische Maßnahmen
eingesetzt werden kann.
STROM
mA
mA
FREQUENZ
PPM
4:1
ENERGIE-
WAHL
ANALYSE
LADEN
ABL.
AMPL.
ALARM
STOP
REGISTR.
AUS
EIN
SCRITTM.
Display
Sechs Funktionstasten
Moduswählschalter
Netzstromanzeige
Akkuanzeige
Code-Bereitschaftsindikator
die Schrittmacherklappe ist geöffnet
NIBD-Taste
(optional)
