Systembeschreibung
Funktionsbausteine für TwinSAFE-Logic-Klemmen 13

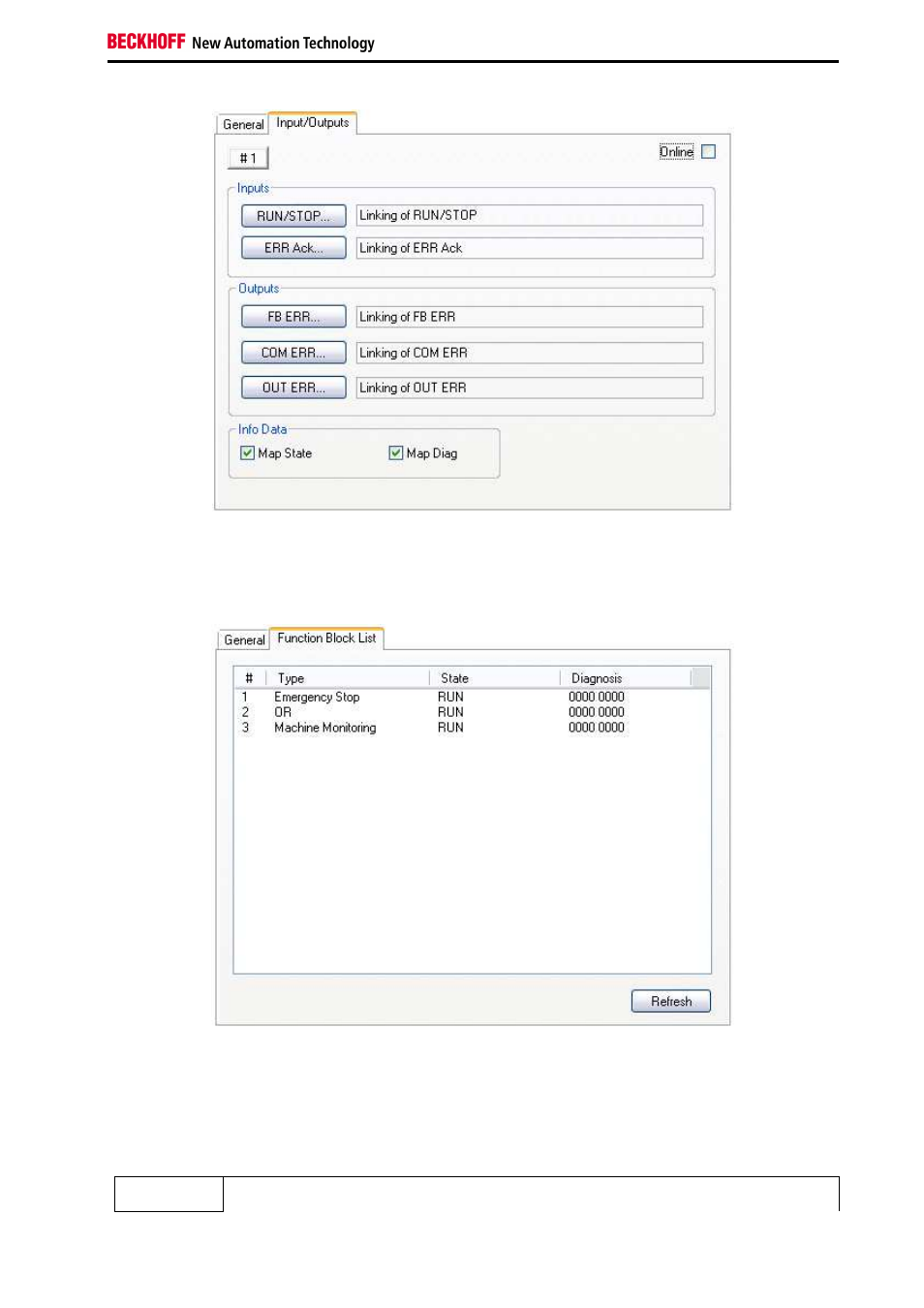

Abbildung 2-2: Inputs/Outputs
Der Status von TwinSAFE-FBs wird auf einer Übersichtsseite online dargestellt. Über einen manuellen
Refresh werden die aktuellen Statusdaten aus der EL6900/KL6904 gelesen.
Abbildung 2-3: Function Block List
Sind die Checkboxen ‚Map State’ und ‚Map Diag’ der einzelnen TwinSAFE-FBs gesetzt, werden die
Status und Diagnose Daten der FBs in das zyklische Prozessabbild kopiert und können mit SPS
Variablen direkt verknüpft werden. Die Beschreibung der Status- und Diagnose-Werte sind bei den
jeweiligen FBs zu finden.
KL6904
