Funktionsbausteine
20
Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.1.3
Konfiguration des FB AND im TwinCAT System Manager

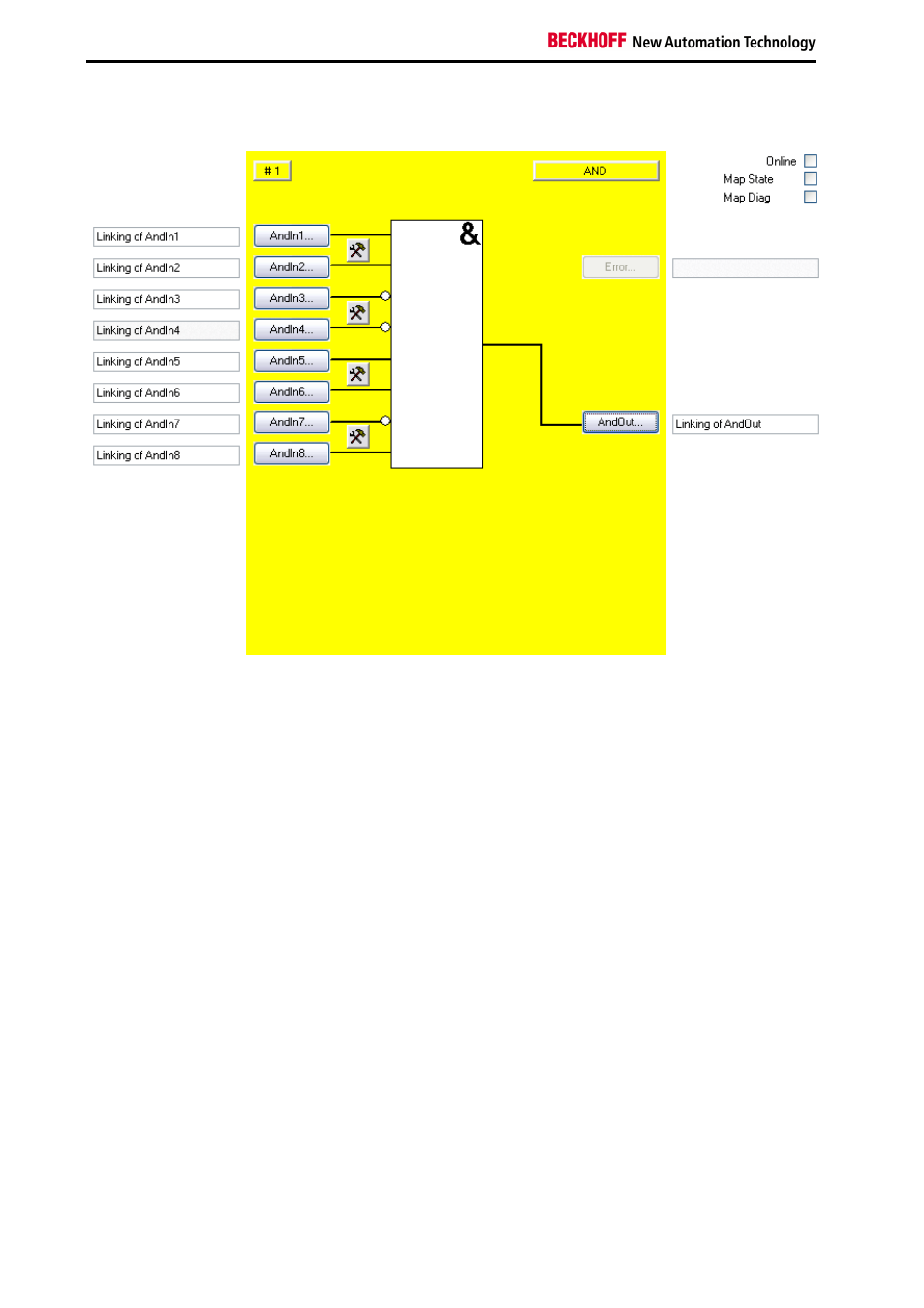

Abbildung 3-2: Konfiguration des FB AND
Mit den Einstellungs-Buttons jeweils rechts neben zwei AndIn-Eingängen wird deren Verhalten
konfiguriert, wobei die Eingänge immer einkanalig sind. Eine Diskrepanzüberwachung kann beim AND
nicht verwendet werden.
Die Buttons ‚AndIn(x)’ sind erst dann anwählbar, wenn der entsprechende Eingang aktiviert wurde, in der
Defaulteinstellung sind alle Eingänge deaktiviert.
Mit dem Buttons ‚AndIn(x)’ werden die Eingangsvariablen des FB AND verknüpft.
Mit dem Button ‚AndOut’ wird die Ausgangsvariable des FB AND verknüpft.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
Der FB AND liefert keine Error Information und daher ist der Error Button grundsätzlich deaktiviert.
