Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 61
3.9 Der Funktionsbaustein EDM
3.9.1 Funktionsbeschreibung
Der FB EDM (External Device Monitor) führt eine zeitliche Überwachung des Signals Mon1 und Mon2
durch. Es kann eine Einschalt- und eine Ausschaltüberwachung konfiguriert werden. Im Defaultzustand
sind beide Überwachungen inaktiv.
Bei der Einschaltüberwachung wird geprüft, ob auf einen Wechsel von 0 nach 1 des Signals Mon1, das
Signal Mon2 innerhalb der eingestellten Zeit (maximal 10000 ms) auf 0 gesetzt wird.
Bei der Ausschaltüberwachung wird geprüft, ob auf einen Wechsel von 1 nach 0 des Signals Mon1, das
Signal Mon2 innerhalb der eingestellten Zeit (maximal 10000 ms) auf 1 gesetzt wird.
Wird die eingestellte Überwachungszeit überschritten wird der Error Ausgang des Bausteins gesetzt.
Dieser kann dann über das ErrAck Signal der TwinSAFE-Gruppe zurückgesetzt werden.

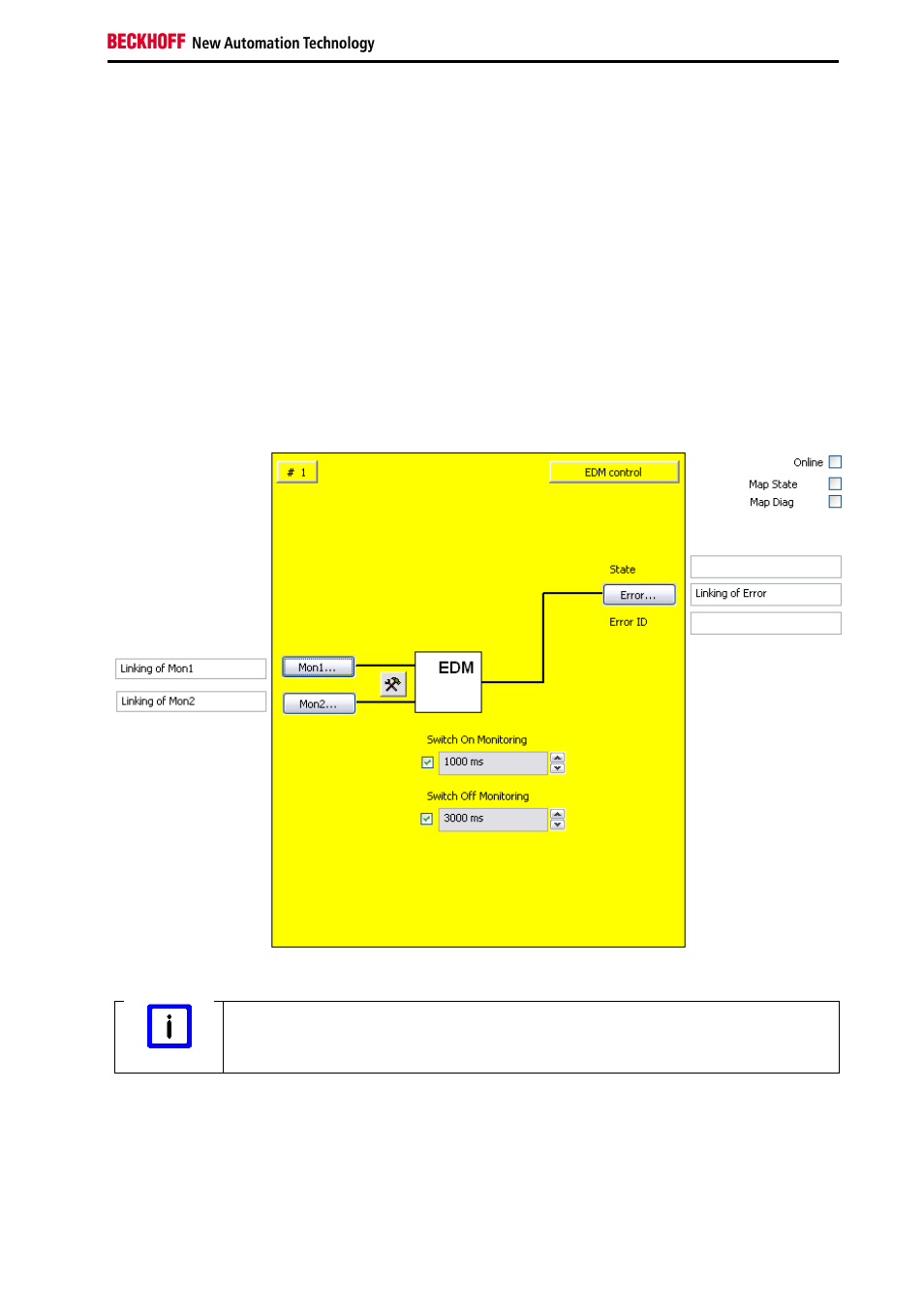

Abbildung 3-25 : Funktionsbaustein EDM
Hinweis
KL6904
Der Baustein EDM steht in der KL6904 nicht zur Verfügung.
