Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen
63
3.9.3
Konfiguration des FB EDM im TwinCAT System Manager

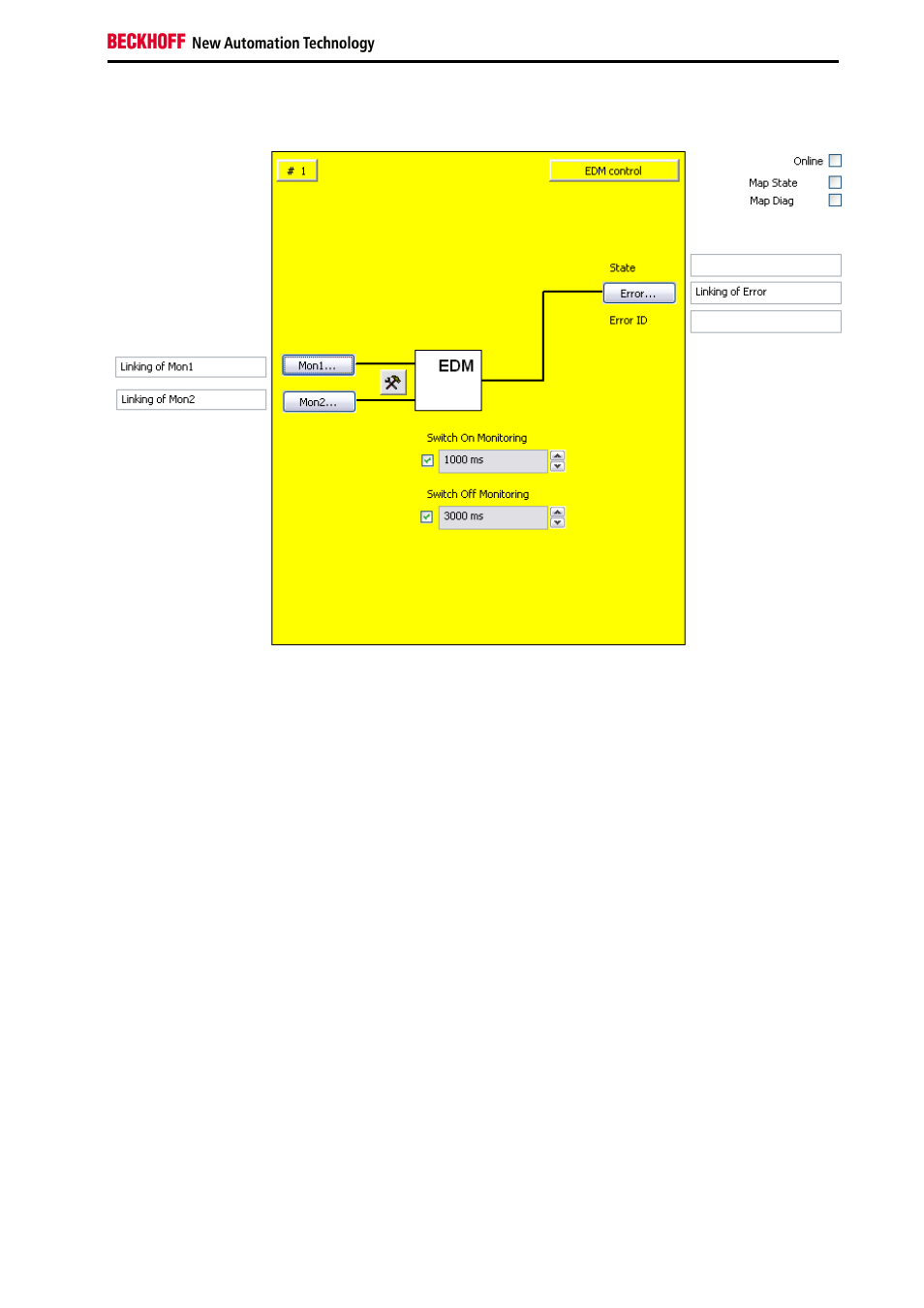

Abbildung 3-26: Konfiguration des FB EDM
Mit dem Buttons ‚Mon1’ und ‚Mon2’ werden die Eingangsvariablen des FBs EDM verknüpft.
Mit dem Einstellungs-Button rechts neben den zwei Mon-Eingängen wird deren Verhalten konfiguriert. Es
kann nur eine einkanalige Auswertung angewählt werden. Zusätzlich ist es möglich die Eingänge als
Schließer (NO) oder als Öffner-Kontakt (NC) zu konfigurieren.
In den Auswahlboxen ‚Switch On Monitoring’ und ‚Switch Off Monitoring’ wird die Einschalt- und
Ausschaltverzögerungszeit eingestellt. Mit den Checkboxen links neben den Textfeldern wird die
entsprechende Überwachungszeit aktiviert. Der Defaultzustand ist deaktiviert.
Mit dem Button ‚Error’ wird ein Bausteinfehler an die angeschlossene Ausgangsvariable übergeben. Der
State und die Error ID werden im Online Modus mit entsprechenden Informationen gefüllt.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
