Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 39
Tabelle 3-25: Status Informationen (8 Bit Wert)
Index Beschreibung
0 undefiniert
1 RUN
2 STOP
3 SAFE
4 ERROR
5 RESET
6 START
7 ERRORDELAY
8 DELAYOUT
9 FUNCTEST
Hinweis
KL6904
Die Checkboxen ‚Map State’, ‚Map Diag’ und ‚Safe Inputs after Discrepancy Error’ sind
bei der KL6904 nicht vorhanden.
3.5.3 Konfiguration des FB MON im TwinCAT System Manager

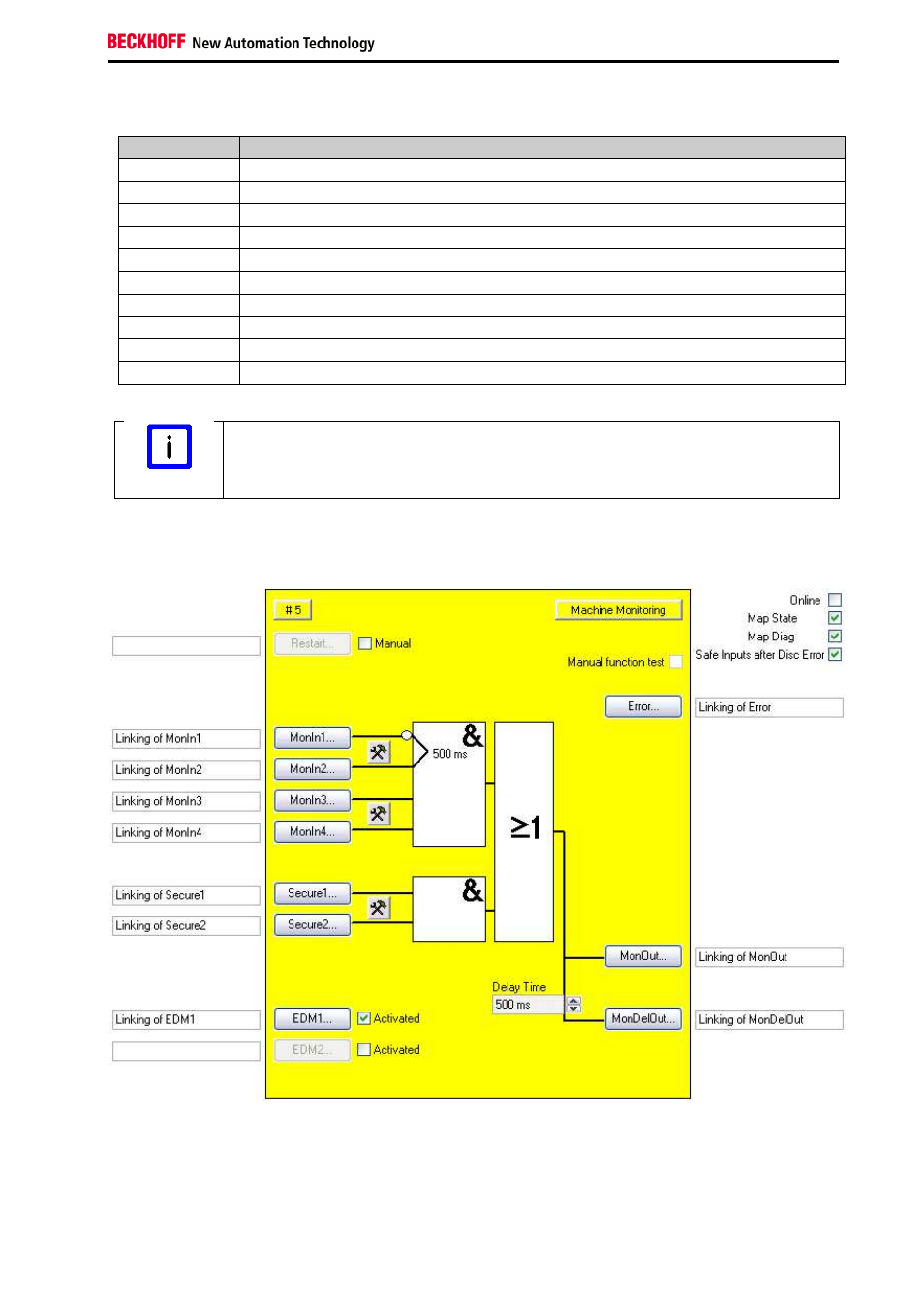

Abbildung 3-10: Konfiguration des FB MON
Über die Check-Box „Manual“ rechts neben dem ‚Restart’-Button wird der manuelle Restart aktiviert. Der
Button ‚Restart’ ist nur dann anwählbar, wenn der manuelle Restart aktiviert wurde.
Mit den Einstellungs-Buttons jeweils rechts neben zwei MonIn- bzw. Secure-Eingängen eines
