Funktionsbausteine
46 Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.7 Der Funktionsbaustein ZWEIHAND
3.7.1 Funktionsbeschreibung
Der FB ZWEIHAND realisiert eine Zweihandschaltung, bei der beide Eingangsgruppen gleichzeitig
betätigt werden müssen um den Ausgang zu schalten. Ein erneutes Setzen des Ausganges ist nur
möglich, wenn beide Eingangsgruppen gleichzeitig auf logisch 0 gewesen sind.
Eine Eingangsgruppe kann als einkanaliger, zweikanaliger und zweikanaliger Eingang mit
Diskrepanzzeitüberwachung konfiguriert werden. Zusätzlich ist es möglich eine zeitliche Überwachung
von bis zu 2500 ms zwischen den beiden Eingangsgruppen zu definieren. Jeder Eingang kann sowohl als
Öffner- (NC) als auch als Schließerkontakt (NO) konfiguriert werden.

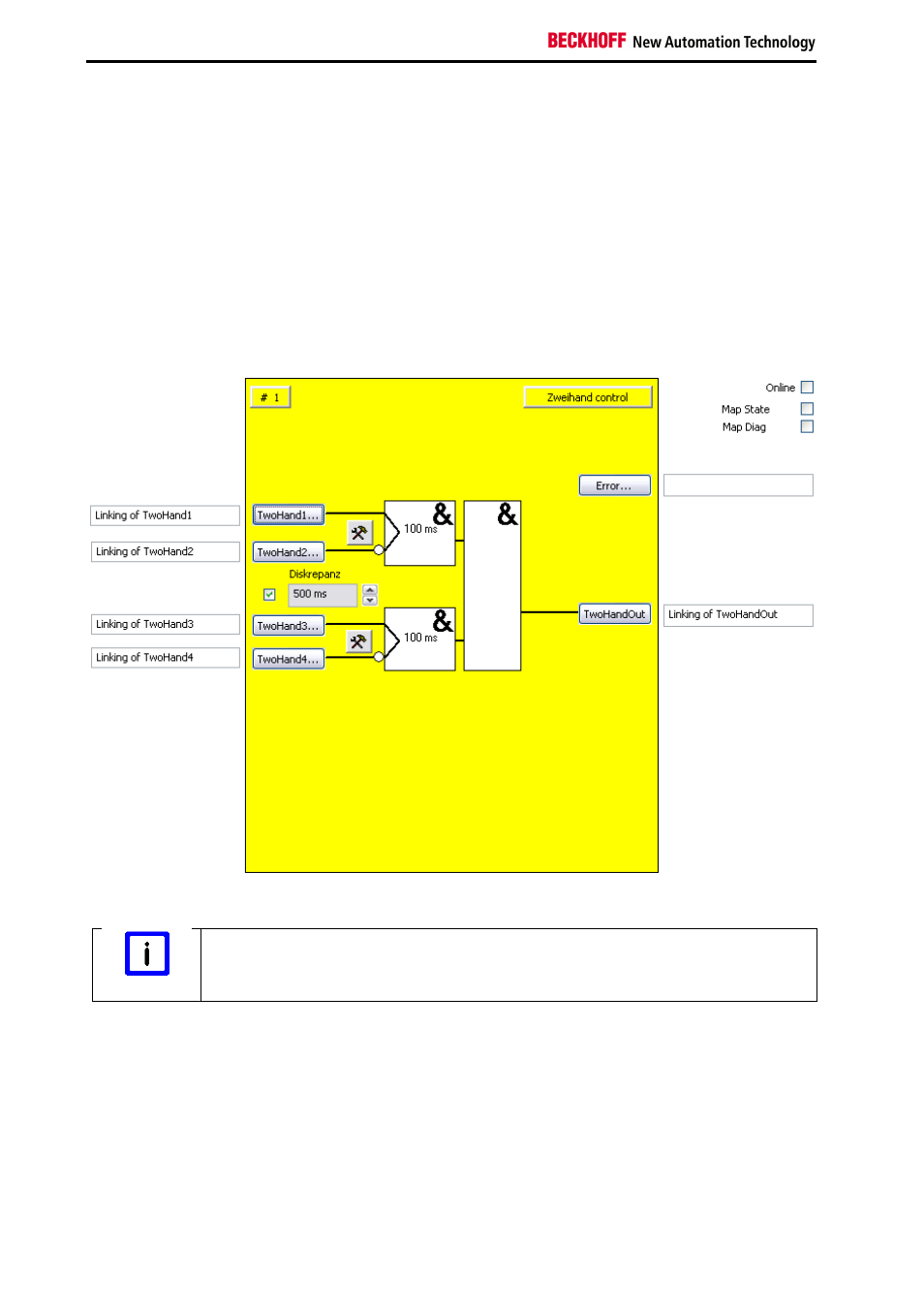

Abbildung 3-13 : Funktionsbaustein ZWEIHAND
Hinweis
KL6904
Der Baustein Zweihand steht in der KL6904 nicht zur Verfügung.
