Funktionsbausteine
72
Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.12.3 Konfiguration des FB TON im TwinCAT System Manager

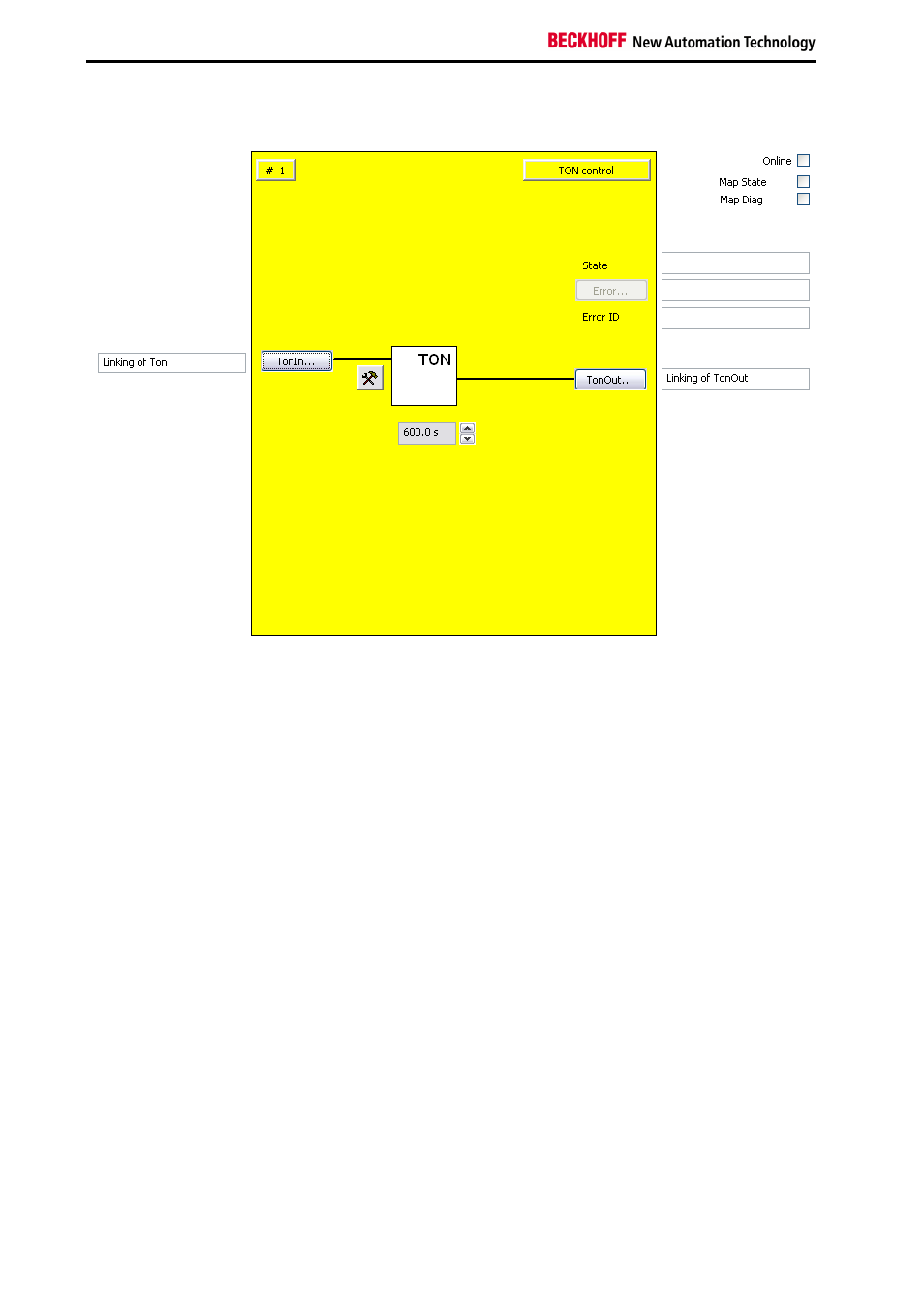

Abbildung 3-32: Konfiguration des FB TON
Über die Button TonIn kann das Eingangssignal angeschlossen werden. Über den Einstellungsbutton
rechts neben dem Button TonIn kann der Eingang als Schließer- (NO) oder als Öffner-Kontakt (NC)
konfiguriert werden.
Über den Button TonOut kann das einschaltverzögerte Signal angeschlossen werden.
Über die Textbox kann die Einschaltverzögerungszeit eingestellt werden. Die kleinste Einheit ist 0,1s.
Der Error Ausgang ist in der Defaulteinstellung inaktiv, da der FB TON keinen Fehler zurückmeldet.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
