Funktionsbausteine
66
Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.10.3 Konfiguration des FB RS im TwinCAT System Manager

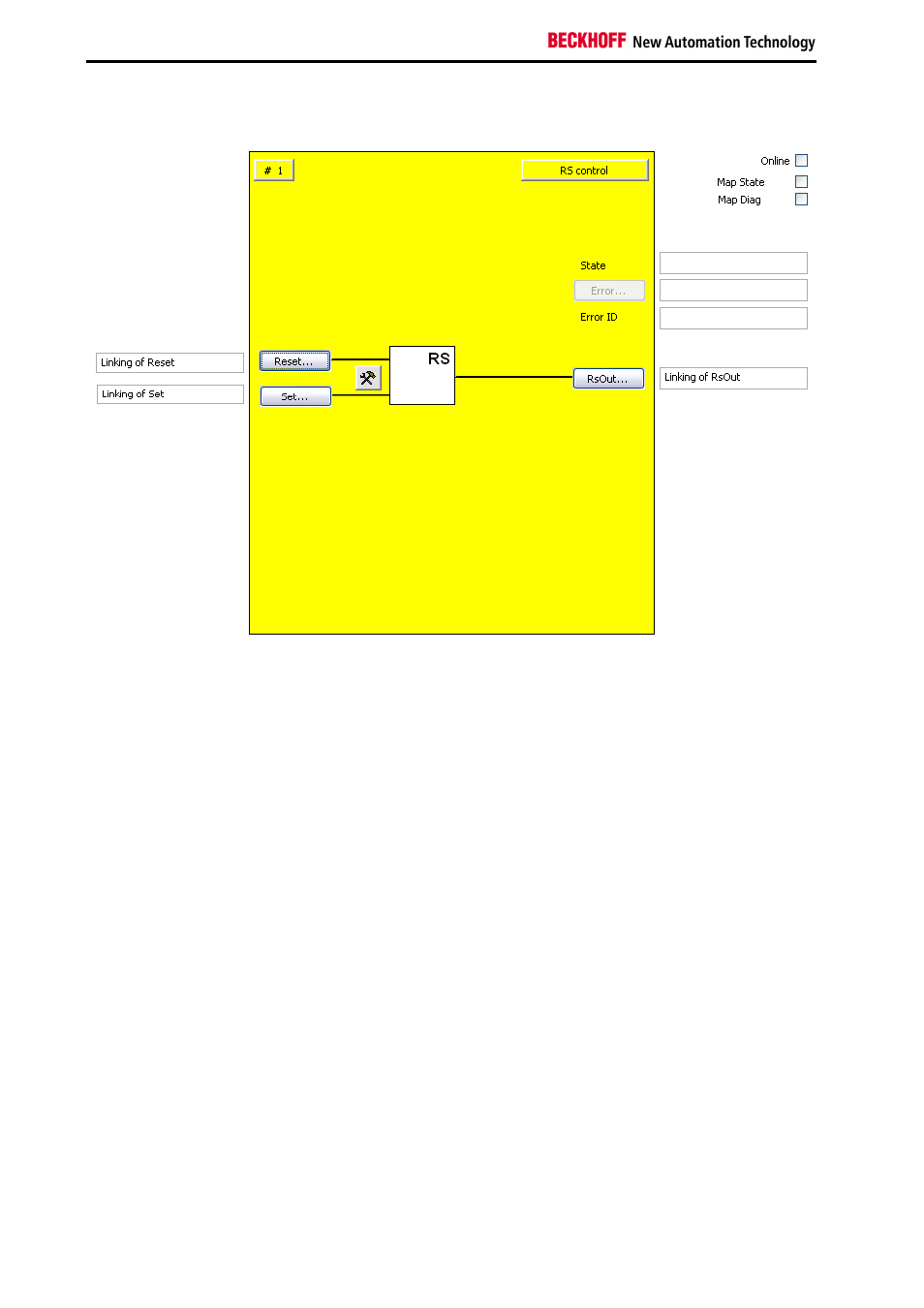

Bild 3-28: Konfiguration des FB RS
Über die Button Reset und Set können die entsprechenden Signale zum Setzen und Rücksetzen des
Ausganges RsOut angeschlossen werden.
Über den Button RsOut kann das gewünschte Ausgangssignal angeschlossen werden.
Mit dem Einstellungsbutton rechts neben den Reset und Set Eingängen können die Eingangssignale
aktiviert werden und als Schließer- (NO) oder Öffner-Kontakt (NC) konfiguriert werden.
Der Error Ausgang ist inaktiv, da der FB RS keinen Fehler zurückmeldet.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
