Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen
69
3.11.3 Konfiguration des FB SR im TwinCAT System Manager

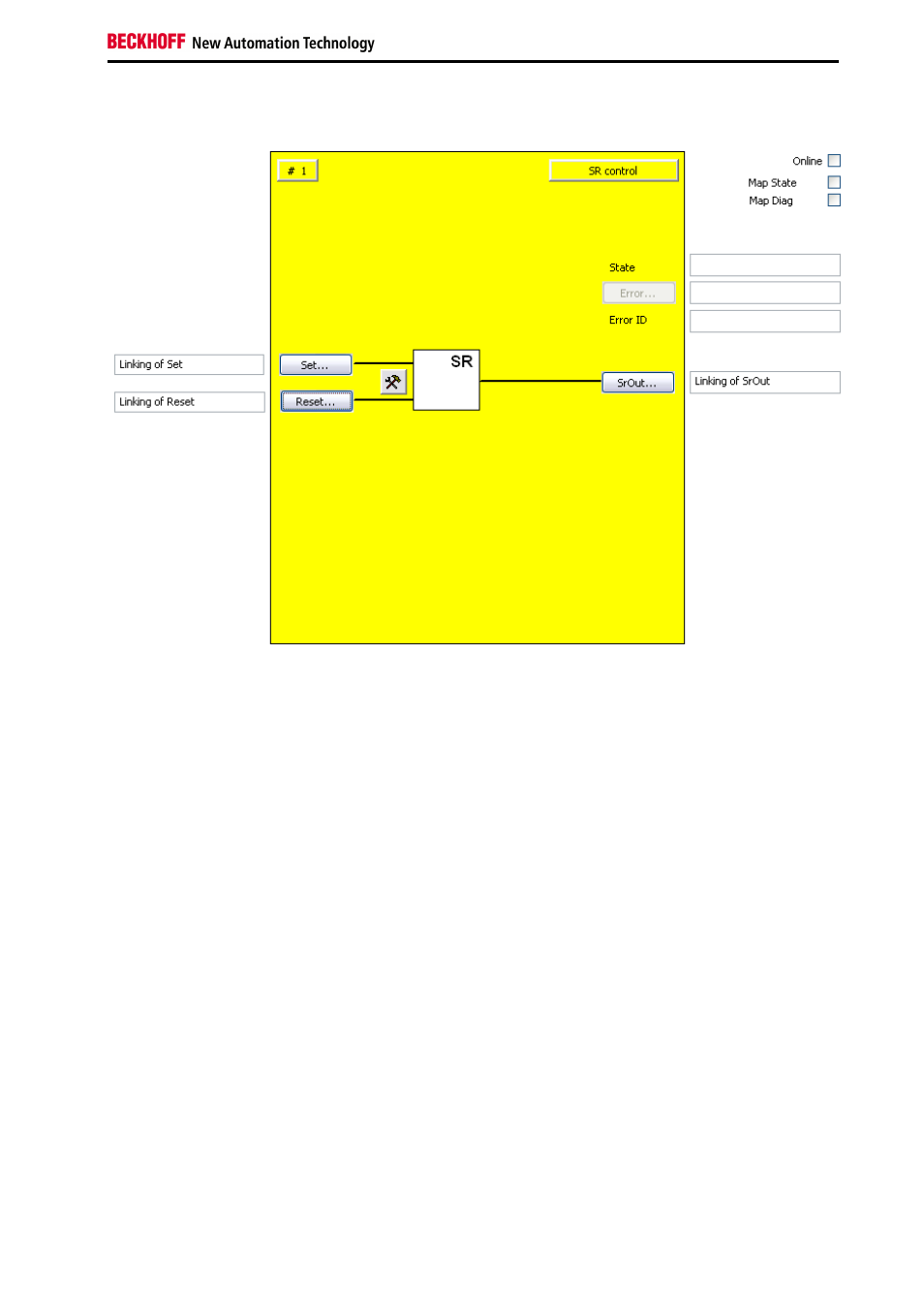

Abbildung 3-30: Konfiguration des FB SR
Über die Buttons Set und Reset können die entsprechenden Signale zum Setzen und Rücksetzen des
Ausganges SrOut angeschlossen werden.
Über den Button SrOut kann das gewünschte Ausgangssignal angeschlossen werden.
Mit dem Einstellungsbutton rechts neben den Set und Reset Eingängen können die Eingangssignale
aktiviert werden und als Schließer- (NO) oder Öffner-Kontakt (NC) konfiguriert werden.
Der Error Ausgang ist inaktiv, da der FB SR keinen Fehler zurückmeldet.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
