Funktionsbausteine
24
Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.2.3
Konfiguration des FB OR im TwinCAT System Manager

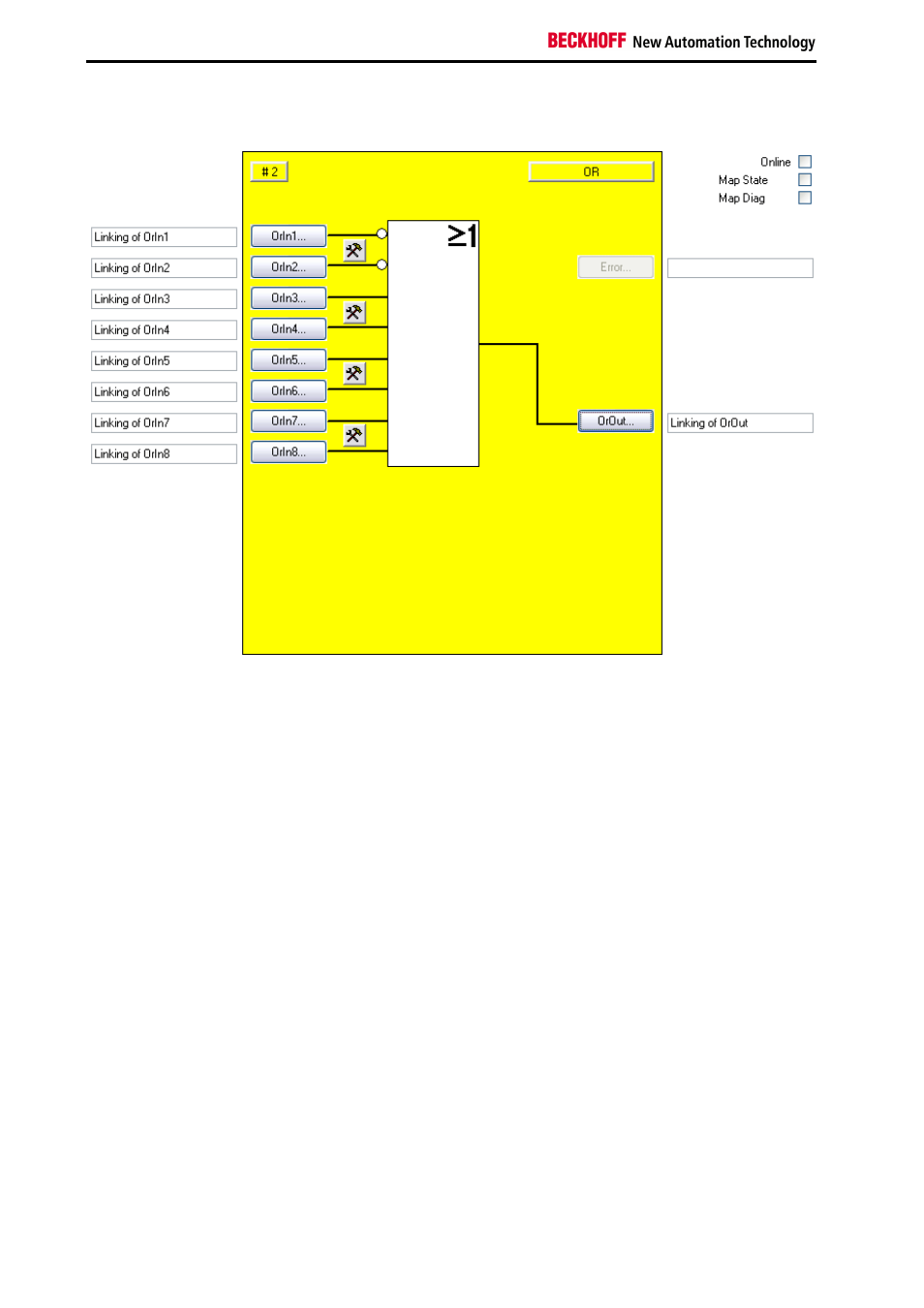

Abbildung 3-4: Konfiguration des FB OR
Mit den Einstellungs-Buttons jeweils rechts neben zwei OrIn-Eingängen wird deren Verhalten konfiguriert,
wobei die Eingänge immer einkanalig sind. Eine Diskrepanzüberwachung kann beim OR nicht verwendet
werden.
Die Buttons ‚OrIn(x)’ sind erst dann anwählbar, wenn der entsprechende Eingang aktiviert wurde. In der
Defaulteinstellung sind alle Eingänge deaktiviert.
Mit den Buttons ‚OrIn(x)’ werden die Eingangsvariablen des FB OR verknüpft.
Mit dem Button ‚OrOut’ wird die Ausgangsvariable des FB OR verknüpft.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
Der FB OR liefert keine Error Information und daher ist der Error Button grundsätzlich deaktiviert.
