Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 59
3.8.3.2 Konfigurationsbeispiel mit zwei zweikanaligen Muting-Sensoren
Abbildung 3-22: Konfigurationsbeispiel mit zwei zweikanaligen Muting-Sensoren

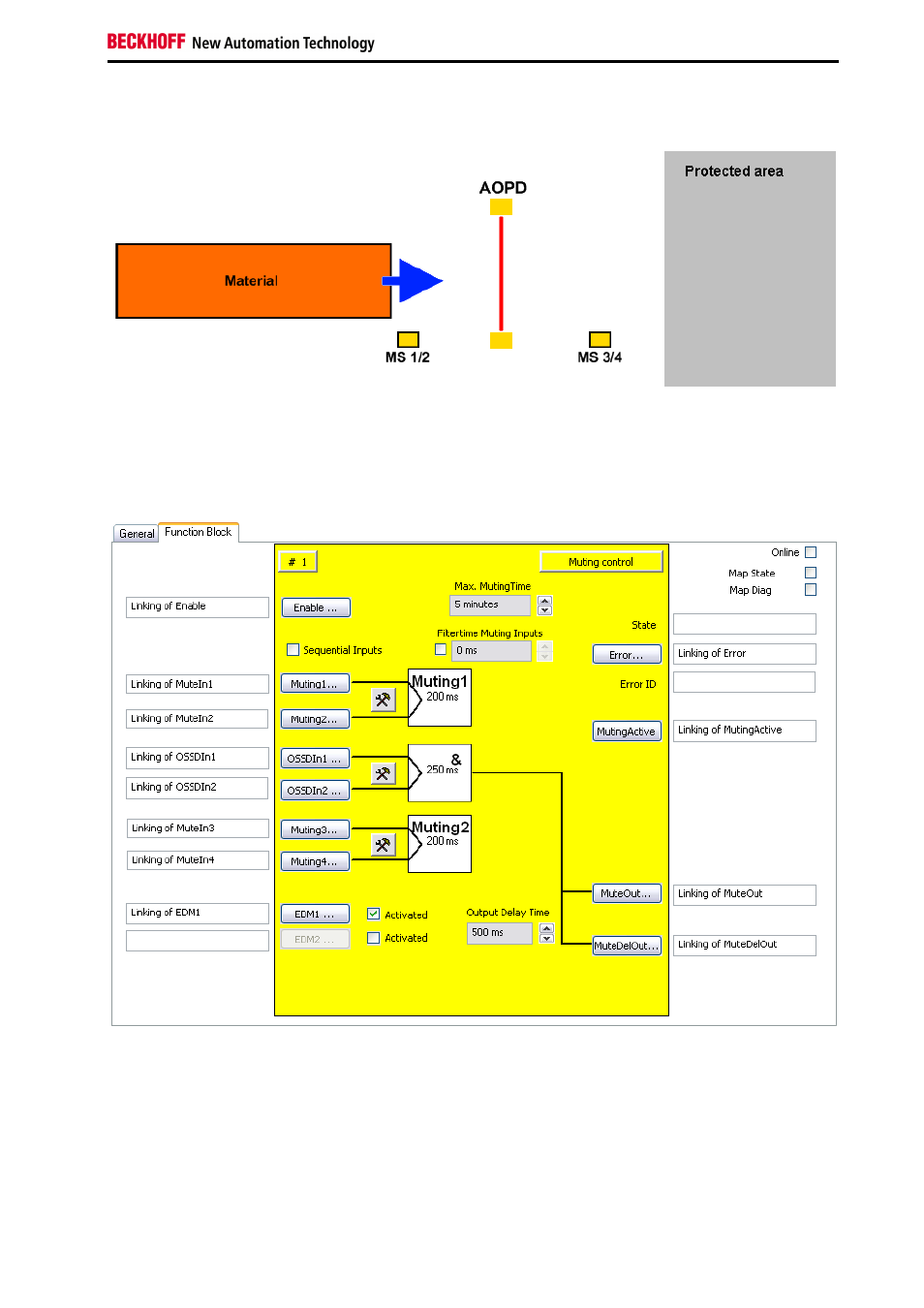

Die Parametrierung des FB MUTING für diesen Fall ist in folgendem Screenshot dargestellt. Die
Checkbox ‚Sequential Inputs’ ist nicht gesetzt und die 4 Muting-Eingänge sind als zweikanalige Eingänge
mit Diskrepanzzeitüberwachung konfiguriert und beschaltet.
Abbildung 3-23: Muting Beispiel
