Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 67
3.11 Der Funktionsbaustein SR
3.11.1 Funktionsbeschreibung
Der FB SR realisiert eine Set-/Reset-Funktionalität. Eine logische 1 am Eingang Set und eine logische 0
am Eingang Reset führt zu einer logischen 1 am Ausgang. Eine logische 0 am Eingang Set und eine
logische 1 am Eingang Reset führt zu einer logischen 0 am Ausgang. Sind beide Eingänge auf logisch 1,
ist das Set Signal dominant und führt zu einer logischen 1 am Ausgang. Sind beide Eingänge auf logisch
0, verbleibt der Ausgang in seinem aktuellen Zustand.

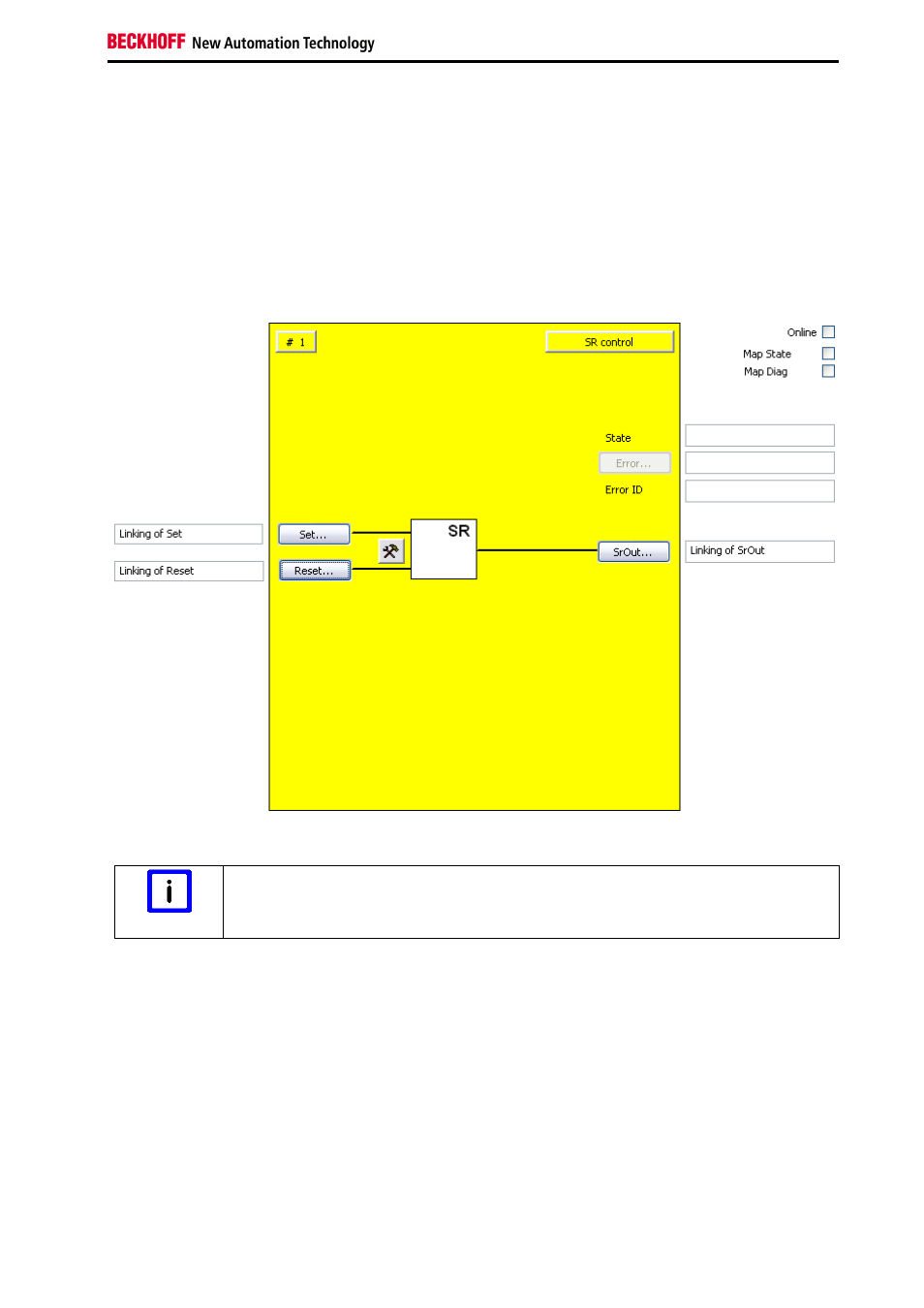

Abbildung 3-29 : Funktionsbaustein SR
Hinweis
KL6904
Der Baustein SR steht in der KL6904 nicht zur Verfügung.
