Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 25
3.3 Der Funktionsbaustein OPMODE
3.3.1 Funktionsbeschreibung
Mit dem FB OPMODE können Betriebsartenwahlschalter realisiert werden. Der Funktionsbaustein besitzt
8 Eingänge und 8 Ausgänge, die eins-zu-eins durchgeschleift sind, womit bis zu 8 verschiedene
Betriebsarten angewählt werden können. Nur wenn genau ein Eingang gesetzt („1“) ist, setzt der
FB OPMODE den entsprechenden Ausgang, wobei die anderen Ausgänge im sicheren Zustand („0“)
bleiben. Ist kein oder mehr als ein Eingang gesetzt, sind alle Ausgänge im sicheren Zustand. Wenn der
Restart-Eingang aktiviert ist, wird der sichere Zustand der Ausgänge beim Start und beim
Betriebsartenwechsel nur über eine 0->1->0 Signalfolge an dem Restart-Eingang verlassen. Darüber
hinaus kann noch eine Diskrepanzzeit angegeben werden, mit der der Wechsel von einer Betriebsart zur
nächsten überwacht wird.

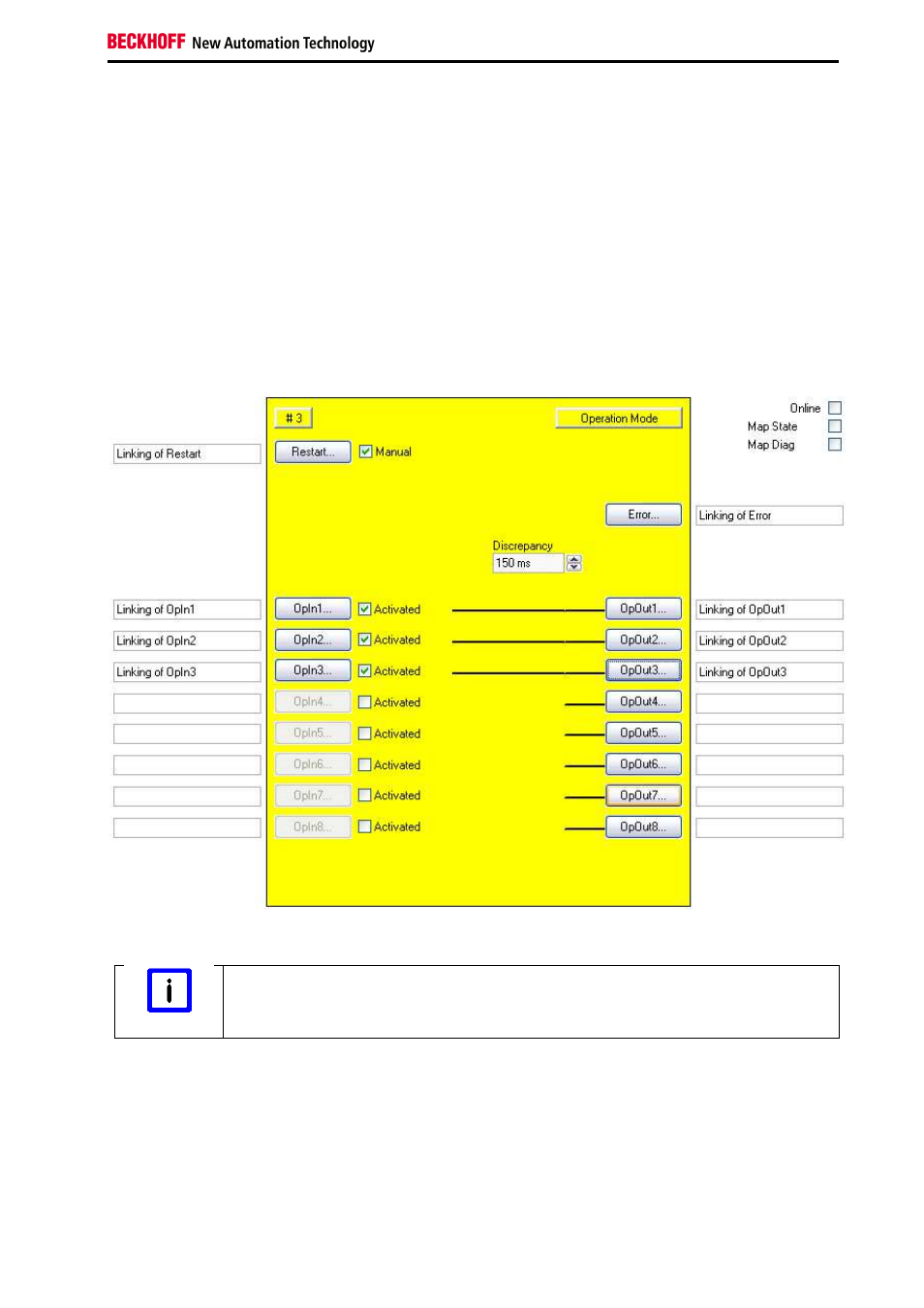

Abbildung 3-5: Funktionsbaustein OPMODE
Hinweis
Anzahl der Eingänge
Es müssen mindestens zwei Eingänge des FB OPMODE beschaltet sein.
