Funktionsbausteine
64 Funktionsbausteine für TwinSAFE-Logic-Klemmen
3.10 Der Funktionsbaustein RS
3.10.1 Funktionsbeschreibung
Der FB RS realisiert eine Reset / Set Funktionalität. Eine logische 1 am Eingang Set und eine logische 0
am Eingang Reset führt zu einer logischen 1 am Ausgang. Eine logische 0 am Eingang Set und eine
logische 1 am Eingang Reset führt zu einer logischen 0 am Ausgang. Sind beide Eingänge auf logisch 1,
ist das Reset Signal dominant und führt zu einer logischen 0 am Ausgang. Sind beide Eingänge auf
logisch 0, verbleibt der Ausgang in seinem aktuellen Zustand.

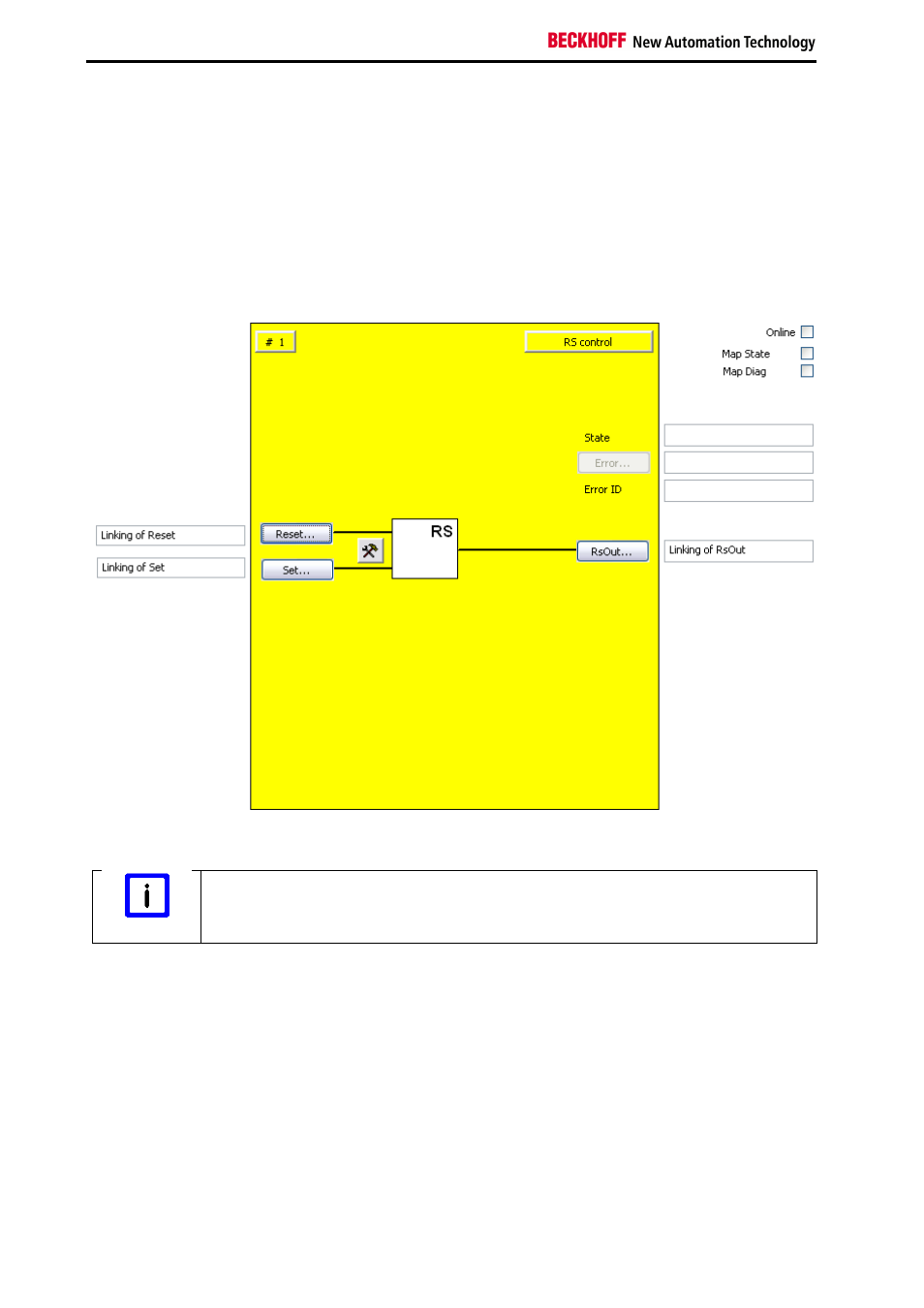

Abbildung 3-27 : Funktionsbaustein RS
Hinweis
KL6904
Der Baustein RS steht in der KL6904 nicht zur Verfügung.
