Um den TNT 12000 zu verwenden, müssen Sie zunächst das Display an den
Röntgendetektor oder Dosimeterdetekor anschließen. Die Tabellen 1-2 bis 1-4 zeigen die
Steuerungen, Anzeigen und Anschlüsse des Displays und der Detektoren.

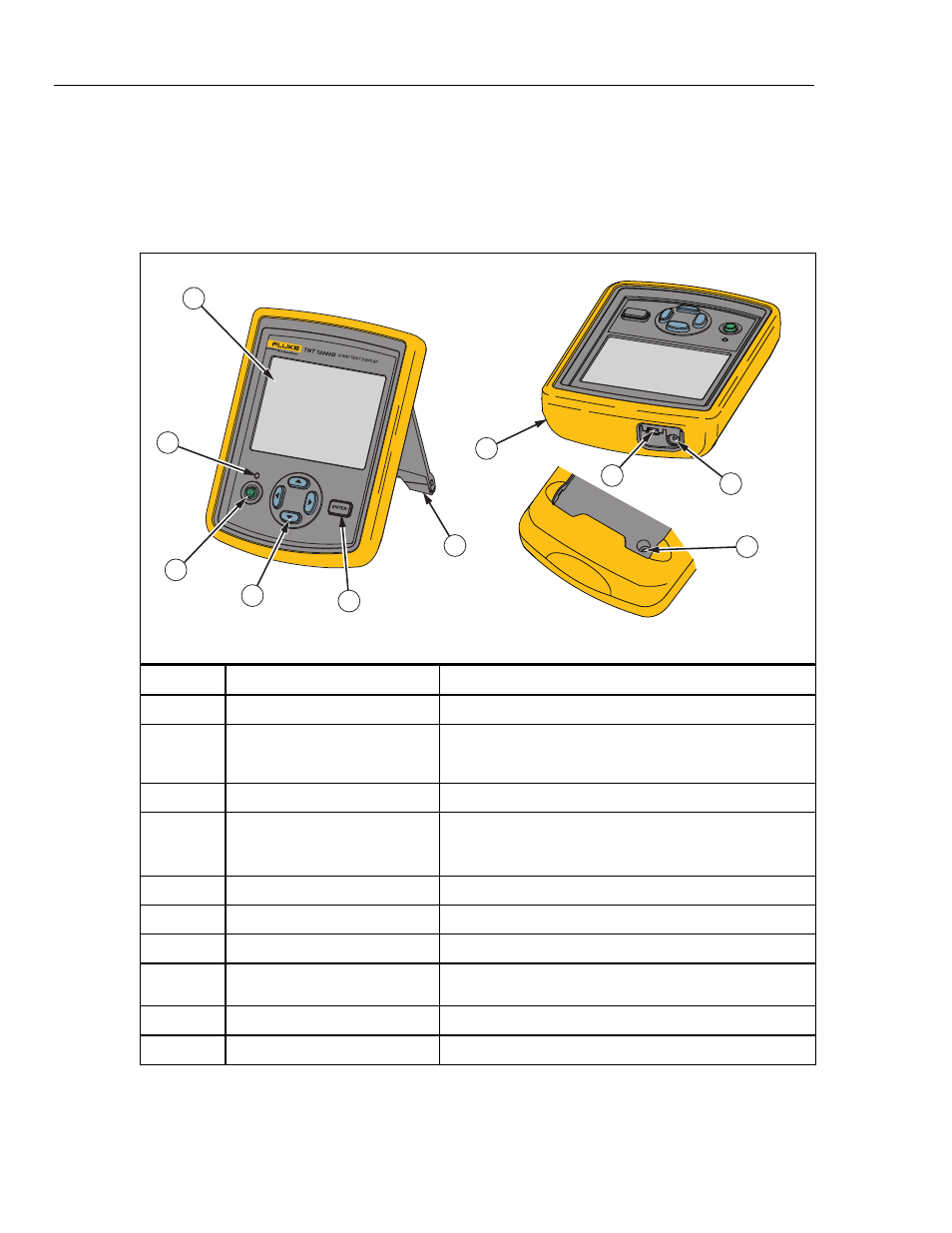

Tabelle 1-2. Display-Bestandteile
RESET
1
2
3
4
5
6
7
8
9
10
fct02.eps
Nr. Bezeichnung
Beschreibung
A
LCD Panel
320x240 Farbdisplay
B
Akkustatusanzeige
Dreifarbige LED zur Anzeige des Akkustatus des Displays.
Um weitere Informationen zu erhalten, lesen Sie bitte auch
den Abschnitt Akku laden.
C
EIN/AUS-Schalter
Schaltet das Display an/aus
D
Steuertasten:
Links, Rechts, Hoch und Runter
Bewegt den Cursor durch die Menü-Optionen auf dem
Bildschirm in verschiedene Richtungen.
Hinweis: Die Bewegung des Cursors erfolgt zirkular.
E
Enter-Taste
Wählt die Menü-Option auf dem Bildschirm aus.
F
Sockel Displaysockel
G
Halterung
Schutzhülle für das Display
H
USB-Anschluss
Um den Detektor an einen Computer über das USB-Kabel
anzuschließen
I
Netzadapterstecker
Schließt das Netzteil an
J
Reset-Schalter
Setzt das Display zurück
Hinweis
Ein kurzer Piepton ist bei richtig gedrückter Taste und ein langer Piepton
bei falsch gedrückter Taste zu hören.
