TNT 12000
Bedienungshandbuch
2-22
Platzierung der Ionisationskammer bei horizontalen Röntgenstrahlen
Um die Ionisationskammer auf dem Prüfsockel zu installieren, siehe Abbildung 2-11 und
folgen Sie den Anweisungen:
Röntgenstrahl
Kabelklemme
Filtereinsatz
Stabklemme
HVL-Filter
Grundplatte
Ionisationskammer
Ionisationskammer
Träger
Stabklemme
giv21.eps

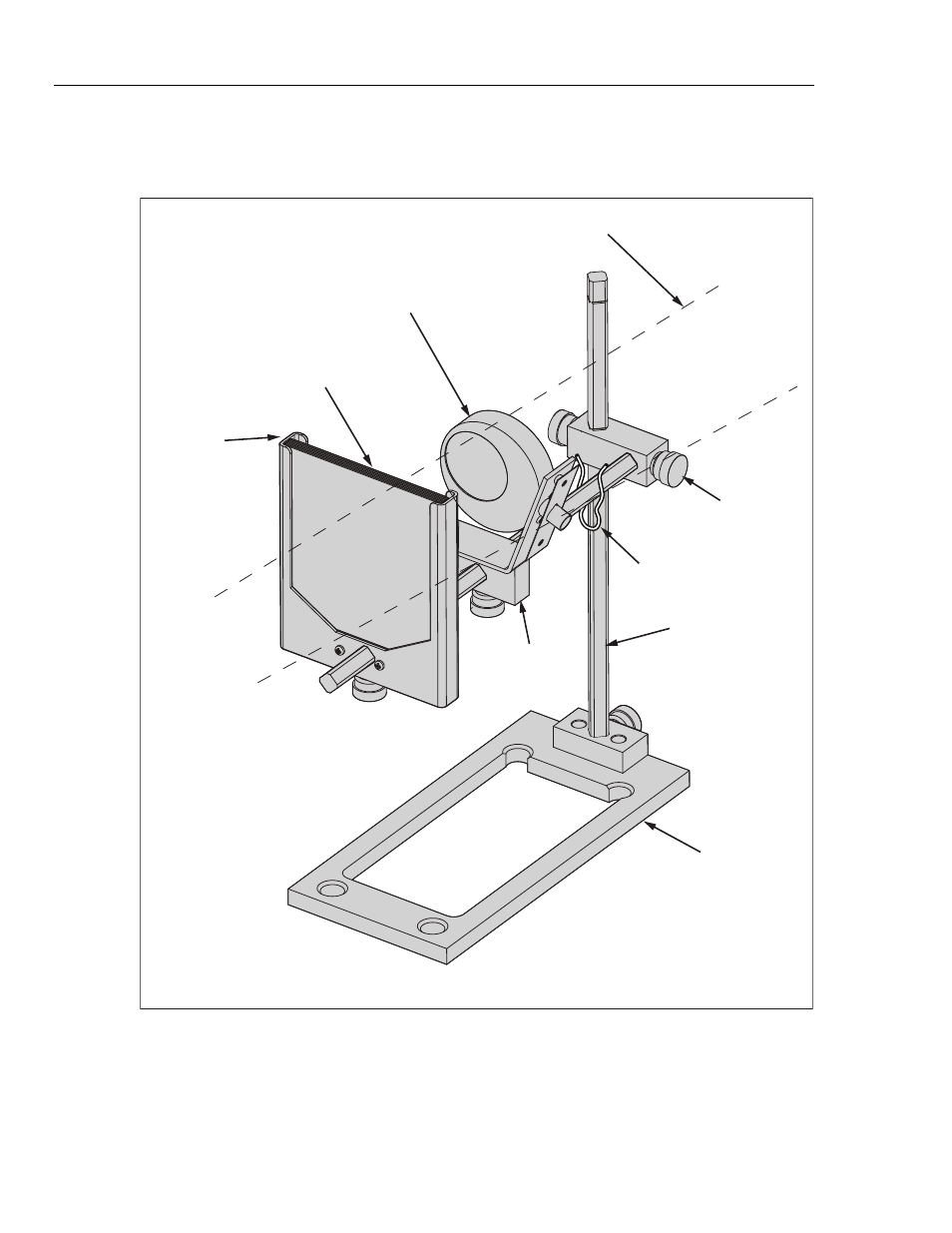

Abbildung 2-11. Konfiguration des Prüfsockels für horizontale Röntgenröhren
1. Setzen Sie den kurzen Vierkantstab in die Grundplatte des Prüfsockels und schrauben
Sie die Rändelschrauben der Grundplatte fest.
2. Setzen Sie die Stabklemme auf den kurzen Vierkantstab und bewegen Sie sie
ungefähr bis zur Stabmitte. Ziehen Sie die Rändelschraube der Stabklemme am
kurzen Stab fest.
