Fluke Biomedical TNT 12000 - Handbuch (Seite 36)

TNT 12000
Bedienungshandbuch
2-8

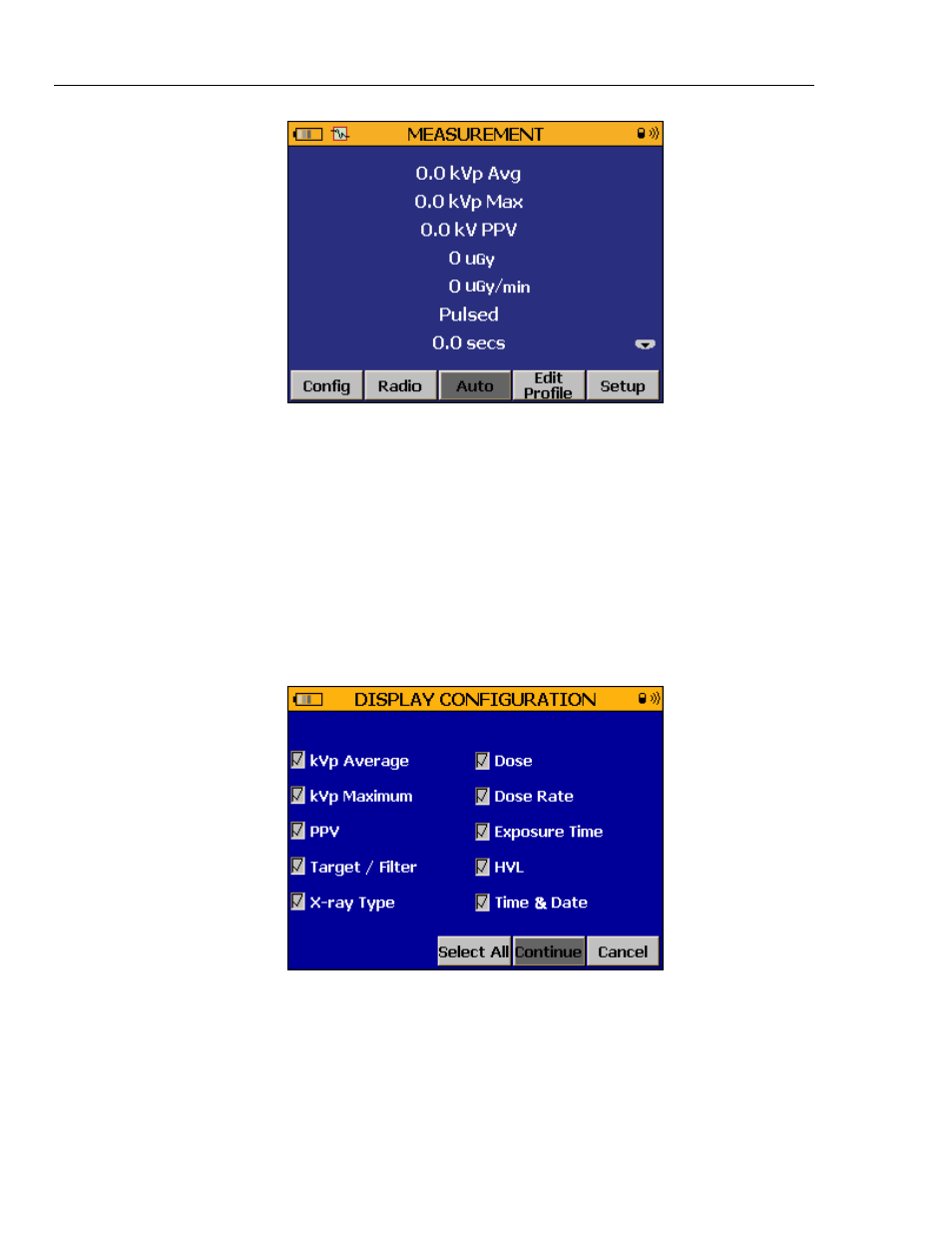

Abbildung 2-6. Bildschirmseite Röntgendetektormessung
Die Tasten unten auf der Seite MEASUREMENT (Messung) werden verwendet, um den
Messmodus einzustellen, die Messungen im Display anzeigen zu lassen, das Messprofil,
die Messparameter und die Systemoptionen einzustellen. Das D auf dem Bildschirm
zeigt, dass es einen zweiten Bildschirm mit Informationen gibt. Markieren Sie das
Symbol und drücken Sie E, um die nächste Informationsseite anzuzeigen.
Konfiguration des Röntgendisplays
Einstellung der Röntgenmessparamter, die auf der Seite MEASUREMENT (Messung)
angezeigt werden:
1. Auf der Bildschirmseite MEASUREMENT (Messung) verwenden Sie A oder B , um
die Konfig. Taste zu markieren.
2. Drücken Sie E , um die Seite DISPLAY CONFIGURATION (Display
Konfiguration) zu öffnen.
3. Verwenden Sie C, D, A und B, um einen der Parameter zu markieren, und drücken
Sie E, um das Kästchen an- und abzuwählen.
4. Wenn Sie die Messparameter ausgewählt haben, markieren Sie die Taste Continue
(Fortsetzung) und drücken Sie E , um die Einstellung zu speichern und zur
Seite MEASUREMENT (Messung) zurückzukehren.
Hinweis
Die Reihenfolge der Werte auf der Seite Messung wird anhand der
Parameter, die Sie auf der Seite Displaykonfiguration angewählt haben,
festgelegt.
