TNT 12000
Bedienungshandbuch
2-18
Röntgenstrahl
Filtereinsatz
Kabelklemme
Vierkantstab
Ionisationskammer
HVL-Filter
Grundplatte
Ionisationskammer
Halter
giv26.eps

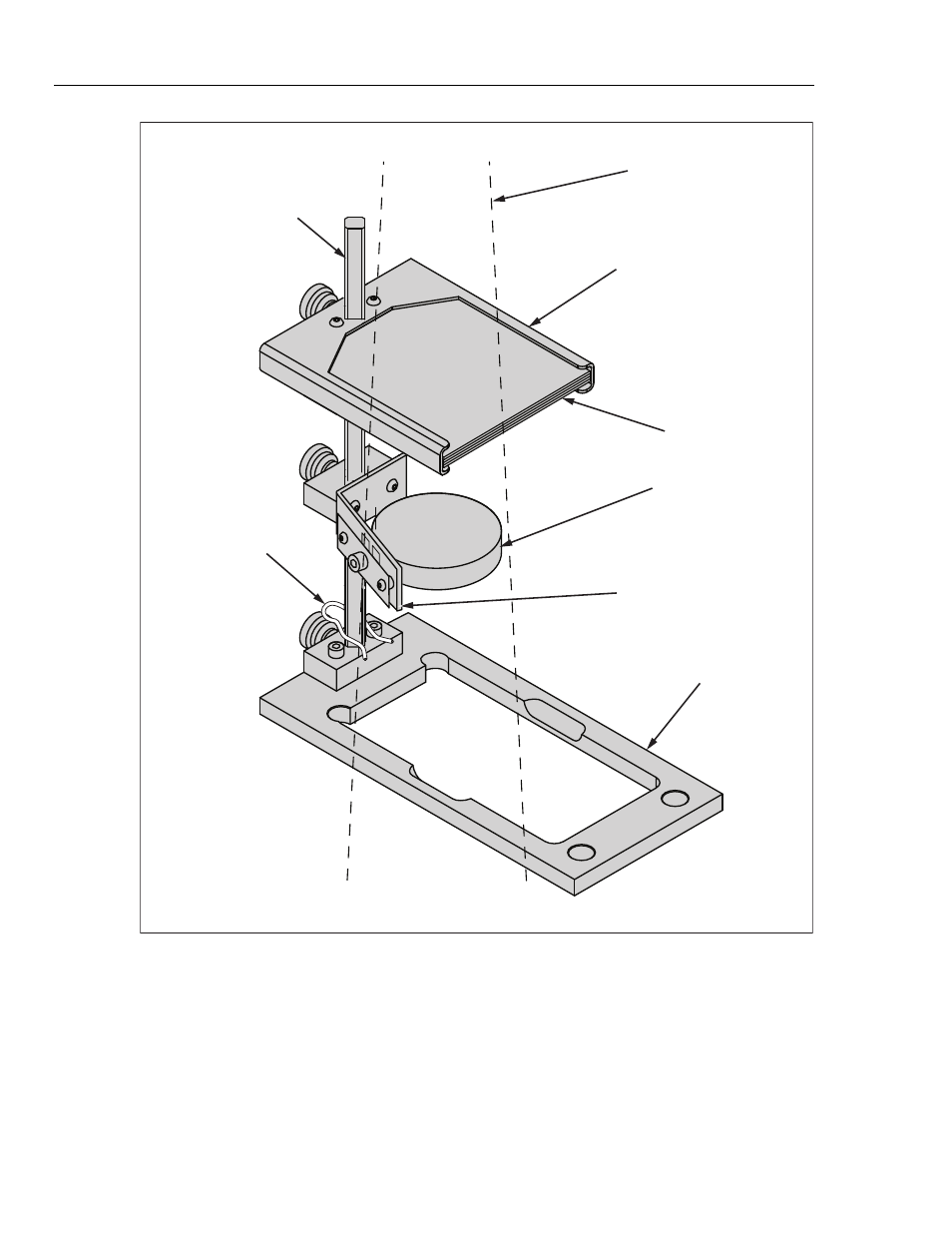

Abbildung 2-9. Prüfsockelkonfiguration für Über-Tisch-Röhren
1. Setzen Sie den Vierkantstab in die Grundplatte des Prüfsockels und schrauben Sie die
Rändelschrauben der Grundplatte fest.
2. Setzen Sie die Ionenkammerhalterung auf den Vierkantstab. Bewegen Sie sie um den
Stab, bis die Oberseite der Halterung mit der Markierung in der Mitte des Stabs
übereinstimmt. Ziehen Sie die die Rändelschraube der Kammerhalterung fest.
3. Setzen Sie die HVL-Filterablage auf den Stab. Bewegen Sie sie um den Stab, bis die
Oberseite der Ablage mit der oberen Markierung auf dem Stab übereinstimmt.
Ziehen Sie die Rändelschraube des HVL-Filters fest.
