Vorgang
Verwendung des Dosimeterdetektors (TNT 12000 DoseMate)
2
2-23
3. Setzen Sie den langen Vierkantstab in das verbleibende Stabklemmenloch und ziehen
Sie die Rändelschraube der Stabklemme fest. So erhalten Sie einen horizontalen
Vierkantstab.
4. Setzen Sie die Ionisationskammerhalterung auf den horizontalen Vierkantstab.
Bewegen Sie sie um den Stab, bis die Oberseite der Halterung mit der Markierung in
der Mitte des Stabs übereinstimmt. Ziehen Sie die die Rändelschraube der
Kammerhalterung fest.
5. Setzen Sie die HVL-Filterablage auf den horizontalen Stab. Bewegen Sie sie um den
Stab, bis die Oberseite der Ablage mit der oberen Markierung auf dem Stab
übereinstimmt. Ziehen Sie die Rändelschraube des HVL-Filters fest.
6. Befestigen Sie die Ionisationskammer an der Halterung.
7. Befestigen Sie das triaxiale Kabel an der Kammer.
8. Verwenden Sie Kabelklemmen, um das Kabel abwärts am Stab zu befestigen.
W Vorsicht
Um Schäden am Prüfgerät zu vermeiden, befestigen Sie das
Kabel nah am Boden des Prüfsockels. Das Kabel darf sich nicht
im Röntgenstrahl zwischen Röhre und Ionisationskammer
befinden.
Platzierung der Ionisationskammer bei eingeschränkter Zugänglichkeit
Verwenden Sie den Plastikkabelstamm, um die Ionisationskammer präzise in ein
bildverstärkendes Gehäuse oder anderen schweren Zugang zu setzen. Der
Plastikkabelstamm wird an den triaxialen Kabelanschluss, der am nächsten an der
Ionisationskammer liegt, angeschlossen. So gewinnen Sie 12,7 cm mehr für die
Positionierungssteuerung.
Triax-Kabel
Triax- Kabelstecker
96020c Ionisationskammer
Kabelstamm
Stab
giv27.eps

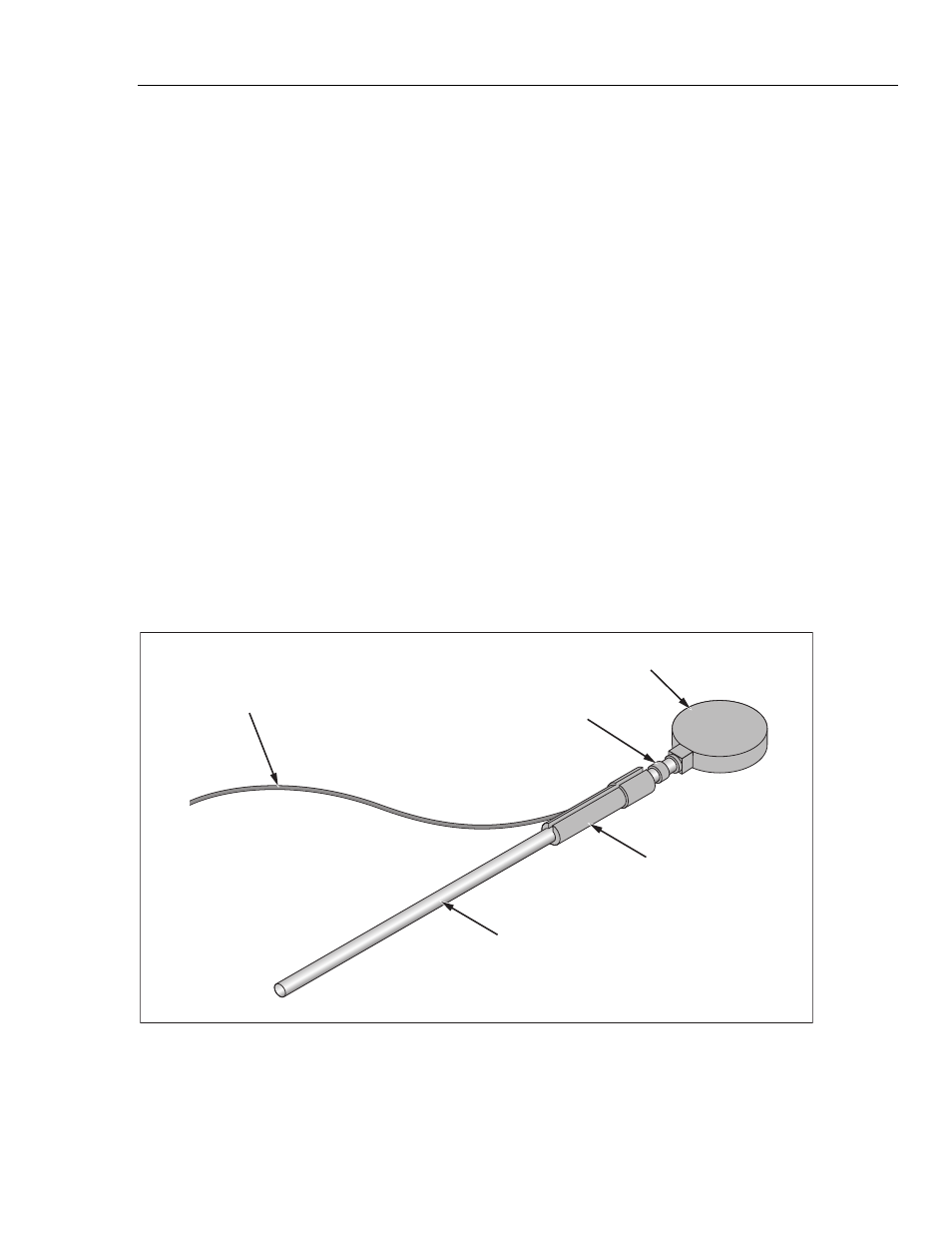

Abbildung 2-12. Ionisationskammerkabelstamm
Wenn Sie mehr Abstand benötigen, befestigen Sie den Kabelstamm an das gewundene
Ende des senkrechten Stabs, wie in Abbildung 2-12 dargestellt. So gewinnen Sie 38 cm
mehr für eine stabile Steuerung.
