Einführung

Erste Schritte

1

1-7

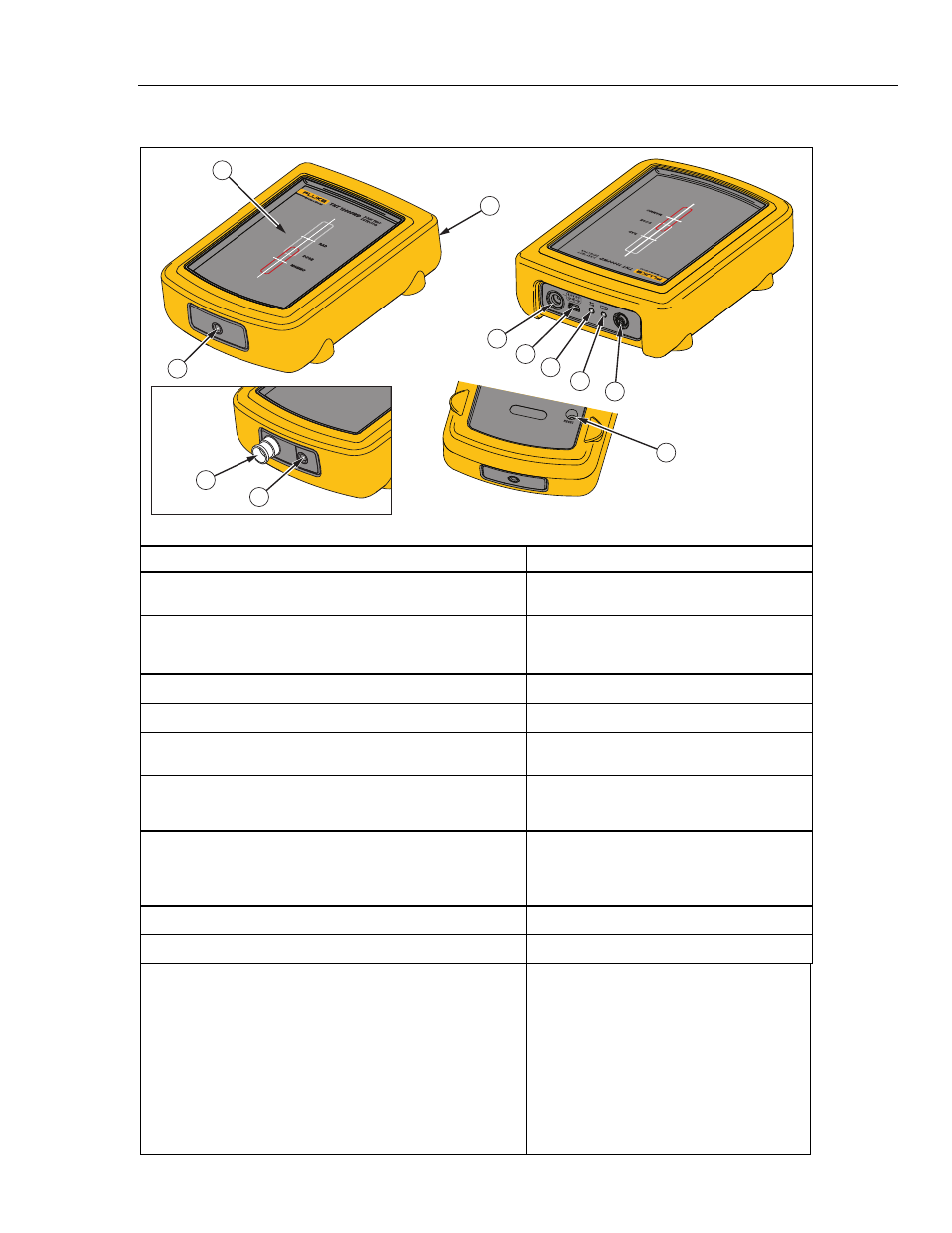

Tabelle 1-3. Röntgendetektor-Bestandteile

1

2

2

10

3

4

5

6

7

8

9

mAs Option

Installiert

giv01.eps

Nr. Bezeichnung

Beschreibung

A

Bestrahlungsoberfläche Die

Oberfläche, die der Röntgenstrahlung

ausgesetzt ist

B

Gewindeeinsatz

Befestigt den Detektor an einem
Prüfsockel, zum Beispiel einem
Kamerastativ

C

Halterung

Schutzhülle für das Display

D

Netzadapterstecker

Schließt das Netzteil an

E

USB-Anschluss

Um den Detektor an einen Computer über
das USB-Kabel anzuschließen

F

Verbindungsstatus-LED

Zeigt den Verbindungsstatus an (siehe
Abschnitt Display an Detektor anschließen
in Kapitel 1)

G

Akkustatusanzeige

Dreifarbige LED zur Anzeige des
Akkustatus des Displays. Um weitere
Informationen zu erhalten, lesen Sie bitte
auch den Abschnitt Akku laden.

H

EIN/AUS-Schalter

Schaltet den Detektor an/aus

I

Reset-Schalter

Setzt den Detektor zurück

J

mAS-Eingangsbuchse (wenn die mAs-
Option installiert ist)

Männliche koaxiale BNC-Buchse für die
Verbindung mit dem mA/mAs-
Schnittstellenkabel

WVorsicht

Um Beschädigungen am Detektor

zu vermeiden, sollten Sie ihn

niemals an einen Generator

mA/mAs-Anschluss ohne den

TNT 12000 mAs-Shunt

anschließen.
