Vorgang
Verwendung des mAs-Detektors (TNT 12000 mAs)
2
2-41
TNT 12000
DoseMate W/mAs
ODER
TNT 12000
mAs Shunt
mAs Kabel
Bodenmarkierung
BNC Weiblich auf
Bananenstecker
Röntgengenerator
mAs Buchsen
mAs Eingang
Ionisationskammereingang
mAs Eingang
TNT 12000WD
W/mAs
1/4-20 Gewindeeinsatz
giv22.eps

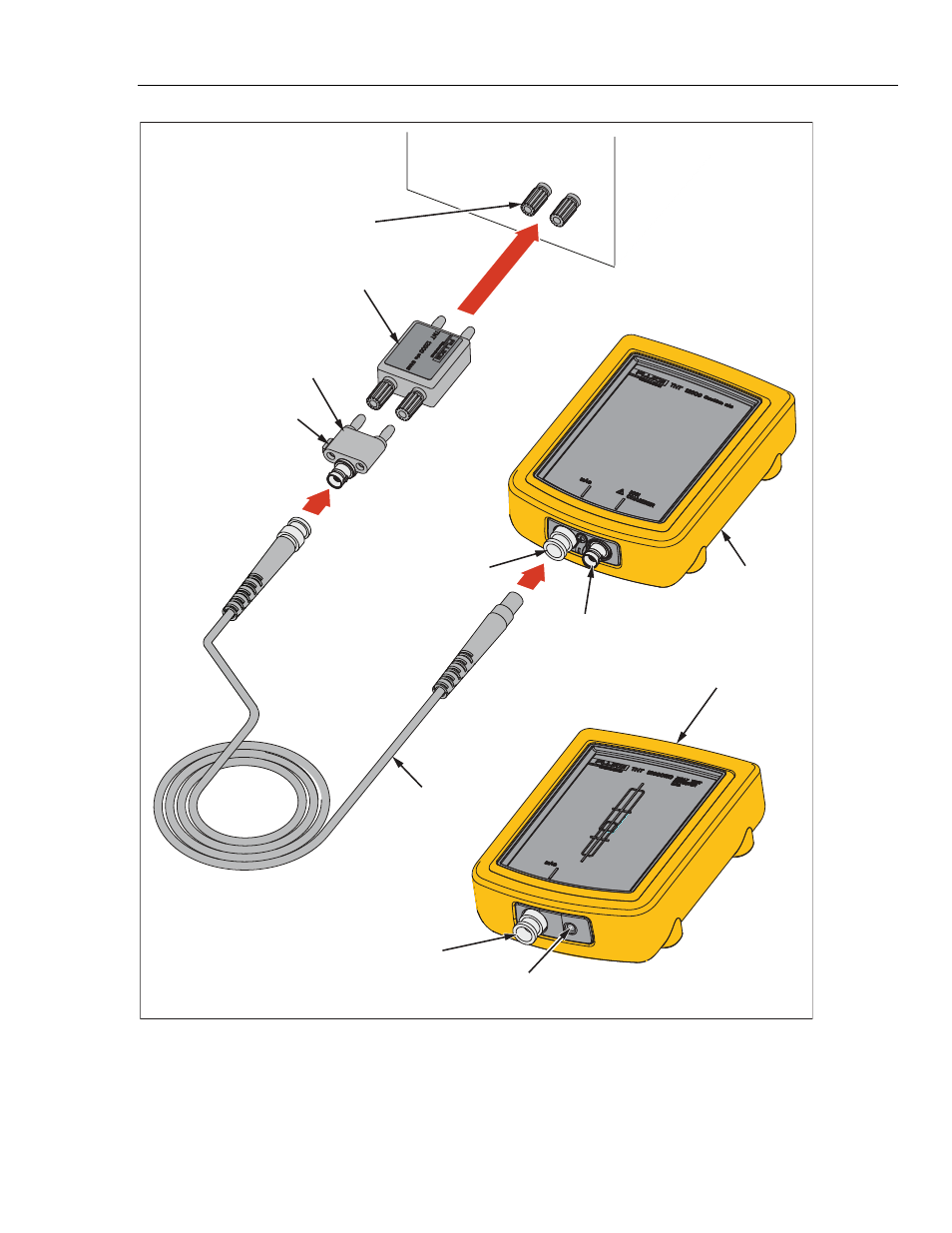

Abbildung 2-18. Direkter mAs-Shuntanschluss an Steckdosen
Bei Röntgengeräten, die keine Bananenbuchse oder Verbindungsklemme besitzen,
werden Messleitungen für den Anschluss mitgeliefert. Wie Abbildung 2-19 zeigt,
verbindet der BNC Weiblich/Verbindungsklemmenadapter den Shunt mit dem mAs-
Eingang über das mA/mAs-Schnittstellenkabel.
