HPR260 Manuell-Gas Betriebsanleitung 5-29
WARTUNG
4
Kühlmitteldurchflusstests
Wenn die LED-Anzeige an der Gaskonsole einen Kühlmittel-Durchfluss-Fehler (093 oder 060) anzeigt, Anlage in AUS-
Stellung bringen und dann wieder in EIN-Stellung, um den Fehler zu löschen. Dann die folgenden Tests durchführen, um
die Ursache für das Problem zu finden.
Ein linearer Durchflussmesser ist die genauste Art und Weise, die Durchflussmenge zu messen; er kann aber nicht bei
allen beschriebenen Tests verwendet werden. Ein linearer Durchflussmesser (Teilenummer 128933) ist bei Hypertherm
erhältlich. Die folgenden „Eimer“-Tests vermitteln eine gute Vorstellung über die Durchflussmenge.
Vor dem Testen
Anmerkung: Das Kühlmittel muss aus der Anlage abgelassen werden, bevor der in Reihe angeschlossene Filter
gereinigt wird (Schritt 1 unten). Das Kühlmittel in der Anlage läuft aus, sobald der in Reihe
angeschlossene Filter entfernt wird.

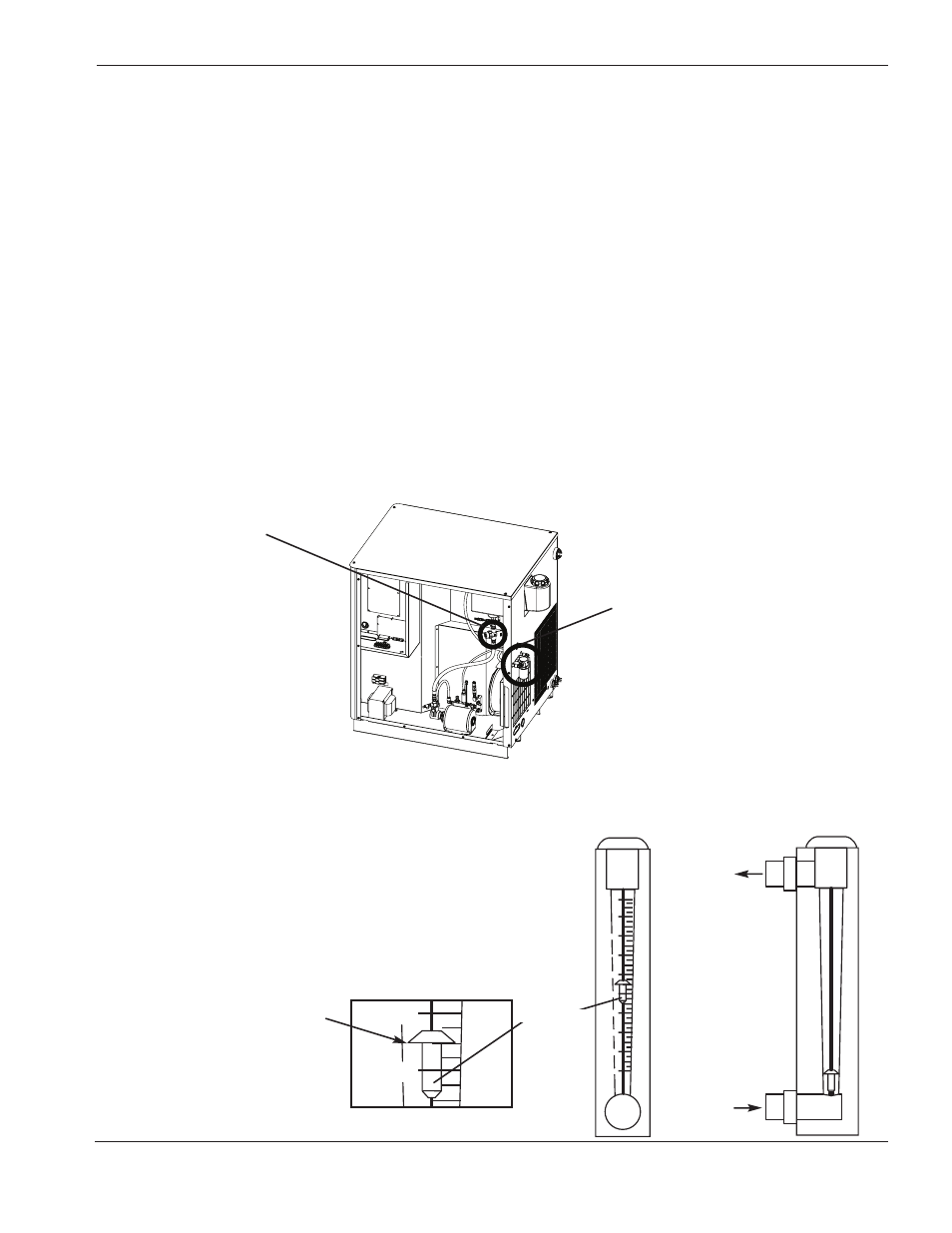

1. In Reihe angeschlossenen Filter reinigen.
2. Filter auf der Rückseite der Stromquelle austauschen.
3. Überprüfen, ob die Anlage den korrekten Kühlmittelstand hat, wenn sie nach Abschluss der Schritte 1 und 2 wieder
befüllt wird.
Einsatz des Hypertherm-Durchflussmessers (128933)
Es sind die unten genannten Schritte vorzunehmen, um eine genaue
Anzeige vom Durchflussmesser zu erhalten.
1. Durchflussmesser aufrecht halten. An beiden Achsen ausrichten.
2. Anzeige von der unten gezeigten Kante aus ablesen.
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Durchflussrichtung
Von dieser Kante aus ablesen.
Das Beispiel zeigt 1.1 an.
Filter auf der Rückseite
der Stromquelle
In Reihe angeschlossener
Filter
Schwimmer
