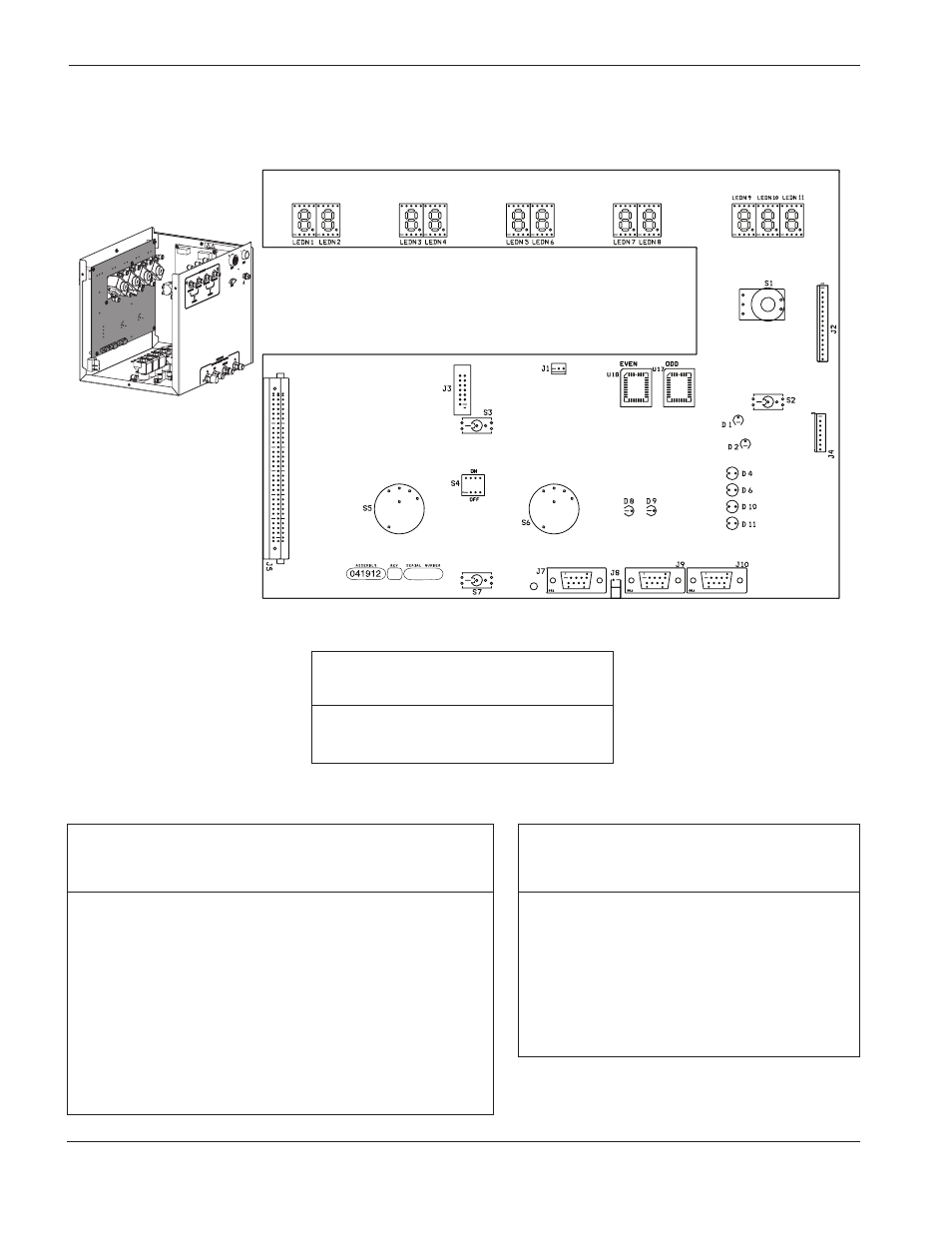

Gaskonsolen-Steuer-Baukarte PCB2
LED-Liste der Gaskonsolen-Steuer-Baukarte
LED Signalname Farbe
D1 + 5 VDC Grün
D2 + 3,3 VDC Grün
D4 Kühlmittelfehler Gelb
D6 Druckfehler Gelb
D8 CAN- TX Grün
D9 CAN- RX Grün
D10 Spannungsfehler Gelb
D11 Temperaturfehler Gelb
LEDN-Liste der Gaskonsolen-Steuer-Baukarte
LEDN Signalname Farbe
LEDN1 Plasma-Vorströmung, linke Ziffer Rot
LEDN2 Plasma-Vorströmung, rechte Ziffer Rot
LEDN3 Plasma-Schneiddurchfluss, linke Ziffer Rot
LEDN4 Plasma-Schneiddurchfluss, rechte Ziffer Rot
LEDN5 Sekundär-Vorströmung, linke Ziffer Rot
LEDN6 Sekundär-Vorströmung, rechte Ziffer Rot
LEDN7 Sekundär-Schneiddurchfluss, linke Ziffer Rot
LEDN8 Sekundär-Schneiddurchfluss, rechte Ziffer Rot
LEDN9 Strom, linke Ziffer Rot
LEDN10 Strom, mittlere Ziffer Rot
LEDN11 Strom, rechte Ziffer Rot
Firmwareliste für die Steuerungs-PCB2
Teil Teil-Nr.
U17 081092 UNGERADE
U18 081092 GERADE
5-42 HPR260 Manuell-Gas Betriebsanleitung
WARTUNG
