3

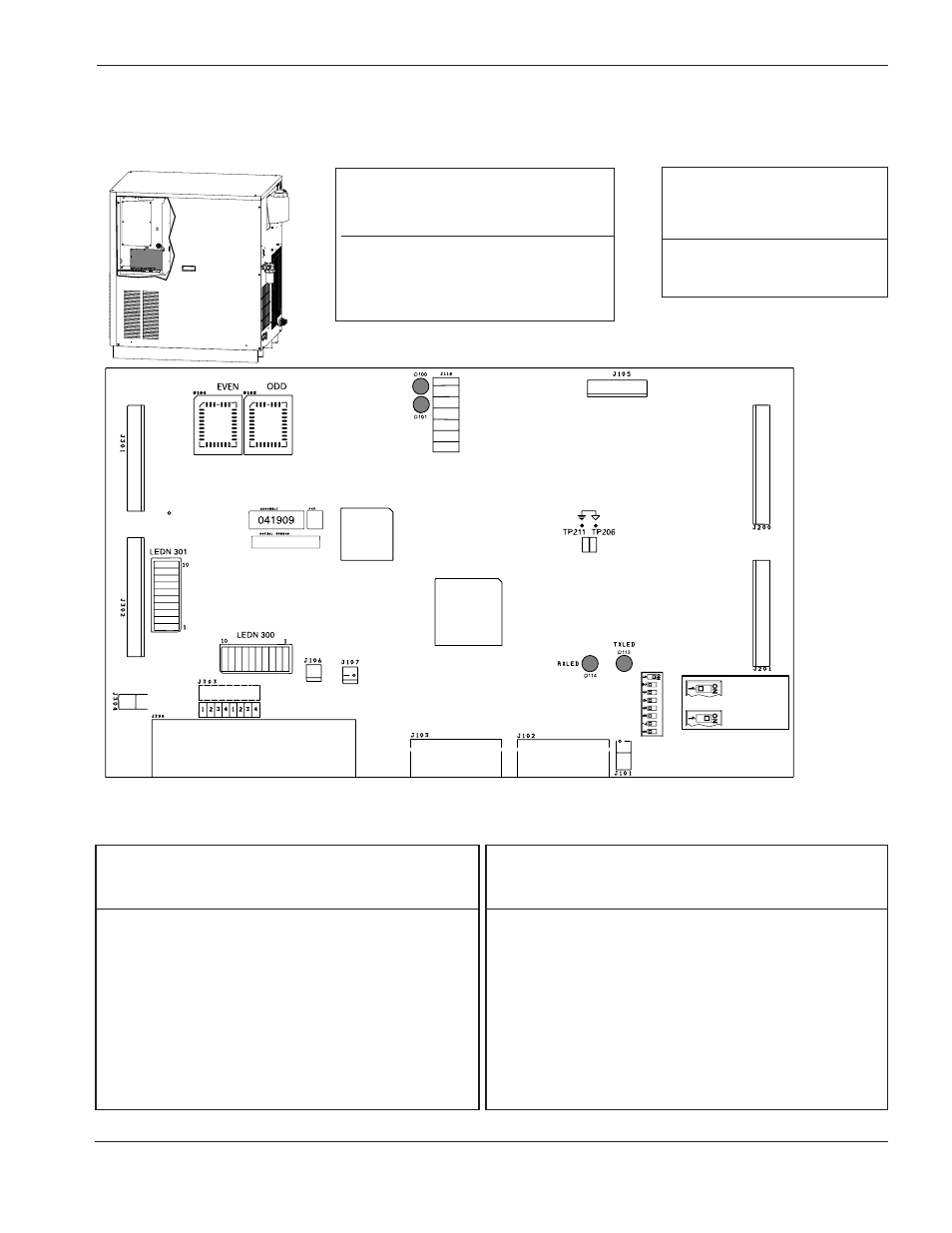

Stromquellen-Steuerbaukarte PCB3
LED-Liste der Steuerbaukarte
LED Signal Anmerkungen
D100 +5 VDC
D101 +3,3 VDC
D113 CAN TX
Konstantes Blinken
D114 CAN RX Konstantes Blinken
Firmwareliste für die
Steuerungs-PCB3
Teil Teil-Nr.
U104 081094 GERADE
U105 081094 UNGERADE
= HPR130
= HPR260
Anmerkung:
Siehe
Schaltpläne
bezüglich
anderer DIP-
Schalter-
Einstellungen
HPR260 Manuell-Gas Betriebsanleitung 5-37
WARTUNG
LEDN300-Liste der Steuerbaukarte
LEDN Ausgang Eingang Anmerkung
L EDN1 Maschinenvorschub
LEDN2 Fehler
LEDN3 Stromabsenkungsfehler
LEDN4 Nicht bereit
LEDN5 Softstart aktiv Unbenutzt
LEDN6 Pilotlichtbogen aktiv
LEDN7 Eckpunktstrom
LEDN8 Lochstechen
LEDN9 Halten
L EDN10 Plasmastart
LEDN301-Liste der Steuerbaukarte
LEDN Ausgang Eingang Anmerkung
L EDN1 Hochspannungstransformator
LEDN2 Pumpenmotor aktiv
LEDN3 Schaltschütz
LEDN4 Pilotlichtbogenrelais
LEDN5 Reserve
LEDN6 Überspannungswahl
LEDN7 Nicht angeschlossen
LEDN8 Nicht angeschlossen
LEDN9 Nicht angeschlossen
L EDN10 Phasenverlust
