Teile-Nr. Länge Teile-Nr. Länge
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
4
INBETRIEBNAHME
3-16 HPR260 Manuell-Gas Betriebsanleitung

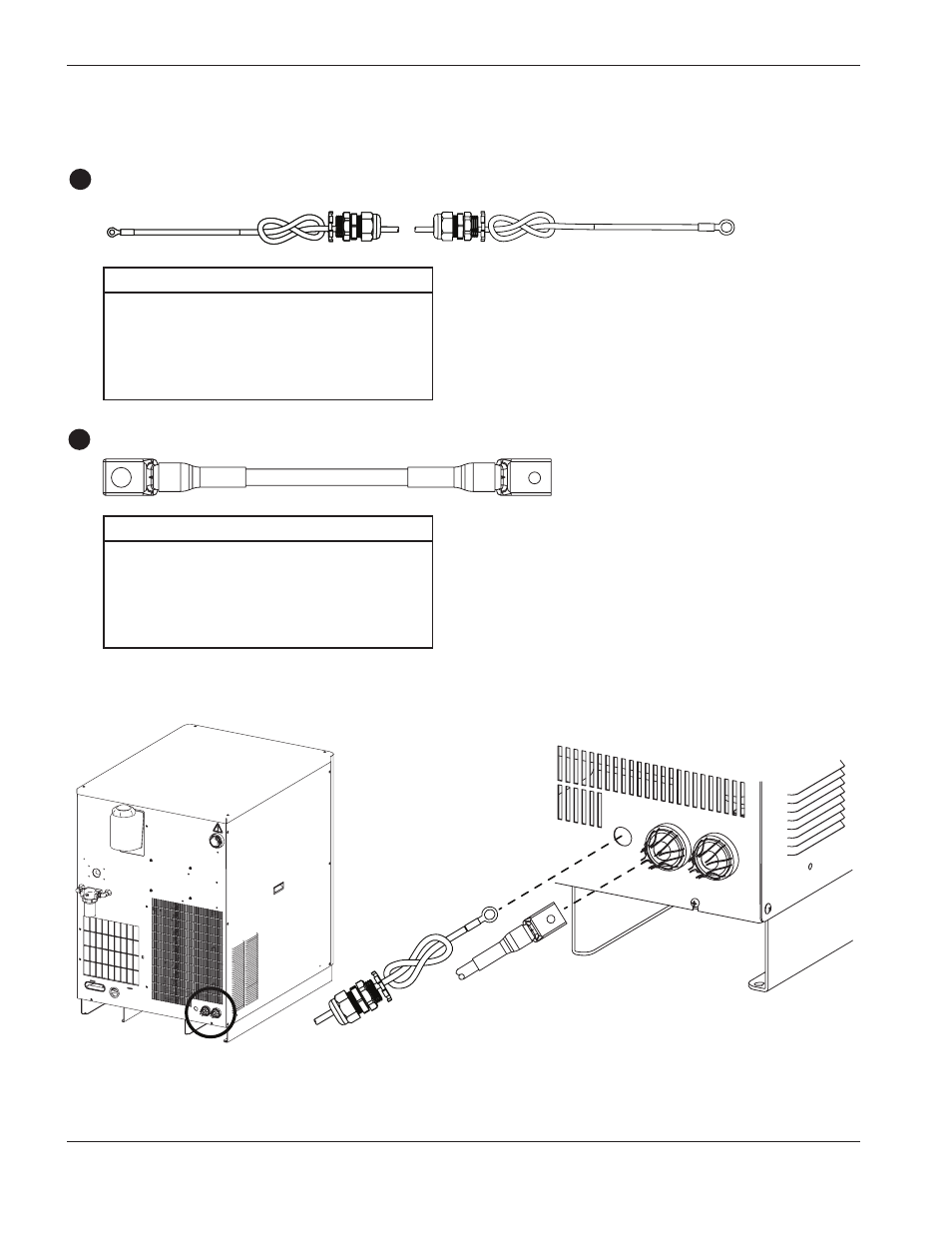

Kabel zwischen Stromquelle und Zündkonsole
Pilotlichtbogenkabel 1
Negativkabel
2
Pilotlichtbogenkabel
Negativkabel
Zündkonsole Stromquelle
Zündkonsole Eingabe-/Ausgabe-Baukarte
Teile-Nr. Länge Teile-Nr. Länge
123829* 1,5 m 123819 20 m
123816 3 m 123775 25 m
123817 4,5 m 123776 35 m
123773 7,5 m 123777 45 m
123818 10 m 123778 60 m
123774 15 m 123779 75 m
* Die Kabel mit den Nummern 123683 und 123829 sind für den Einsatz in Anlagen bestimmt, bei denen die Zündkonsole auf der Stromquelle
montiert ist.
