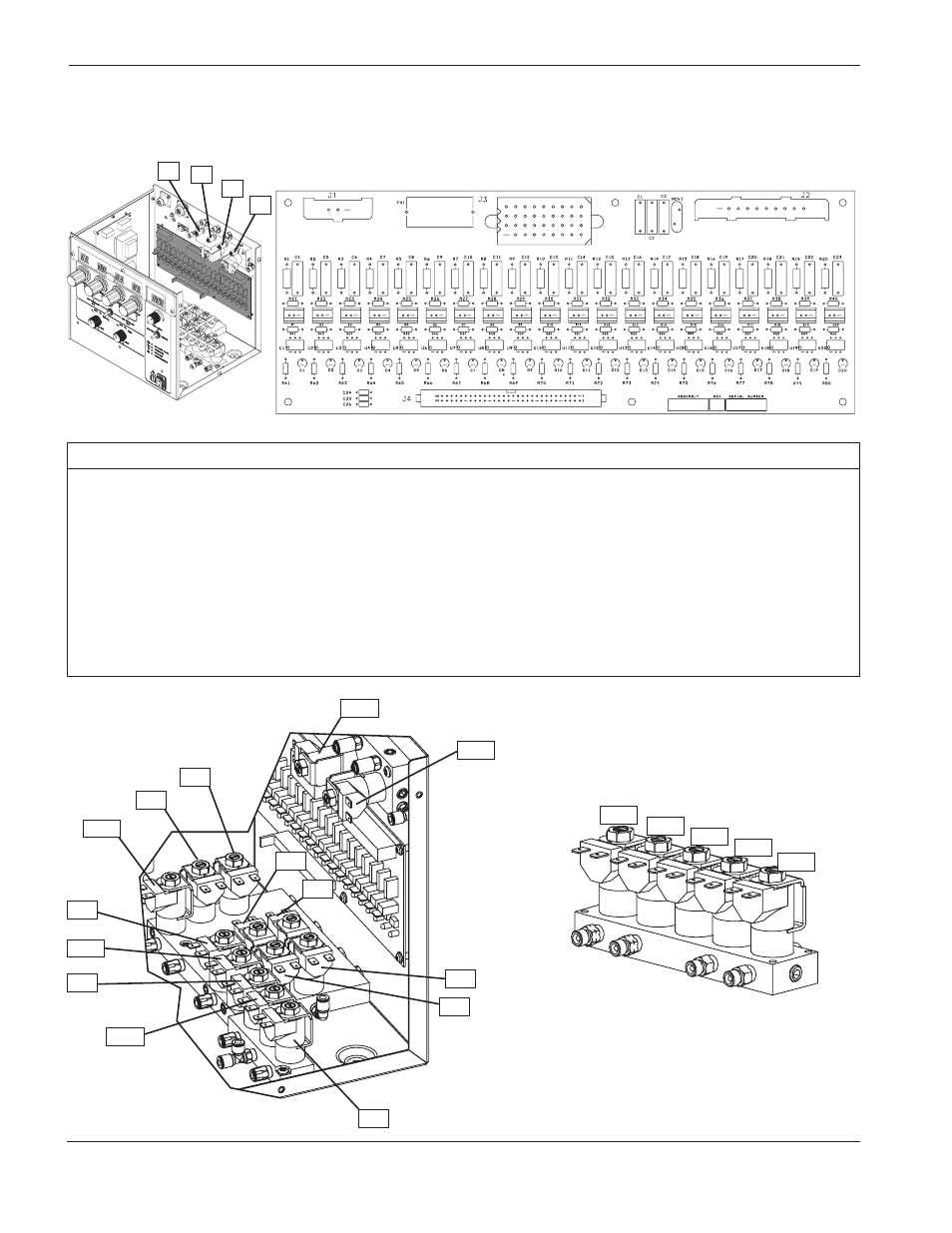

Gaskonsolen-Wechselstrom-Ventiltreiber-Baukarte PCB3
LED Signalname Farbe LED Signalname Farbe
D1 SV1 Rot D11 SV11 Rot
D2 SV2 Rot D12 SV12 Rot
D3 SV3 Rot D13 SV13 Rot
D4 SV4 Rot D14 SV14 Rot
D5 SV5 Rot D15 SV15 Rot
D6 SV6 Rot D16 SV16 Rot
D7 SV7 Rot D17 SV17 Rot
D8 SV8 Rot D18 SV18 Rot
D9 SV9 Rot D19 SV19 Rot
D10 SV10 Rot D20 SV20 Rot
P2
P1
P3
P4
SV14
SV13
SV6
SV8
SV10
SV12
SV2
SV4
SV5
SV3
SV9
SV11
SV1
SV7
SV16
SV17
SV18
SV19
SV20
Abschalt-Ventil-Baugruppe
