3
INBETRIEBNAHME
HPR260 Manuell-Gas Betriebsanleitung 3-31
Brenneranschlüsse

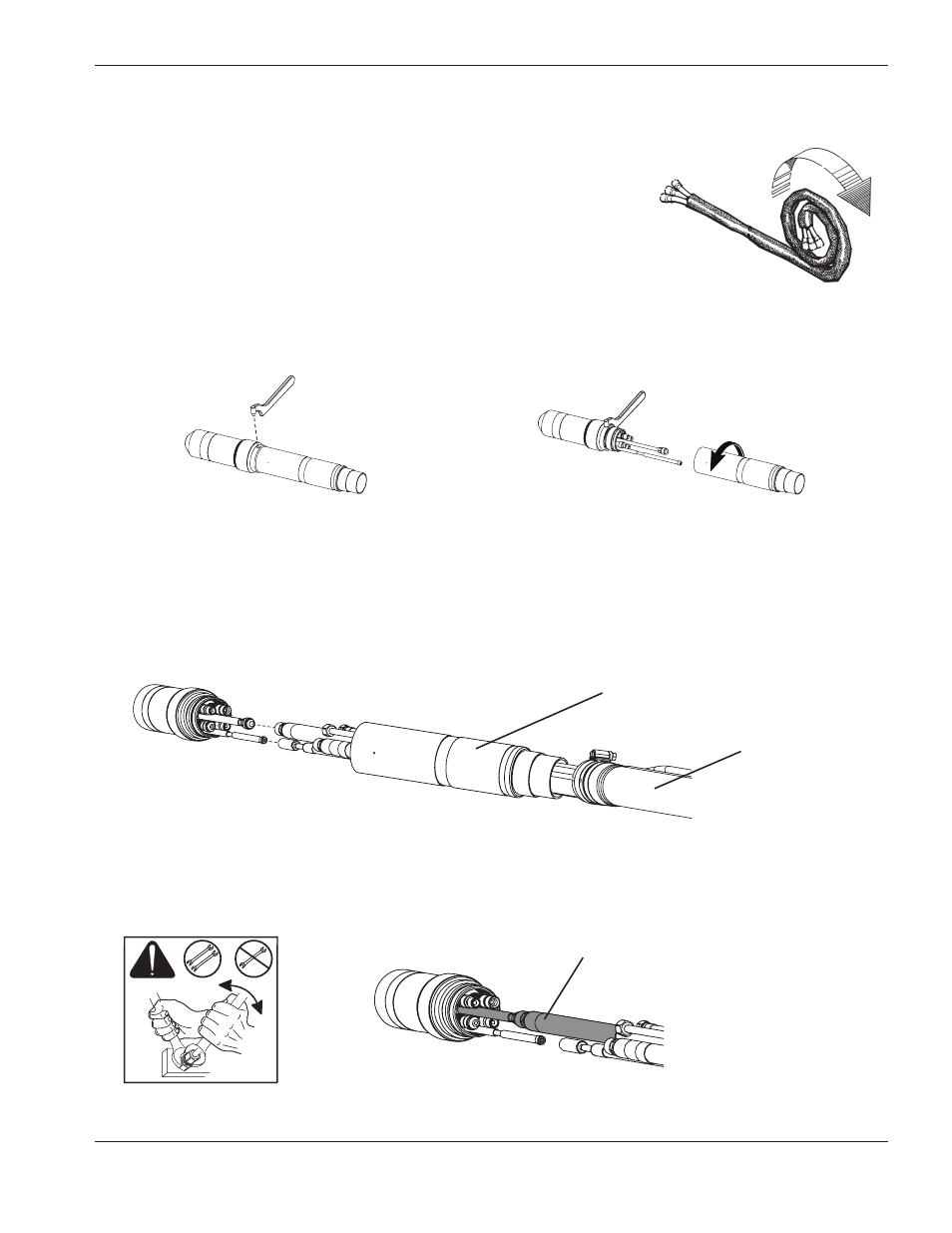

Anschluss des Brenners an das Brennerschlauchpaket
1. Die ersten 2 Meter der Leitungen auf einer ebenen Oberfläche abrollen.
2. Brenner mit dem Schraubenschlüssel (104269) festhalten und Montagemuffe vom Brenner abnehmen.
3. Geflochtene Ummantelung zurückschieben und die Manschette über die Kabel streifen. Brenner mit den Schläuchen
im Schlauchpaket ausrichten. Die Schläuche können nicht verdreht werden. Sie sind mit Klebeband
zusammengebunden, um einer Verdrehung vorzubeugen.
4. Schlauch ‚Kühlmittel EIN’ an den Brenner anschließen.
Geflochtene
Ummantelung
Manschette
Schlauch ‚Kühlmittel EIN’
2WRENCHES
