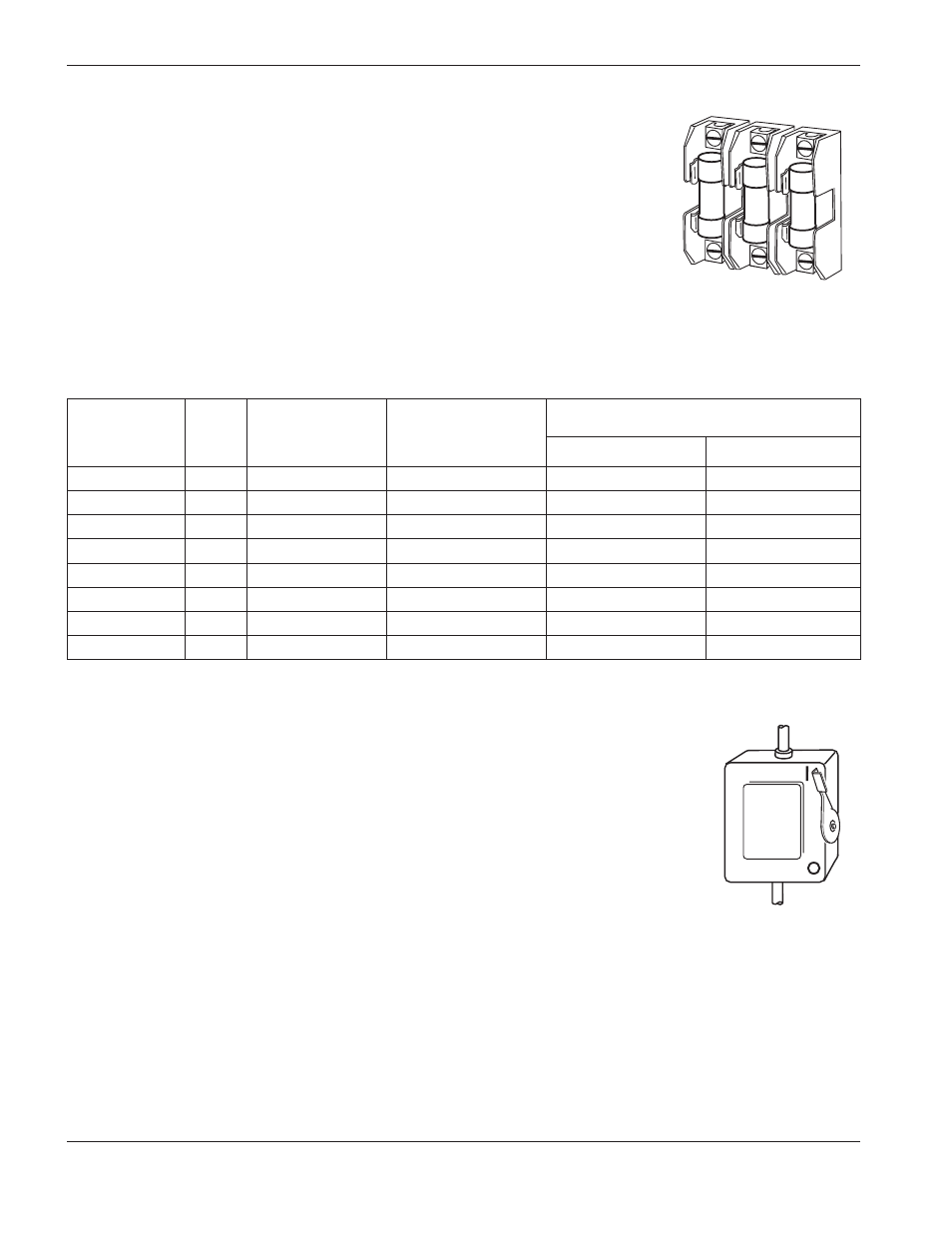

Netz-Trennschalter
Der Netz-Trennschalter dient der Unterbrechung (Isolierung) der Netzversorgung. Diesen
Schalter in der Nähe der Stromquelle installieren, damit der Bediener ihn leicht erreichen kann.
Der Netz-Trennschalter ist von qualifiziertem Personal entsprechend den nationalen und
regionalen Vorschriften zu installieren.
Der Schalter muss:
• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von der
Netzversorgung trennen,
• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit „O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in “AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notausschalter fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige Tabelle)
zu gewährleisten.
Netzkabel
Die Kabelstärken sind vom Abstand zwischen Steckdose und Hauptschalttafel abhängig. Die empfohlenen Kabelstärken in
der obigen Tabelle wurden dem 1990er Handbuch für U.S. National Electric Code (US-Elektroinstallationsvorschriften),
Tabelle 310.16 entnommen. Es ist ein vieradriges Netzstromkabel des Typs SO mit einem Wärmeleitwert von 60 °C zu
verwenden. Die Installationen sind von qualifiziertem Personal auszuführen.
Stromerfordernisse
Allgemeines
Alle Schalter, trägen Sicherungen und Netzkabel werden vom Kunden beigestellt und
müssen entsprechend den nationalen und regionalen Elektrizitätsvorschriften ausgewählt
werden. Die Installation muss von einem zugelassenen Elektriker vorgenommen werden.
Es ist ein separater Primärleitungs-Netz-Trennschalter für die Stromquelle zu einzusetzen.
Anmerkung: Die Hauptversorgungsschutzvorrichtung (Schutzschalter oder
Sicherung) muss so dimensioniert sein, dass alle Abzweig-
Versorgungslasten sowohl für Einschaltstrom als auch Dauerstrom verarbeitet werden können.
Die Stromquelle muss in einen der Abzweig-Versorgungsschaltkreise hinein verdrahtet sein. Die
Stromquelle hat einen Dauerstrom, der in der unten angegebenen Tabelle aufgelistet ist, und hat
einen Einschaltstrom, der dem Zehnfachen des Nenneingangsstroms spricht und der bis zu
0,2 Sekunden bzw. 10 Leitungstakte andauern kann.
SWITCH BOX
Anmerkung: Die Kabel-AWG-Empfehlungen sind Tabelle 310-16 des Handbuches der Nationalen
Elektrizitätsvorschriften entnommen.
FUSE
Netz-
spannung
Phasen
Netzstrom bei
45,5 kW Ausgang
Empfohlene Größe
der trägen Sicherung
Empfohlene Kabelgröße bei 15 m
maximaler Länge
Bemessen für 60 °C Bemessen für 90 °C
200/208 VAC
3
149/144 A
175 A
—
67,5 mm
2
(2/0 AWG)
220 VAC
3
136 A
175 A
—
67,5 mm
2
(2/0 AWG)
240 VAC
3
124 A
150 A
107,2 mm
2
(4/0 AWG) 53,5 mm
2
(1/0 AWG)
380 VAC
3
79 A
95 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
400 VAC
3
75 A
90 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
440 VAC
3
68 A
80 A
42,4 mm
2
(1 AWG)
21,2 mm
2
(4 AWG)
480 VAC
3
62 A
75 A
33,6 mm
2
(2 AWG)
21,2 mm
2
(4 AWG)
600 VAC
3
50 A
60 A
26,7 mm
2
(3 AWG)
13,3 mm
2
(6 AWG)
