3
INBETRIEBNAHME
HPR260 Manuell-Gas Betriebsanleitung 3-35
Brennermontage und Ausrichtung
Siehe auch Wechsel von Verschleißteilen in Abschnitt 4 hinsichtlich der Installation von Verschleißteilen im Brenner.
Erfordernisse für die Brennerhöhenverstellung
Die Anlage erfordert eine qualitativ hochwertige, motorisierte Brennerhöhenverstellung mit genügend Vorschub, um alle
Erfordernisse hinsichtlich der Schneiddicke erfüllen zu können. Die Brennerhöhenverstellung muss einen vertikalen
Vorschub von 203 mm bieten. Die Einheit sollte dazu in der Lage sein, eine konstante Geschwindigkeit von bis zu 5080
mm/min mit Direktbremsung aufrecht zu erhalten. Eine Einheit, die über den Ausschaltpunkt hinaus abdriftet, ist nicht
akzeptabel.
Montage des Brenners

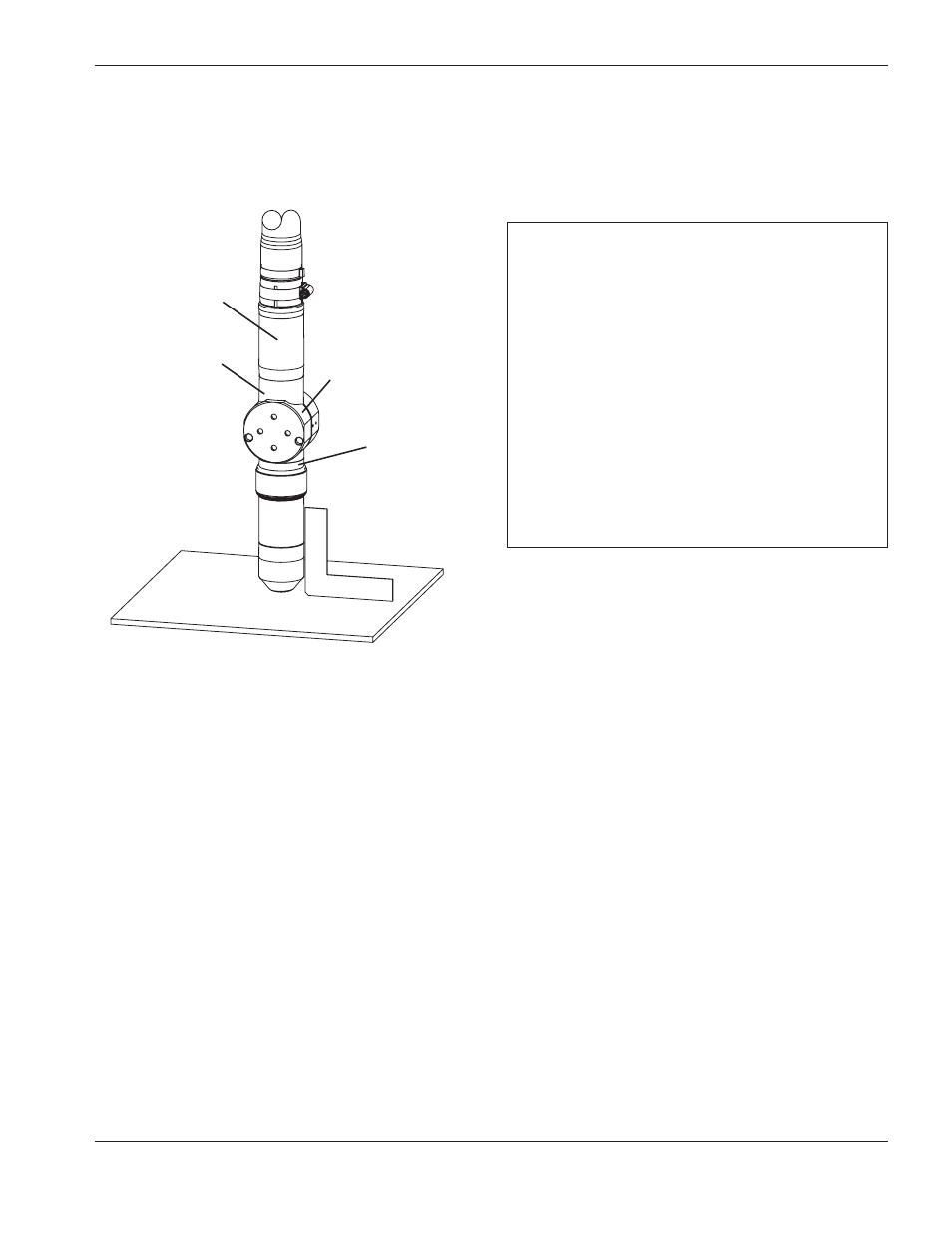

Brennerausrichtung
Um den Brenner rechtwinklig zum Werkstück auszurichten, ist ein Winkel zu verwenden. Siehe Abbildung oben.
Installationsanmerkung
1. Brenner (mit angebrachtem
Brenners
chlauchpaket) in der Brennerhalterung
installieren.
2. Brenner unter die Montageklammer bringen, so
dass die Klammer den unteren Teil des
Brennerschafts umschließt, die Schnellkupplung
des Brenners aber nicht berührt.
3. Sicherungsschrauben festziehen.
Anmerkung: Die Klammer sollte so weit unten
wie möglich am Brennerschaft
angebracht sein, um die Vibration
an der Brennerspitze minimal
zu halten.
Unterer Brennerschaft
Brennermontageklammer
(vom Kunden beigestellt)
Oberer Brennerschaft
Schnellkupplungs-
Steckdose
