4
INBETRIEBNAHME
3-20 HPR260 Manuell-Gas Betriebsanleitung

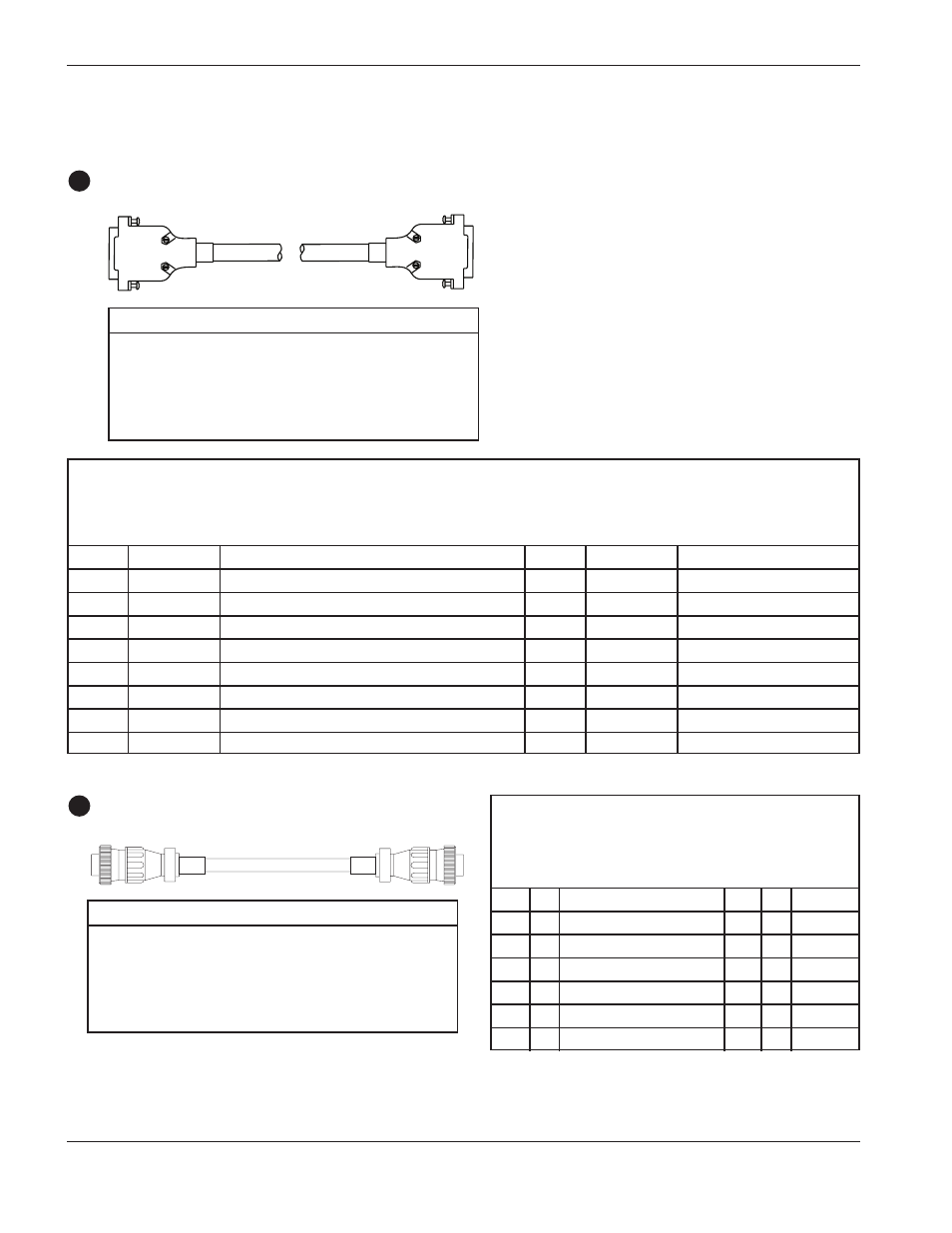

Kabel zwischen Stromquelle und Gaskonsole
Steuerkabel
5
Netzkabel
6
Teile-Nr. Länge Teile-Nr. Länge
123785 * 3 m 123740 25 m
123846 4,5 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
123848 20 m
Teile-Nr. Länge Teile-Nr. Länge
123784 * 3 m 123737 25 m
123839 4,5 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
123841 20 m
LISTE DER KABELSIGNALE – zwischen Stromquelle und Gaskonsole
Anschluss an der Stromquelle Anschluss an der Gaskonsole
Stift- Eingabe/ Stift- Eingabe/
nummer Ausgabe Beschreibung nummer Ausgabe Funktion
1 Unbenutzt 1
6 Unbenutzt 6
2 Eingabe/Ausgabe CANL 2 Eingabe/Ausgabe CAN – Serielle Kommunikation
7 Eingabe/Ausgabe CANH 7 Eingabe/Ausgabe CAN – Serielle Kommunikation
3 CAN-Erdung 3 CAN – Bezugsmasse
9 Unbenutzt 9 Unbenutzt
8 Unbenutzt 8
4 Unbenutzt 4
5 Unbenutzt 5
LISTE DER KABELSIGNALE –
zwischen Stromquelle und Zündkonsole
Stromquelle Gaskonsole
Stift- Stift-
nummer E/A Beschreibung nummer E/A Funktion
1 120 VAC spannungsführend 1
2 120 VAC Rückleitung 2
3 Schutzleiter 3
4 Unbenutzt 4
5 Unbenutzt 5
6 24Vac spannungsführend 6
7 24Vac Rückleitung 7
E/A = Eingabe/Ausgabe
* Die Kabel mit den Nummern 123844 und 123845 sind für den Einsatz in Anlagen bestimmt, bei denen die Zündkonsole auf der Stromquelle
montiert ist.
