Überprüfung des Durchflussschalters
1. Strom auf EIN schalten.

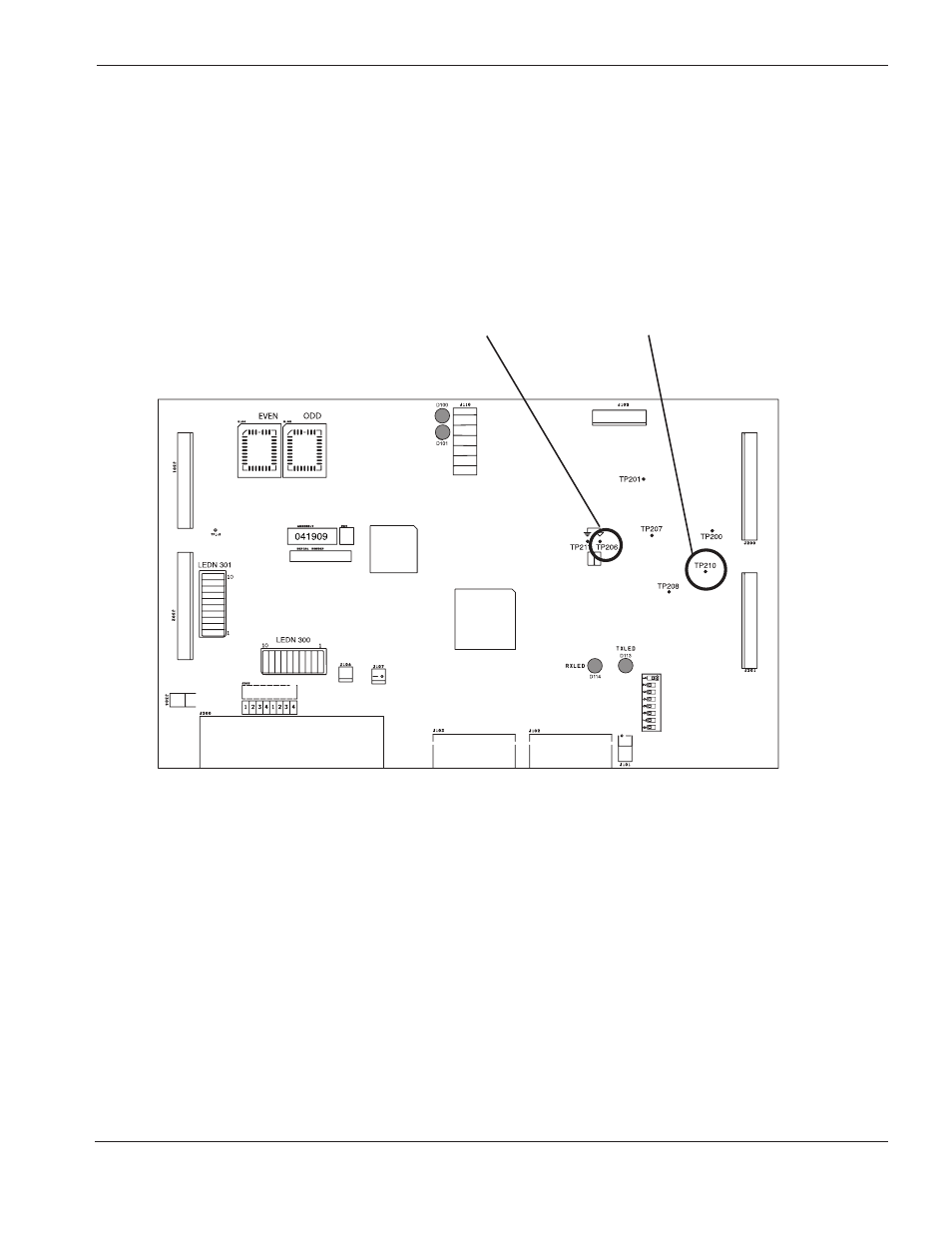

2. VDC zwischen TP210 und TP206 messen.
TP206 ist auf PCB3 gemeinsam. TP210 gibt eine gefilterte, mit 67 % skalierte Spannung vom Durchflussschalter
ab. 0,45 VDC (0,67 VDC am Durchflussschalter) entsprechen 2,3 l/min. Wenn die Spannungsanzeige von TP210
unter 0,45 VDC liegt und der Durchfluss größer oder gleich 3,0 l/min beträgt, Durchflussschalter austauschen.
HPR260 Manuell-Gas Betriebsanleitung 5-35
WARTUNG
4
TP 206 TP 210
