Netzverbindung

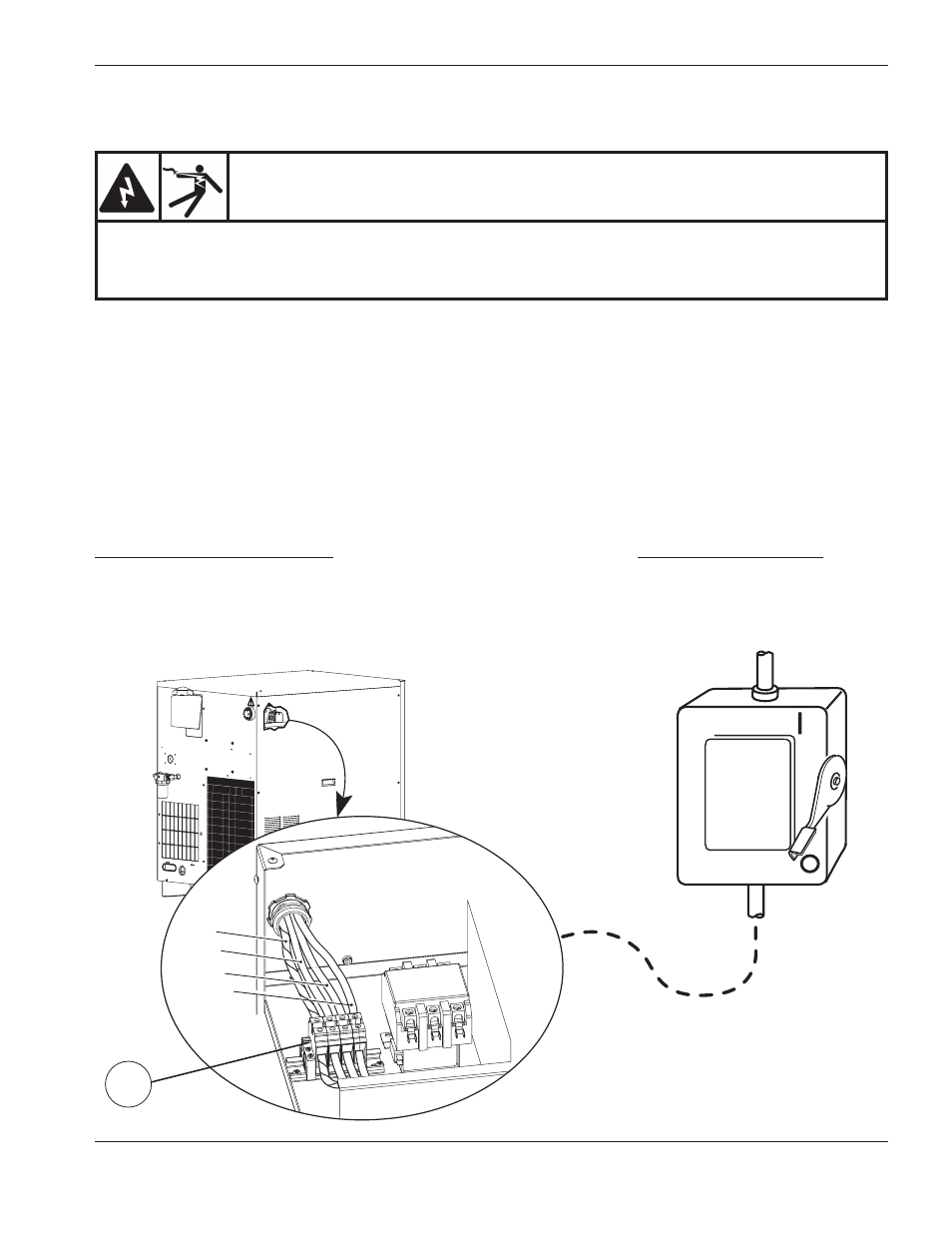

1. Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle hindurchführen.
2. Schutzleiterkabel (PE) an den Schutzleiter-Anschluss (GROUND) von TB1 anschließen, wie nachfolgend gezeigt.
3. Drähte des Netzkabels an die Anschlussklemmen von TB1 anschließen, wie nachfolgend gezeigt.
4. Überprüfen, ob der Netztrennschalter in AUS-Stellung ist und für die Dauer der Installation der Anlage
auch in der AUS-Stellung bleibt.
5. Die Drähte des Netzkabels zum Netztrennschalter unter Beachtung der nationalen oder regionalen
Elektrizitätsvorschriften anschließen.
Netz-
Trenn-
schalter
Netzkabel
Nordamerikanische Drahtfarben
U = Schwarz
V = Weiß
W = Rot
(PE) Schutzleiter = Grün/Gelb
Europäische Drahtfarben
U = Schwarz
V = Blau
W = Braun
(PE) Schutzleiter = Grün/Gelb
TB1
W
V
GND
U
GEFAHR
STROMSCHLAG IST LEBENSGEFÄHRLICH.
Der Hauptnetzschalter muss in AUS-Stellung sein, bevor Netzkabelanschlüsse vorgenommen werden.
In den USA ist ein „Verriegelungs-Kennzeichnungs”-Verfahren zu verwenden, bis der Service oder die
Wartung abgeschlossen ist. In anderen Ländern sind entsprechend die regionalen bzw. nationalen
Sicherheitsmaßnahmen zu befolgen.
