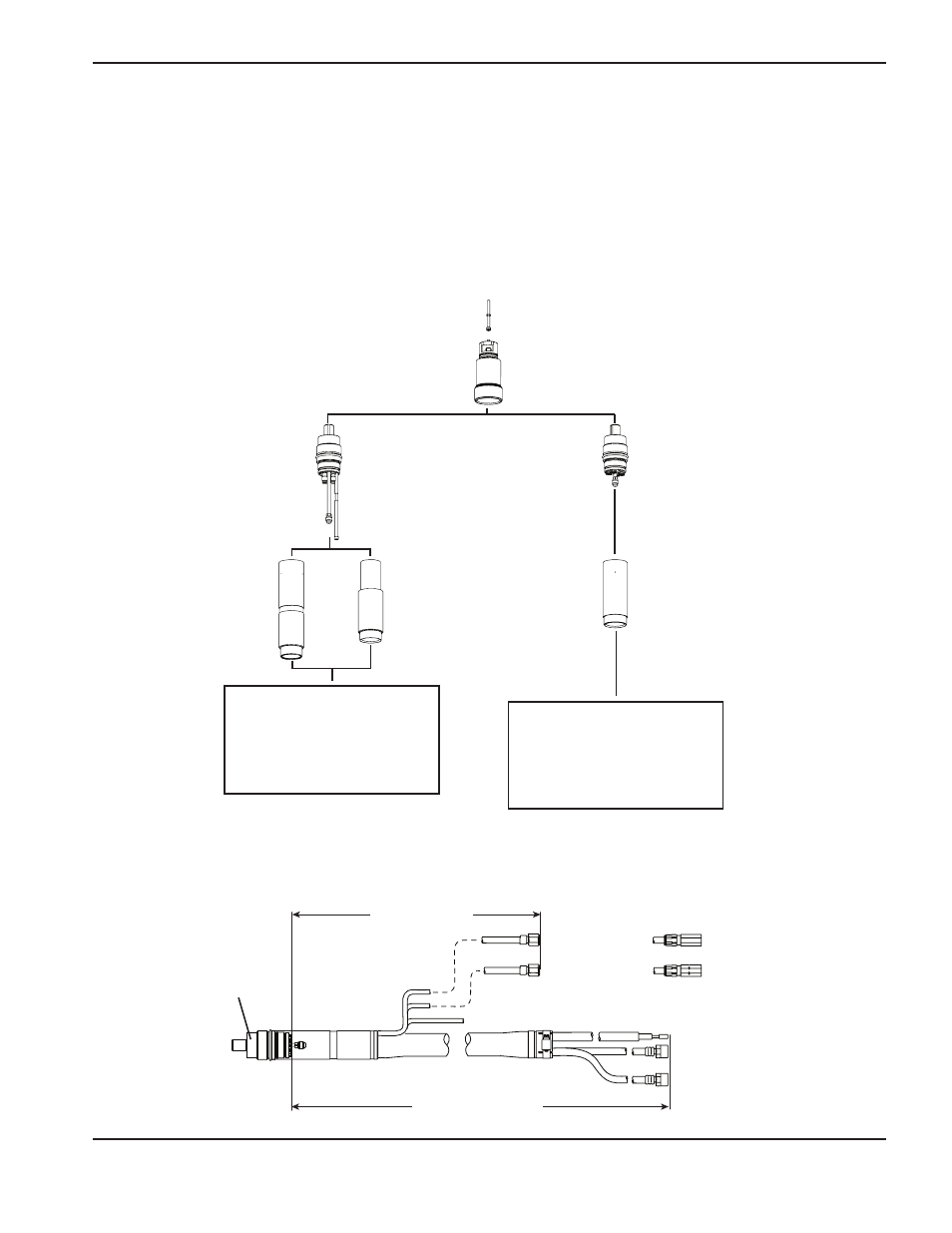

Wahl der Verschleißteile
Anmerkung: Zum Fasenschneiden können Standard-Verschleißteile verwendet werden, sie sind jedoch nicht für
das Fasenschneiden optimiert.
Wasserrohr 220571 oder 220700 muss im HPR-Brenner installiert werden, wenn die speziell für das Fasenschneiden
konstruierten Verschleißteile verwendet werden. Die Fasen-Schnellkupplung mit kurzer Brennermontagemuffe hat
Einschubanschlüsse und muss mit speziellen Schlauchpaketsätzen verwendet werden, welche in diesem Abschnitt
aufgelistet sind.
Wasserrohr 220571
(220700 für 130A unlegierten Stahl)
Brenner 220162
Verwendung bei in allen Einsätzen
Fasen-Schnellkupplung 220573
Kurzer Brennermontageschaft als
Teil von 220573
Brennerschaft: standard
220232
Brennerschaft: lang
220516
Standard-Schnellkupplung 220163
Leitungen mit Einschubanschlüssen
und 1,83 m Gasleitungen
ODER
Leitungen mit Einschubanschlüssen
und 2,5 m Gasleitungen
Leitungen mit Standardanschlüssen
und 1,83 m Gasleitungen
ODER
Leitungen mit Standardanschlüssen
und 2,5 m Gasleitungen
Siehe Tabelle 1
auf der nächsten
Seite
Siehe Tabelle 2
auf der nächsten
Seite
Schnellkupplungsbaugruppe
Gasleitungslänge
Gesamtleitungslänge
Standard-
Schlauchpaket
zu den
Messkonsolen -
anschlussstücken
Zur entfernten
Hochfrequenzkonsole
Fasen-
Schlauchpaket
zu den
Messkonsolenan -
schlussstücken
HPR260 Manuell-Gas
Betriebsanleitung
c-13
ANHANG C – FASENSCHNEIDEN
