II - 5 Meßwerte ausgeben
POSITIP 855
Technische Information
105
1
2
3
5
4
1
2
3
5
4
1
2
3
5
4

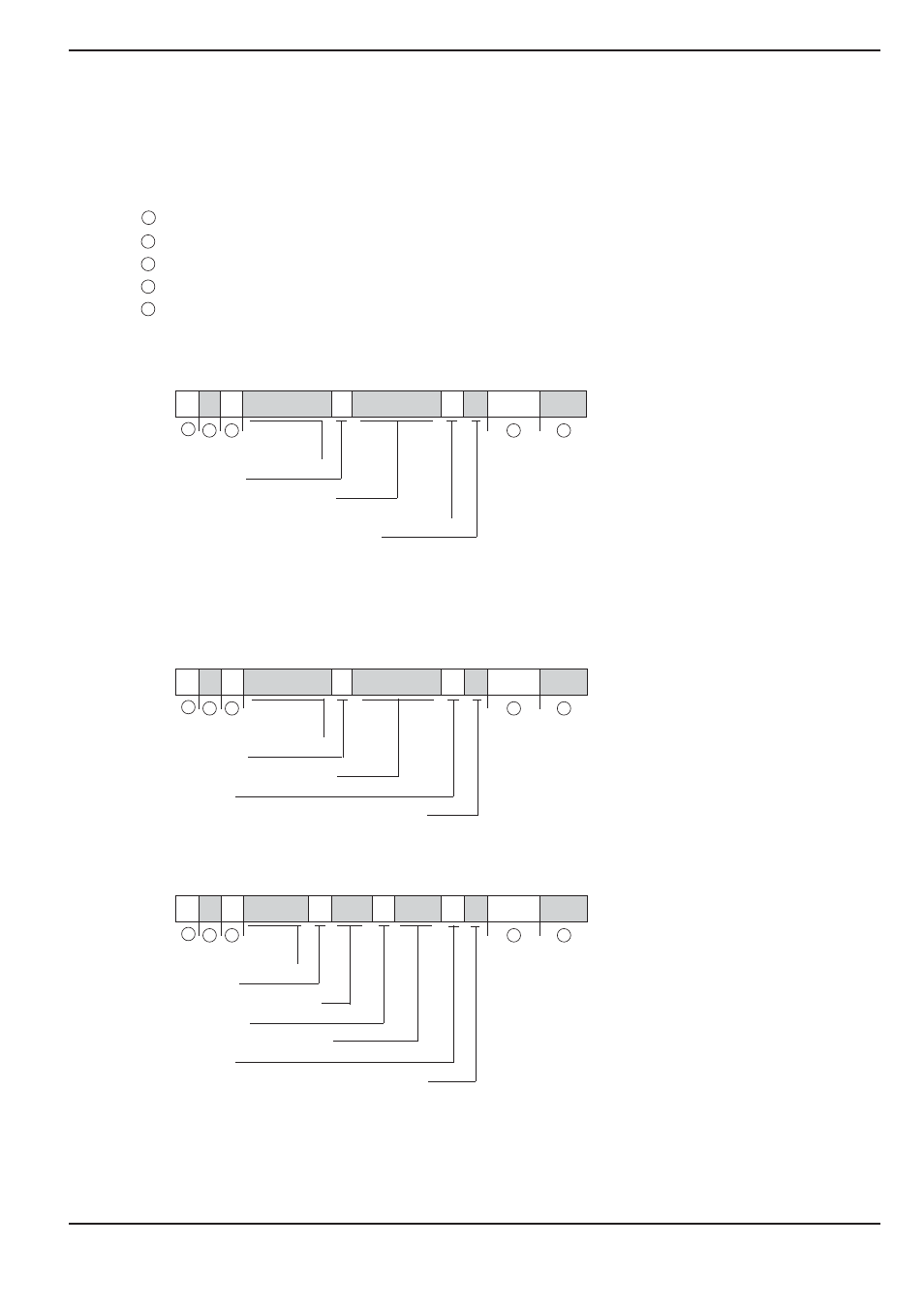

Beispiele zur Zeichenausgabe an der Daten-Schnittstelle
Für die drei Beispiele auf dieser Seite gilt:
Die Meßwert-Ausgabe wird mit Ctrl B oder einem Schaltsignal
am Eingang EXT gestartet. Es bedeuten
1
Koordinatenachse
2
Gleichheitszeichen
3
Vorzeichen
4
Wagen-Rücklauf (engl. Carriage Return)
5
Zeilenvorschub (engl. Line Feed)
1. Beispiel: Linearachse mit Radius-Anzeige X = + 5841,2907 mm
X = + 5 8 4 1 . 2 9 0 7
R <CR> <LF>
2 bis 7 Vorkommastellen
Dezimalpunkt
1 bis 6 Nachkommastellen
Maßeinheit: Leerzeichen bei mm, " bei Zoll
Istwert-Anzeige:
R bei Radius, D bei Durchmesser
Restweg-Anzeige:
r bei Radius, d bei Durchmesser
2. Beispiel: Drehachse mit Grad-Anzeige C = + 1260,0000°
C = + 1 2 6 0 . 0 0 0 0
W <CR> <LF>
4 bis 8 Vorkommastellen
Dezimalpunkt
0 bis 4 Nachkommastellen
Leerzeichen
W für Winkel (Bei Restweg-Anzeige: w)
3. Beispiel: Drehachse mit Grad-Minuten-Sekunden-Anzeige C = +360° 23' 45''
C = + 3 6 0 : 2 3 : 4 5
W <CR> <LF>
3 bis 8 Stellen Grad
Doppelpunkt
0 bis 2 Stellen Minuten
Doppelpunkt
0 bis 2 Stellen Sekunden
Leerzeichen
W für Winkel (Bei Restweg-Anzeige: w)
