I - 2 Arbeiten mit dem POSITIP – Erste Schritte
22 Benutzer-Anleitung POSITIP 855
Antast-Funktionen zum Bezugspunkt-Setzen
Mit den POSITIP-Antast-Funktionen lassen sich Bezugspunkte
mit einem HEIDENHAIN Kantentaster KT setzen.
Die Antast-Funktionen können Sie auch nutzen, wenn Sie das
Werkstück mit einem Werkzeug ankratzen.
Bezugspunkt-Setzen mit dem Kantentaster
Bezugspunkte setzen Sie mit einem HEIDENHAIN Kantentaster
KT besonders einfach.
Dabei stellt Ihnen der POSITIP Antast-Funktionen zur Verfügung:
• Werkstück-Kante als Bezugslinie:
Kante
• Mittellinie zwischen zwei Werkstück-Kanten:
Mittellinie
• Mittelpunkt einer Bohrung oder eines Zylinders:
Kreismitte
Bei Kreismitte muß die Bohrung in einer Hauptebene
liegen. Die drei Hauptebenen werden durch die Achsen X / Y,
Y / Z oder Z / X aufgespannt.
Den HEIDENHAIN Kantentaster KT 120 können Sie nur
einsetzen, wenn das Werkstück elektrisch leitend ist.
Vorbereitung: Taststift-Durchmesser eingeben und Bezugspunkt wählen
ÿä Drücken Sie die Taste MOD und blättern Sie zur Softkey-Leiste
mit dem Softkey Kantentaster.
ä Wählen Sie den Anwender-Parameter Kantentaster.
ä Geben Sie den Taststift-Durchmesser des Kantentasters ein
und bestätigen Sie die Eingabe mit ENT.
ä Wählen Sie den Anwender-Parameter Bezugspunkt.
ä Geben Sie die Nummer des gewünschten Bezugspunkts ein
und bestätigen Sie die Eingabe mit der Taste ENT.
ä Drücken Sie die Taste MOD erneut.
Die Nummer des gewählten Bezugspunkts steht rechts unten
am Bildschirm.
Der POSITIP berücksichtigt den eingegebenen
Taststift-Durchmesser in allen Antast-Funktionen.
Mehr Informationen zu den Anwender-Parametern
finden Sie in Kapitel I - 7.
Antast-Funktion abbrechen
Der POSITIP zeigt während einer Antast-Funktion den Softkey
Abbruch
an.
Wenn Sie diesen Softkey drücken, springt der POSITIP wieder
in den Grundzustand der gewählten Antast-Funktion.

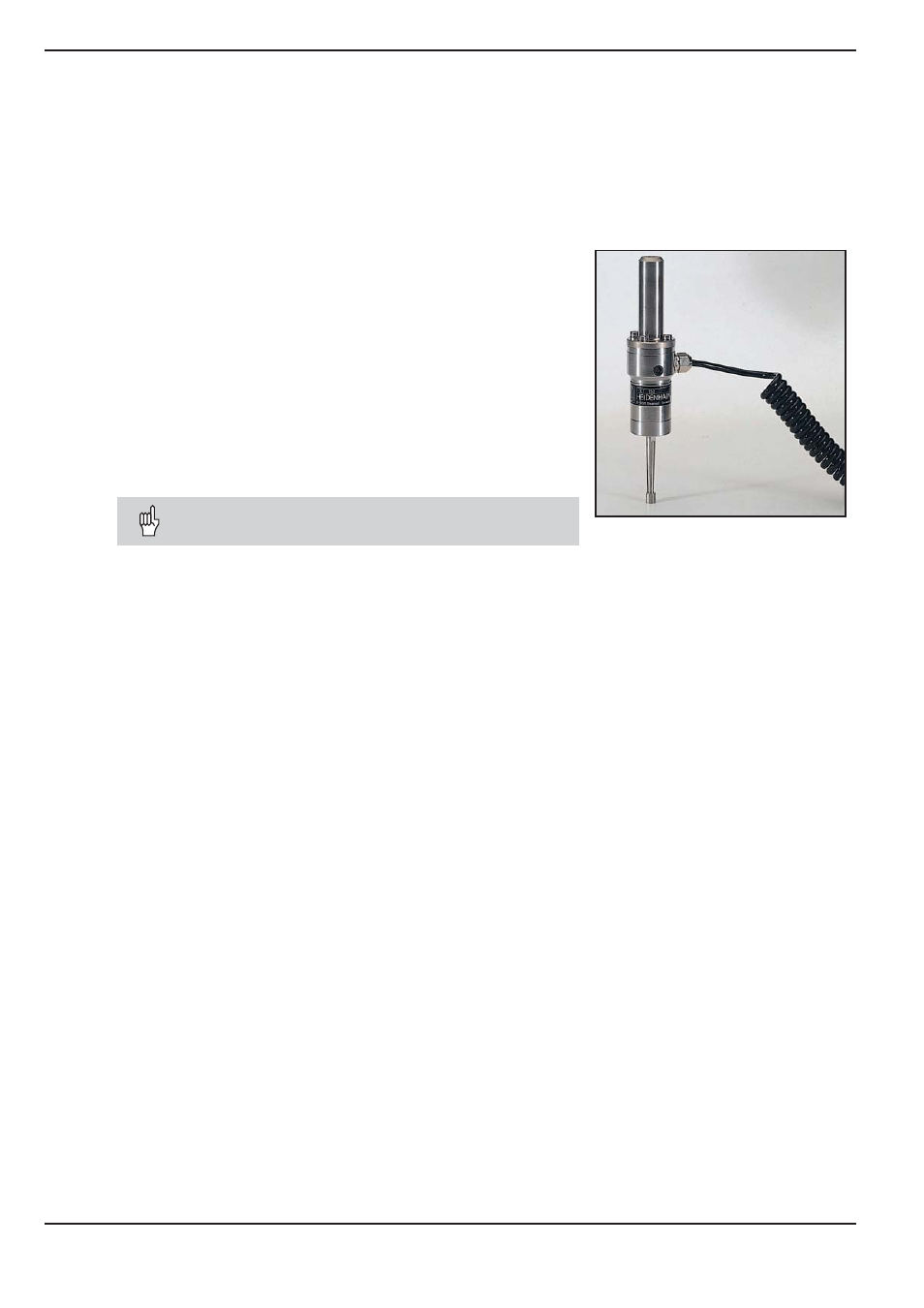

Bild 19: Der HEIDENHAIN Kantentaster KT
