I - 3 Arbeiten mit dem POSITIP Bohrbilder
36
Benutzer-Anleitung
POSITIP 855

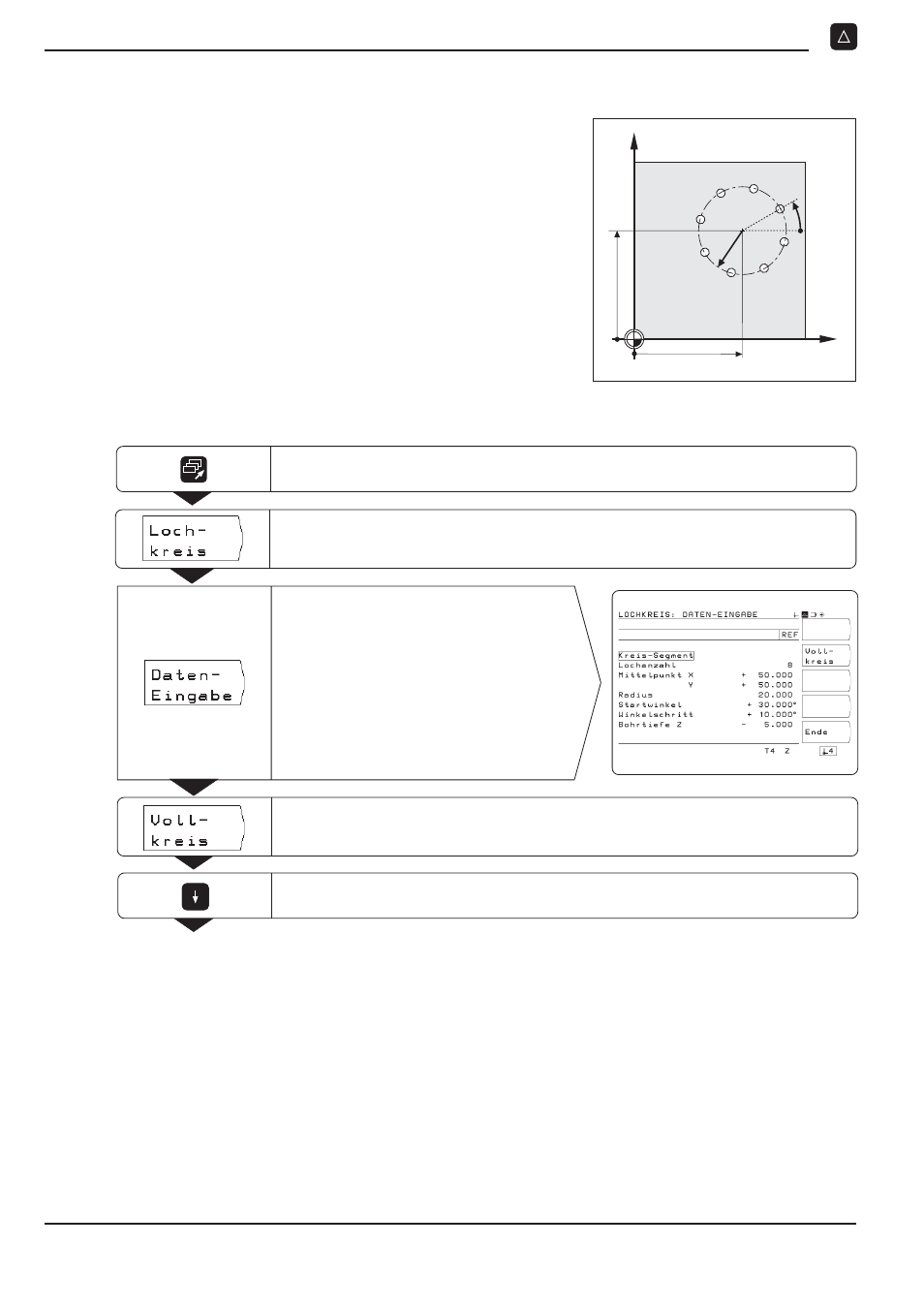

Beispiel: Lochkreis eingeben und ausführen
Anzahl der Bohrungen
8
Mittelpunkts-Koordinaten
X = 50 mm
Y = 50 mm
Lochkreis-Radius
20 mm
Startwinkel: Winkel zwischen
X-Achse und erster Bohrung
30°
Bohrtiefe
Z = 5 mm
Y
X
30°
R20
50
50
0
0
Lochkreis
1. Schritt: Lochkreis-Daten eingeben
Betriebsart: RESTWEG
Lochkreis
wählen.
Daten-Eingabe
wählen.
Falls nötig: Daten-Eingabe für Vollkreis vorbereiten.
Über den Daten steht umrahmt Vollkreis.
Der Softkey springt um auf Kreis-Segment.
Daten eingeben und Dialog aufrufen.
Zur zweiten Softkey-Leiste in der Betriebsart RESTWEG umschalten.
