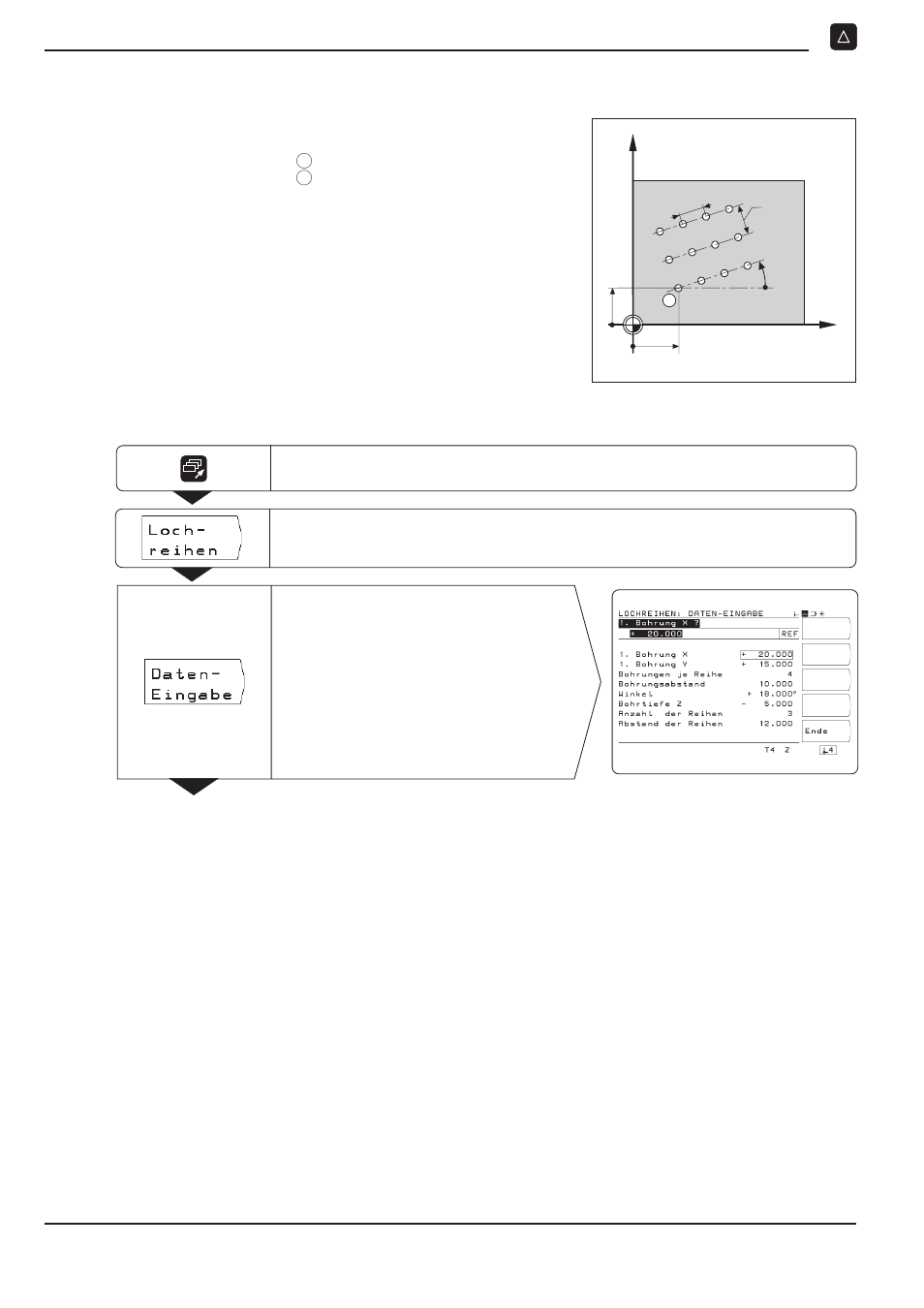

I - 3 Arbeiten mit dem POSITIP Bohrbilder
40
Benutzer-Anleitung
POSITIP 855
Lochreihen
1. Schritt: Lochreihen-Daten eingeben
Betriebsart: RESTWEG
Lochreihen
wählen.
Daten-Eingabe
wählen.
Zur zweiten Softkey-Leiste in der Betriebsart RESTWEG umschalten.
Y
X
15
20
0
0
1
10
18°
12
Beispiel: Lochreihen eingeben und ausführen
X-Koordinate der Bohrung
1
X = 20 mm
Y-Koordinate der Bohrung
1
Y = 15 mm
Anzahl der Bohrungen je Reihe
4
Bohrungsabstand
10 mm
Winkel zwischen Lochreihen und X-Achse
18°
Bohrtiefe
Z = 5 mm
Anzahl der Reihen
3
Abstand der Reihen
12 mm
