I - 4 POSITIP programmieren
52 Benutzer-Anleitung POSITIP 855
Y
X
15 53
12
47
0
0
1
2 3
4
Positionen übernehmen: Teach-In-Betrieb
Taschen-Tiefe Z = z.B. – 10 mm
Betriebsart: PROGRAMM-EINSPEICHERN

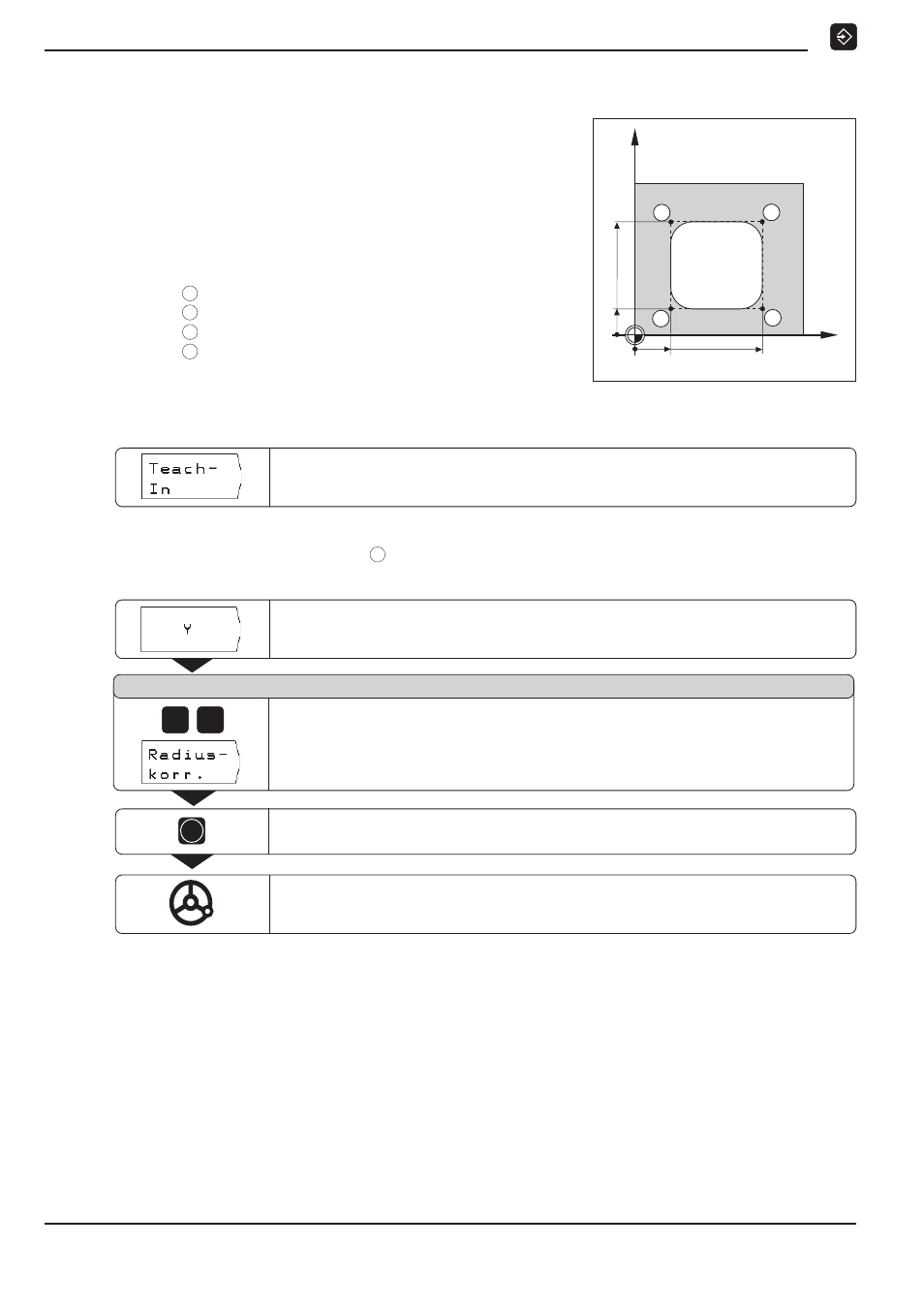

Programm-Beispiel zu TEACH-IN / RESTWEG :
Tasche bearbeiten und während der Bearbeitung ein
Programm erstellen
Bei dieser Teach-In-Funktion bearbeiten Sie ein Werkstück
nach Zeichnungsmaßen.
Der POSITIP überträgt die Koordinaten direkt in ein Programm.
Vorpositionen und Freifahr-Bewegungen können Sie beliebig
sinnvoll wählen und wie Zeichnungsmaße eingeben.
Eckpunkt
1 X = 15 mm Y = 12 mm
Eckpunkt 2 X = 15 mm Y = 47 mm
Eckpunkt 3 X = 53 mm Y = 47 mm
Eckpunkt 4 X = 53 mm Y = 12 mm
Beispiel: Y-Koordinate von Eckpunkt 3 in ein Programm
übernehmen
Koordinatenachse wählen ( Y - Achse ).
Eingabe bestätigen: Y + 47.000 R –
Der POSITIP zeigt die Positionierhilfe zum „Fahren auf Null“ an.
Eingegebene Achse auf Null fahren.
Anschließend beliebig weitere Koordinaten eingeben und übernehmen.
Teach-In
wählen.
Die Funktionen für TEACH-IN / RESTWEG
stehen sofort in der ersten Softkey-Leiste zur Verfügung.
4 7
ENT
P o s i t i o n s - S o l l w e r t ?
Positions-Sollwert
eingeben , z.B. 47 mm
und
Werkzeug-Radius-Korrektur wählen R – .
